Una cristallizzazione evaporativa di tre effetti applicata in cloruro di sodio di industria dell'acqua di scarico dell'antiparassitario
Che cosa è ME (sistema di evaporazione a più effetti)?
Il sistema dell'evaporatore a più effetti è un sistema in cui gli evaporatori multipli di unico effetto sono collegati in serie per raggiungere l'evaporazione continua. Poiché l'evaporazione è un processo che consuma un gran numero di vapore per generare il vapore secondario, per utilizzare pienamente i cascami di calore di vapore, il vapore secondario precedente è presentato generalmente nell'effetto seguente come fonte di calore. Ciò massimizza l'efficienza di utilizzazione di energia mentre assicura l'evaporazione.
La selezione del numero delle fasi dell'evaporatore a più effetti dipende dai vari fattori quali le proprietà materiali specifiche, la concentrazione dei materiali ricevuti ed uscenti, la temperatura ed il costo del consumo di energia. In linea generale, più fasi provocheranno il consumo più basso del vapore. Inoltre siamo commessi a fornire gli evaporatori a più effetti e le soluzioni adatti per vari materiali.
Processo materiale
(1) la materia prima è consegnata al preriscaldatore primario anteriore dalla pompa d'alimentazione attraverso il flussometro elettromagnetico e poi fornisce la cima del radiatore di effetto primario tramite il distributore commerciale liquido per evaporazione e concentrazione con pellicola discendente primarie;
(2) il liquido concentrato primo effetto è trasportato al distributore commerciale superiore del secondo radiatore di effetto dalla pompa di circolazione del primo di effetto materiale del fondo per concentrazione con pellicola discendente secondaria di evaporazione.
(3) il liquido concentrato secondo effetto è trasportato al distributore commerciale superiore del terzo radiatore di effetto dalla pompa di circolazione del secondo di effetto materiale del fondo per i tempi di terzo di concentrazione con pellicola discendente di evaporazione;
(4) scarico liquido concentrato effetto di terzo, secondo la rilevazione online dell'idrometro, rilevazione in tempo reale della concentrazione materiale, se la concentrazione materiale raggiunge i requisiti stabiliti, sarà collegato con la valvola di scarico per aprire la valvola di scarico e trasportare il materiale al carro armato del prodotto finito, altrimenti, aprirà la valvola materiale di circolazione per trasformare il materiale riciclare ancora l'evaporatore per ri evaporazione.
Processo del vapore
Il vapore crudo entra nel radiatore di effetto primario per concentrazione di riscaldamento di evaporazione: il vapore secondario generato dall'effetto primario riscalda l'effetto secondario, ecc. Il vapore secondario generato dal terzo effetto entra nel condensatore dell'estremità per condensazione che si raffredda e l'acqua condensata è scaricata dalla pompa condensata.
Processo condensato
L'acqua condensata prodotta dall'effetto primario che preriscalda i materiali tramite il tubo di trasferimento dell'acqua al fondo delle coperture, per conservare il consumo di vapore crudo;
L'acqua condensata prodotta dall'effetto di terzo e secondario è scaricata dalla pompa condensata e lo scarico ha raggiunto l'inquinamento zero. Il gas non di condensazione è collegato al condensatore dell'estremità dal tubo di gas non di condensazione ed è scaricato dal pulsometro.
Parametri tecnici dell'evaporatore con pellicola discendente
| Tipo | Singolo effetto | Doppio effetto | Effetto tre |
| Capacità evaporativa (kg/h) | 300-2000 | 1200-4000 | 3600-15000 |
| Densità materiale d'alimentazione % | Secondo materiale | ||
| Scarichi la densità materiale % | Secondo materiale | ||
| Pressione del vapore | 0.5-0.8 | ||
| Consumo del vapore/capacità evaporativa (con la pompa di pressione di calore) | 0,65 | 0,38 | 0,28 |
| Temperatura d'evaporazione | 45-90 | ||
| Temperatura di sterilizzazione | 90-110 | ||
| Consumo dell'acqua di raffreddamento/capacità evaporativa (entrata 20°C, sbocco 40°C) | 28 | 11 | 8 |
| Nota: possiamo progettare il prodotto su ordinazione che concilia il requisito del cliente. | |||
Disegno di principio di funzionamento

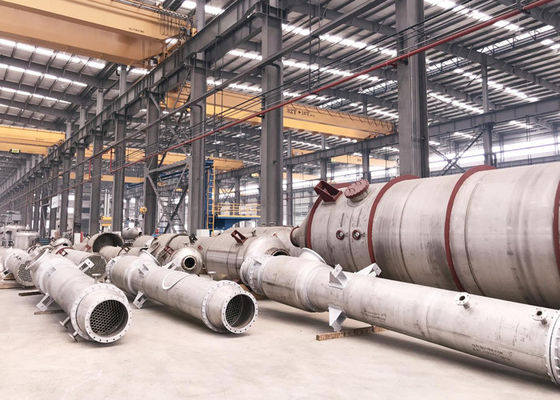

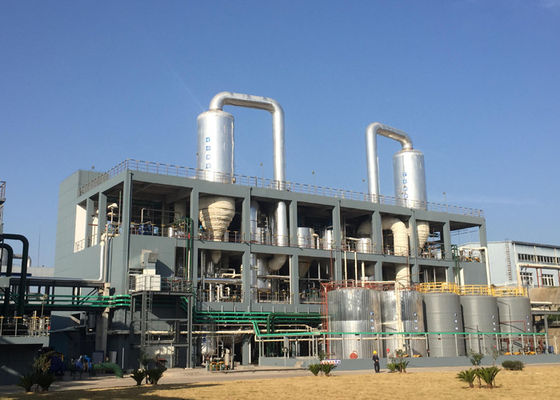

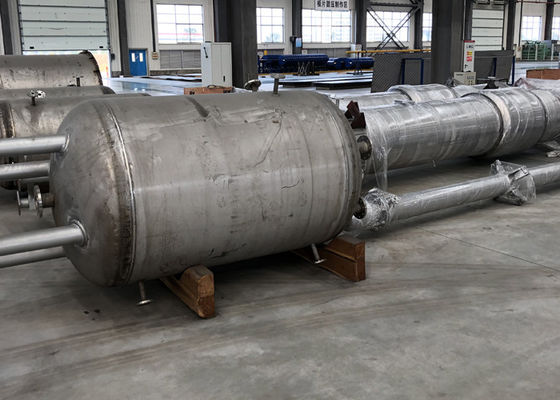

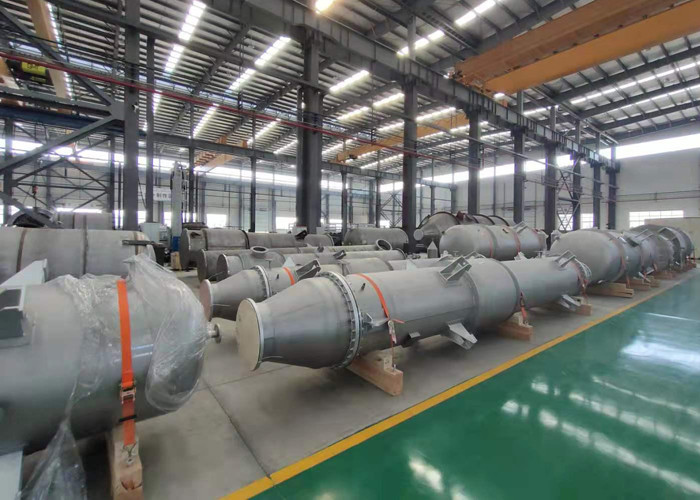

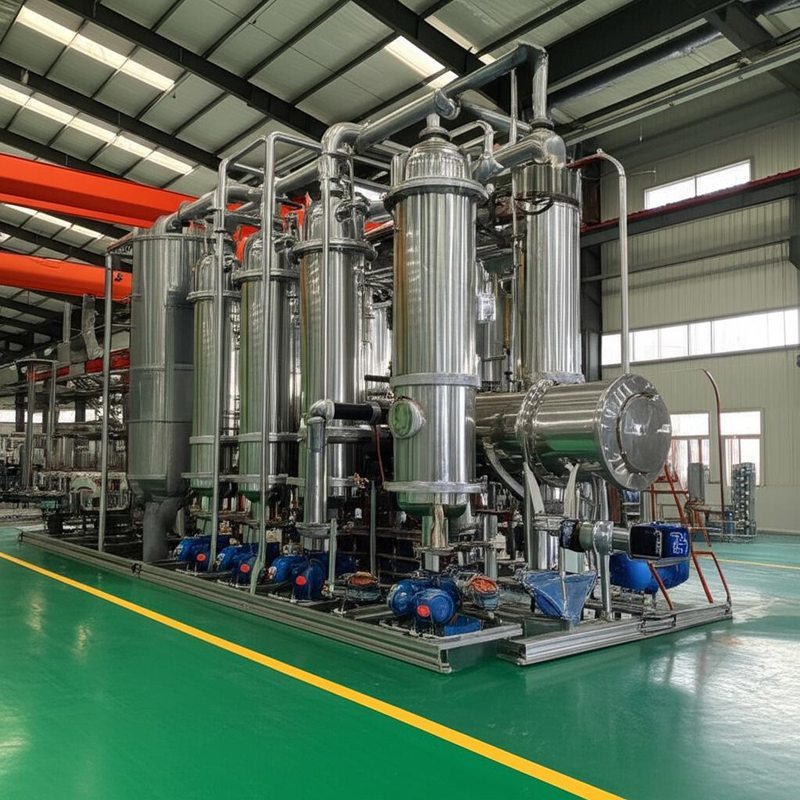

Il nostro sito di capacità e del cliente di produzione
