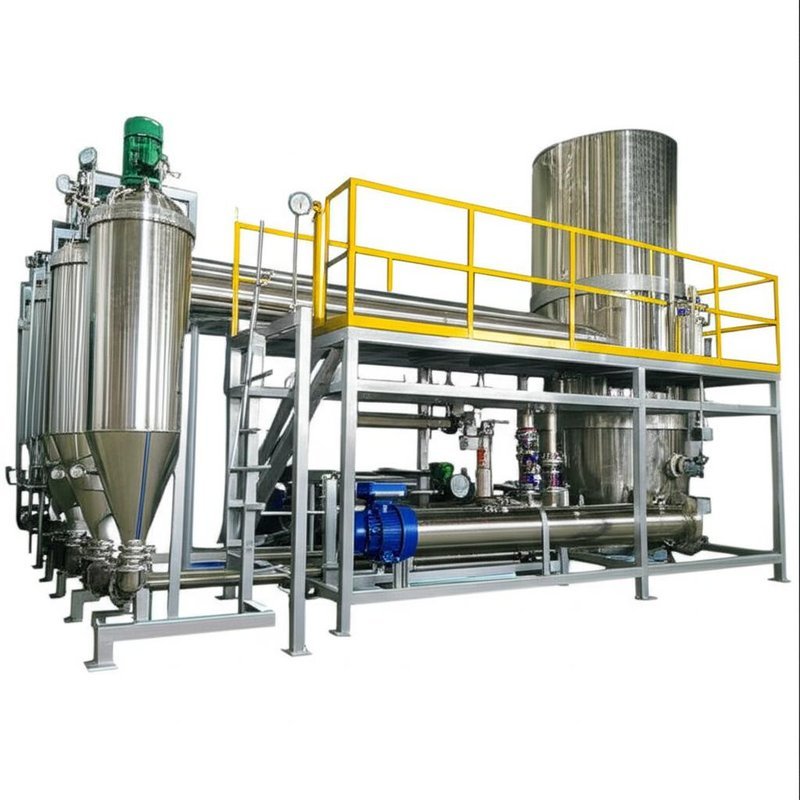

Apparecchiature evaporatore a film cadente a effetto multiplo per il trattamento degli effluenti
Un sistema MEE a film cadente/sottile per la concentrazione degli effluenti industriali e l'abilitazione della cristallizzazione sottovuoto o il riutilizzo dell'acqua. Ottimizzato per l'economia del vapore, l'ingombro ridotto e il funzionamento continuo e automatizzato nelle acque reflue della fabbricazione della carta, nelle salamoie per la produzione di sale e in diversi flussi industriali.
Minori costi di esercizio
Ogni effetto riutilizza il vapore dell'effetto precedente come mezzo di riscaldamento, riducendo drasticamente il vapore fresco per kg di acqua evaporata.
Funzionamento pulito
Il funzionamento sottovuoto chiuso con tubi lucidati a specchio mitiga l'incrostazione e semplifica la pulizia CIP.
Modulare e manutenibile
Le sezioni su skid e le tubazioni accessibili riducono i tempi di installazione e manutenzione.
Descrizione del processo e esempio di flusso parallelo
L'alimentazione entra nel circuito del primo effetto, si miscela con il liquore in circolazione e viene riscaldata con vapore vivo nello scaldatore H. Nell'evaporatore V1, l'acqua evapora al suo punto di ebollizione. Il liquore passa quindi al secondo effetto a pressione inferiore, dove il vapore del primo effetto diventa la fonte di calore. Questo riutilizzo a stadi continua attraverso gli effetti, dimensionati in base all'innalzamento del punto di ebollizione, al ΔT consentito e al carico di lavoro, massimizzando l'efficienza termica e riducendo al minimo i costi operativi.
Struttura
Scambiatori e separatori del primo/secondo/terzo effetto, automotive, condensatore terminale, automotive, automotive e strumentazione completa (vuoto, temperatura, pressione, portata, livello). I moduli TVR o MVR opzionali possono ulteriormente riutilizzare i vapori secondari.Caratteristiche principali
Tasso di evaporazione:
- da 500 kg/h a 80 t/h.Materiali:
- SS304 o SS316L (altri su richiesta).Funzionamento sottovuoto a bassa temperatura:
- Breve tempo di permanenza; delicato per i componenti sensibili al calore.Interni sanitari:
- I tubi senza saldatura lucidati a specchio riducono l'incrostazione; facile CIP.Elevato rapporto di concentrazione:
- L'idrodinamica a film cadente gestisce gli alimenti viscosi; breve tempo di concentrazione.Automazione:
- PLC/HMI, interblocchi, andamento, controllo delle ricette.Trenini di processo personalizzati:
- Configurato in base alla chimica dell'alimentazione, all'EPE e alle utenze del cliente.Applicazioni
Concentrazione e riutilizzo degli effluenti in
cartiere, automotive, automotive, automotive, automotive, automotive; concentrazione del reflusso RO; recupero del sale tramite cristallizzazione sottovuoto; pretrattamento ZLD.Evaporatore a film cadente a tre effetti tipico e specifiche e parametri tecnici
Parametro / Specifiche
| HP-3.0 | HP-4.5 | HP-6.0 | HP-9.0 | HP-12.0 | HP-15 | HP-20 | HP-24 | HP-30 | HP-50 | Capacità di evaporazione (kg/ora) |
|---|
| 3000 | 4500 | 7200 | 9000 | 15000 | 15000 | Grado di vuoto di ogni effetto | 24000 | 30000 | 50000 | Consumo di vapore grezzo (kg/ora) |
| 900 | 1350 | 1800 | 2700 | 3600 | 4500 | 7200 | 7200 | 9000 | 15000 | Grado di vuoto di ogni effetto |
| Primo effetto | 99 | Secondo effetto |
| 76 | (mmHg) |
| Terzo effetto | 53 | Temperatura di evaporazione di ogni effetto |
| Primo effetto | 99 | Secondo effetto |
| 76 | Terzo effetto |
| 53 | Pressione del vapore per l'evaporazione (MPa) |
| 0,6–1,0 (pressione assoluta) | Contenuto di solidi nell'alimentazione (%) |
| 6–7 (esempio) | Contenuto di solidi in uscita (%) |
| 42–48 (esempio) | Confronto delle prestazioni per diversi evaporatori |
Articolo
| Evaporatore a effetto singolo | Evaporatore a effetto multiplo | Evaporatore TVR | Evaporatore MVR | Consumo di energia |
|---|
| Il consumo di energia è molto più elevato rispetto agli altri; in teoria, 1 tonnellata di acqua consuma 1 tonnellata di vapore. | Relativamente a risparmio energetico rispetto all'effetto singolo. | Basato sull'effetto multiplo tradizionale con l'aggiunta di un effetto in più; richiede vapore a pressione più elevata per l'azionamento. | L'opzione più a risparmio energetico per gli evaporatori in generale, ma richiede ~10–40 kW di energia elettrica per il compressore. | Spazio occupato |
| Piccolo | Fonti di energia | Piccolo | Piccolo | Fonti di energia |
| Vapore ed energia; necessita di rete di tubazioni del vapore e caldaia. | Vapore ed energia; necessita di rete di tubazioni del vapore e vapore ad alta pressione. | Vapore ed energia; necessita di rete di tubazioni del vapore e vapore ad alta pressione. | Elettrico; non necessita di una grande rete di vapore, sistema di circolazione a circuito chiuso. | Automaticità |

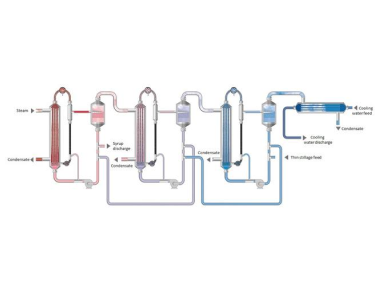

| Semiautomatico | Funzionamento completamente automatico, evaporazione continua | Diagramma del principio di funzionamento | Diagramma del principio di funzionamento | Diagramma del principio di funzionamento |

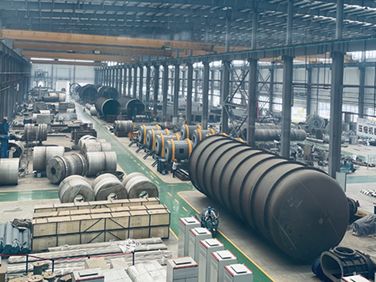

Il nostro sito di produzione
