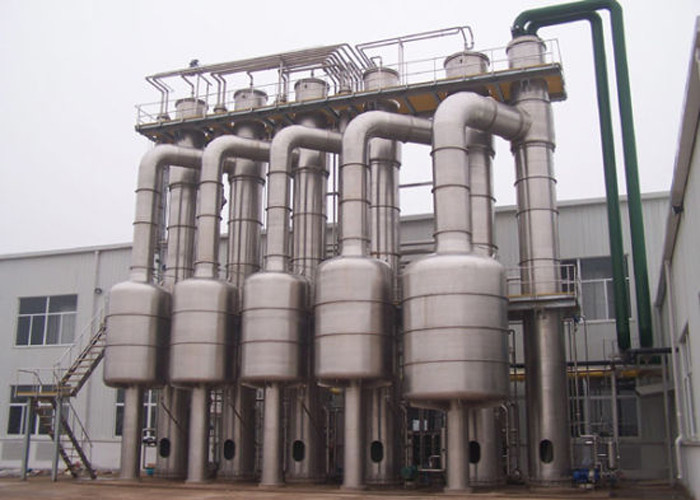

Evaporatore con pellicola discendente di multi effetto di acciaio inossidabile per farmaceutico
Basic Properties
Place of Origin:
Jiangsu, Cina
Brand Name:
HANPU
Certification:
ISO9001,CE
Model Number:
HP-MEE
Trading Properties
Minimum Order Quantity:
1 INSIEME
Price:
100,000USD~2,500,000USD/SET
Payment Terms:
T/T, L/C, D/A, D/P
Supply Ability:
1 set/90days
Specifications
| key words: | Personalizzato | Main parts: | Evaporatore di acciaio inossidabile |
| Application: | Trattamento effluenti farmaceutici | Name: | Evaporatore con pellicola discendente di multi effetto |
| Advantage: | Risparmio energetico | evaporation capacity: | 500-80000 kg/h |
| Core Components: | Pompa, tenuta meccanica | Type: | Effetti 1/2/3/4 |
| Voltage: | 110 V / 220 V / 380 V / 415 V / 480 V | Warranty of core components: | 1 anno |
| High Light: | evaporatore con pellicola discendente di multi effetto 80tph,Evaporatore con pellicola discendente di multi effetto del CE,Farmaceutico ME evaporatore |
||
Product Description
Evaporatore a Film Cadente Multi-Effetto in Acciaio Inossidabile per Prodotti Farmaceutici
Realizzato per linee di produzione conformi alle GMP, il nostro evaporatore a film cadente multi-effetto in acciaio inossidabile concentra API, intermedi, sciroppi e flussi contenenti solventi sensibili al calore, con un basso tempo di residenza e un'eccellente consistenza da lotto a lotto. Presenta superfici di contatto con il prodotto igieniche in SS316L, CIP/SIP automatizzati e documentazione convalidata per soddisfare le aspettative di FDA/EMA, riducendo al contempo il consumo di vapore e la domanda di raffreddamento.
Principio di Funzionamento
L'alimentazione viene distribuita uniformemente nella parte superiore di ogni effetto e forma un film sottile all'interno dei tubi. Sotto vuoto, il film bolle a temperatura ridotta. Il vapore dell'effetto a monte riscalda l'effetto a valle, trasferendo energia a cascata per ottenere un'elevata economia di vapore. I separatori a ciclone garantiscono un basso trascinamento, mentre il condensato viene recuperato come acqua di servizio pulita.
Caratteristiche Principali
- Igienico per Design: Lato prodotto in SS316L, saldatura orbitale, ID/OD del tubo lucidato, scarichi inclinati, valvole sanitarie e controllo dead-leg
- Qualità e Conformità: Design orientato alle GMP con supporto DQ/IQ/OQ, tracciabilità dei materiali, registri di calibrazione e protocolli FAT/SAT
- Integrità del Prodotto: Tempo di residenza breve e funzionamento a bassa temperatura proteggono i principi attivi, il colore, l'aroma e la viscosità
- Efficienza Energetica: Riutilizzo del calore multi-effetto; TVR opzionale per aumentare l'economia del vapore e ridurre OPEX
Panoramica del Processo
- Preriscaldamento e distribuzione: alimentazione preriscaldata tramite scambiatore di condensato/piastra e distribuita uniformemente al fascio tubiero
- Effetto 1 -> n: evaporazione a film cadente sotto vuoto; il vapore dell'effetto precedente viene utilizzato come mezzo di riscaldamento
- Separazione: eliminatori di nebbia ad alta efficienza minimizzano l'entrainment e garantiscono un condensato pulito
- Condensazione e vuoto: condensatore superficiale con pompa per vuoto espelle i non condensabili; condensato pulito recuperato
- Automazione e controllo: PLC/HMI con ricette, tendenze, allarmi; °Brix/densità in linea (ove applicabile), flusso, livello, P/T
- CIP/SIP: cicli automatizzati (alcalino/acido/acqua calda) e vapore in situ opzionale per la pulizia convalidata
Specifiche Tecniche
| Articolo | Intervallo Tipico / Nota |
|---|---|
| Capacità di evaporazione | 0,5-20 t/h per treno (multi-effetto scalabile) |
| Economia del vapore | ≈3,0-4,0 kg acqua/kg vapore (con TVR) |
| Condizioni operative | Funzionamento sottovuoto, bassa temperatura di ebollizione; primo effetto ~80 °C -> ultimo effetto ~40 °C (tipico) |
| Materiali di costruzione | Lato prodotto SS316L; lato servizi SS304; guarnizioni in PTFE/EPDM/FKM come specificato |
| Finitura superficiale | Contatto con il prodotto Ra ≤0,6-0,8 µm (personalizzabile) |
| Strumentazione | Flusso/livello/pressione/temperatura, conducibilità (condensato), TOC opzionale per impianti WFI |
| Conformità | Vasi ASME/PED, design GMP, registrazione dati pronta per 21 CFR Parte 11 su richiesta |
| CIP/SIP | Ricette automatizzate con punti di verifica ed esportazione dei report |
| Applicazioni | API, intermedi, sciroppi, brodi di fermentazione, rimozione di solventi/acqua, concentrazione di acqua madre |

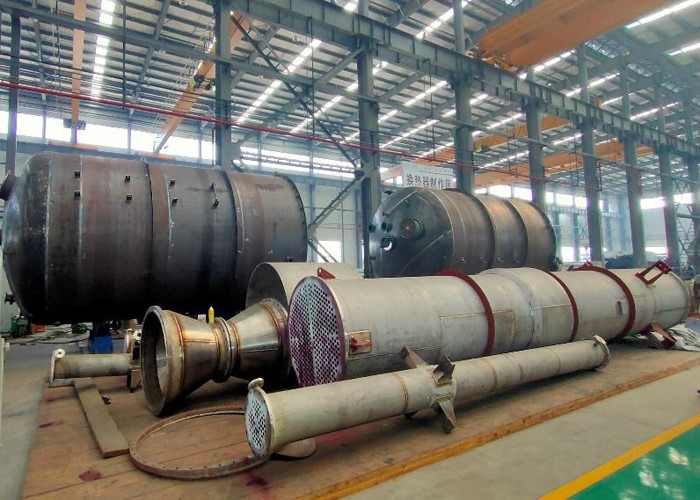

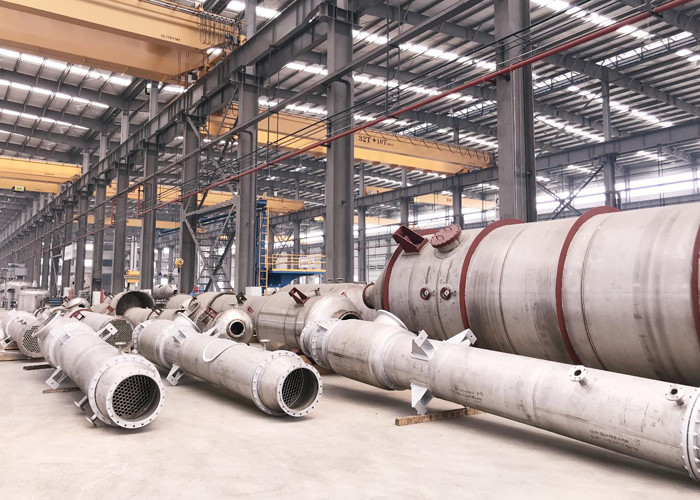

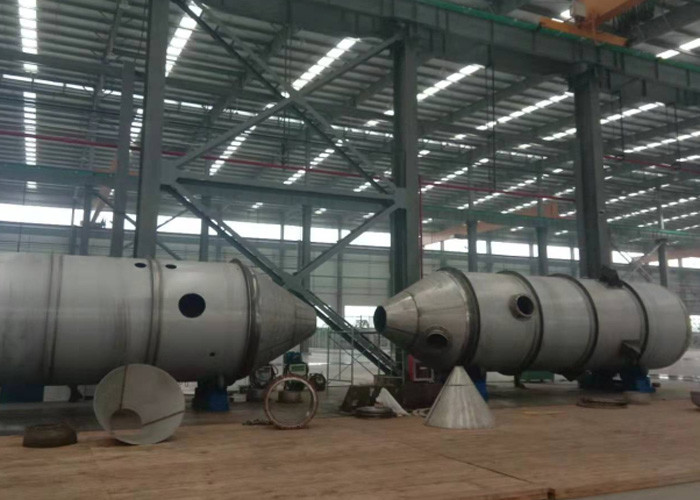

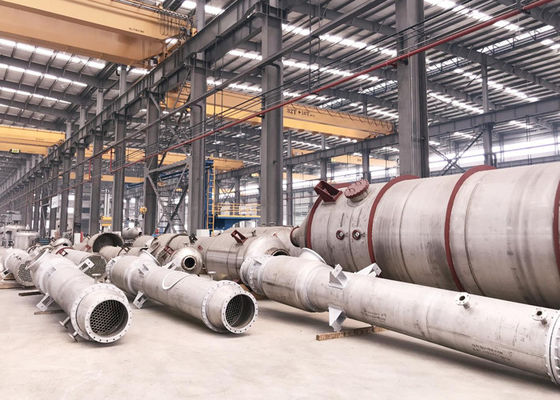

Officina e Qualità Costruttiva
Vantaggi per gli Impianti Farmaceutici
- Qualità costante: Il controllo rigoroso del tempo di residenza e ΔT preserva gli attributi di qualità critici
- Minori utenze: La cascata energetica multi-effetto riduce le esigenze di vapore vivo e acqua di raffreddamento
- Pacchetto di documentazione: DMR, mappe di saldatura, MTR, FAT/SAT, certificati di calibrazione e supporto alla validazione
- Facile manutenzione: Layout accessibili, collettori clean-in-place e distributori rimovibili
Flusso di Lavoro di Consegna
Test di fattibilità e di laboratorio → Progettazione termica e bilancio termico/di massa → Pilota (opzionale) → Ingegneria dettagliata → Fabbricazione e FAT → Installazione e messa in servizio → Test delle prestazioni → Formazione e servizio post-vendita.
Informazioni su Hanpu
Hanpu è specializzata in sistemi di evaporazione e cristallizzazione MEE/MVR a risparmio energetico per applicazioni farmaceutiche, biotecnologiche, alimentari e bevande, chimiche e ambientali. La nostra consegna EPC, il design igienico e il supporto alla validazione ti aiutano a operare in modo efficiente, rimanere conforme e scalare con sicurezza.
