Multi evaporazione di effetto di prezzo basso per concentrazione nel succo di pomodoro, salsiccie, concentrazione nel succo di frutta
Descrizione trattata – principio di flusso parallelo di esempio
La soluzione fornisce il circuito dell'evaporatore della prima fase. Qui si mescola con la soluzione distribuita ed è riscaldata in radiatore H con vapore. Nell'evaporatore V1, il solvente (acqua) evapora mentre raffredda la soluzione alla temperatura d'ebollizione. La soluzione poi scorre la seconda tappa, che è azionata a pressione ridotta e così ad una temperatura più insufficiente. Il vapore ha generato nella prima fase è utilizzato come medium di riscaldamento per evaporazione della soluzione nella seconda tappa. Questo processo può essere ripetuto parecchie volte secondo l'elevazione del punto di ebollizione della soluzione e degli stati attuali della struttura. Il vapore di ultima fase è condensato via acqua di raffreddamento. Se il sale sarà cristallizzato nella pianta, ulteriore concentrato d'evaporazione la soluzione a tal punto che gli a cristallo sono formati. Se desiderati, i cristalli nella sospensione possono poi essere separati dalla soluzione ed essere asciugati.
Processo materiale
(1) la materia prima è consegnata al preriscaldatore primario anteriore dalla pompa d'alimentazione attraverso il flussometro elettromagnetico e poi fornisce la cima del radiatore di effetto primario tramite il distributore commerciale liquido per evaporazione e concentrazione con pellicola discendente primarie;
(2) il liquido concentrato primo effetto è trasportato al distributore commerciale superiore del secondo radiatore di effetto dalla pompa di circolazione del primo di effetto materiale del fondo per concentrazione con pellicola discendente secondaria di evaporazione.
(3) il liquido concentrato secondo effetto è trasportato al distributore commerciale superiore del terzo radiatore di effetto dalla pompa di circolazione del secondo di effetto materiale del fondo per i tempi di terzo di concentrazione con pellicola discendente di evaporazione;
(4) scarico liquido concentrato effetto di terzo, secondo la rilevazione online dell'idrometro, rilevazione in tempo reale della concentrazione materiale, se la concentrazione materiale raggiunge i requisiti stabiliti, sarà collegato con la valvola di scarico per aprire la valvola di scarico e trasportare il materiale al carro armato del prodotto finito, altrimenti, aprirà la valvola materiale di circolazione per trasformare il materiale riciclare ancora l'evaporatore per ri evaporazione.
Processo del vapore
Il vapore crudo entra nel radiatore di effetto primario per concentrazione di riscaldamento di evaporazione: il vapore secondario generato dall'effetto primario riscalda l'effetto secondario, ecc. Il vapore secondario generato dal terzo effetto entra nel condensatore dell'estremità per condensazione che si raffredda e l'acqua condensata è scaricata dalla pompa condensata.
Processo condensato
L'acqua condensata prodotta dall'effetto primario che preriscalda i materiali tramite il tubo di trasferimento dell'acqua al fondo delle coperture, per conservare il consumo di vapore crudo;
L'acqua condensata prodotta dall'effetto di terzo e secondario è scaricata dalla pompa condensata e lo scarico ha raggiunto l'inquinamento zero. Il gas non di condensazione è collegato al condensatore dell'estremità dal tubo di gas non di condensazione ed è scaricato dal pulsometro.
Major Advantages dei sistemi a più effetti:
Capacità di massimizzare uso di energia dell'input (economia del vapore)
Energia riduttrice richiesta di operare sistema completo
Carico di condensazione riduttore con gli effetti supplementari (acqua di raffreddamento più di meno stata necessaria)
Controllo di flusso del liquore
Raccolta ed elaborazione condensate ripugnanti convenienti
Capacità di fare pulizia online di diversi effetti
Efficienza termica massima con opzione concorrente di flusso
Confronto di prestazione per l'evaporatore differente | ||||
Oggetto | Evaporatore di singolo effetto | evaporatore a più effetti | Evaporatore di TVR | Evaporatore della MVR |
Consumo di energia | il consumo di energia è molto superiore a altri, l'acqua 1ton consumeranno il vapore 1Ton nella teoria | comparativamente risparmio energetico | La base sull'evaporatore a più effetti tradizionale, un nuovo effetto aggiunto, ma vapore ad alta pressione guidato ha avuto bisogno di | La tecnologia più economizzatrice d'energia per l'evaporatore, ma consumo di energia 10-40kwh |
Ingombro a pavimento | Piccolo | grande | grande | piccolo |
Fonti di energia | il vapore & il potere, hanno bisogno della rete di tubazioni del vapore e della caldaia | il vapore & il potere, hanno bisogno della rete di tubazioni del vapore e della caldaia | il vapore & il potere, hanno bisogno della rete di tubazioni del vapore e la caldaia, ha bisogno del vapore ad alta pressione. | l'elettricità, non ha bisogno della rete di tubazioni, tutto il sistema di circolazione del fine-ciclo |
Automaticità | Semi automatici | Operazione automatica completa, evaporazione continua | Operazione automatica completa, evaporazione continua | Operazione automatica completa, evaporazione continua |

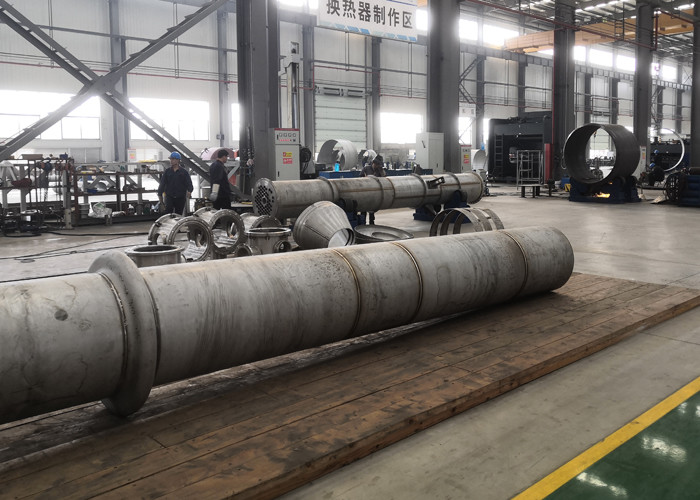

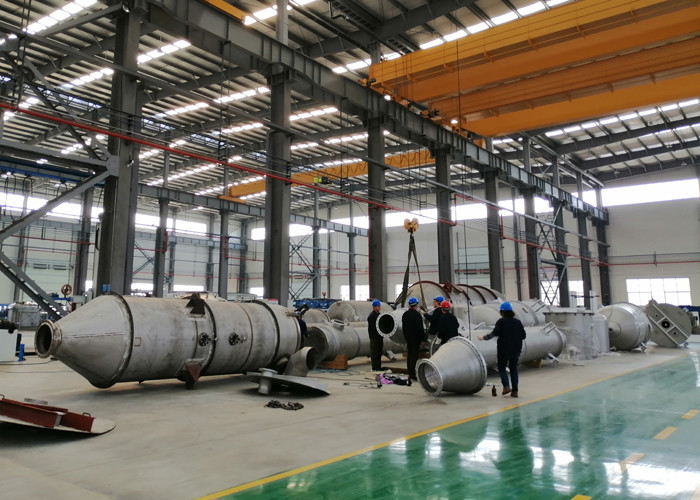

La nostra capacità di produzione
