Name: Evaporatore del piatto del cuscino di effetto di Straw Pulp Evaporation Station With cinque del grano
Brand: Jiangsu Hanpu Mechanical Technology Co., Ltd
SKU: HP-MEE
Price: 100.00 USD
Availability: InStock

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Industrie applicabili: Industria della carta

Componenti principali: Motore, pompa a vuoto

Vantaggio: Risparmio di consumi, basse spese di gestione

Potenza principale: Elettricità

Nome prodotto: Evaporatore a cuscino a cinque effetti

Punti di forza chiave: Facile da usare

Voltaggio: 220/380/440V

Materiale della piastra: SS304/316L/Ti

Dopo il servizio di garanzia: Video supporto tecnico, supporto online, manutenzione sul campo

Garanzia: 1 anno

Evidenziare:

stazione di evaporazione della polpa della paglia di frumento

stazione di evaporazione di cinque effetti

stazione di evaporazione del piatto del cuscino

Informazioni di base

Luogo di origine: Provincia di Jiangsu, Cina

Marca: HANPU

Certificazione: ISO,CE

Numero di modello: HP-MEE

Termini di pagamento e spedizione

Imballaggi particolari: Massa con l'imballaggio dello stronge

Tempi di consegna: 90 giorni

Termini di pagamento: T/T, L/C, D/A, D/P, Western Union

Capacità di alimentazione: 1 90days stabilito

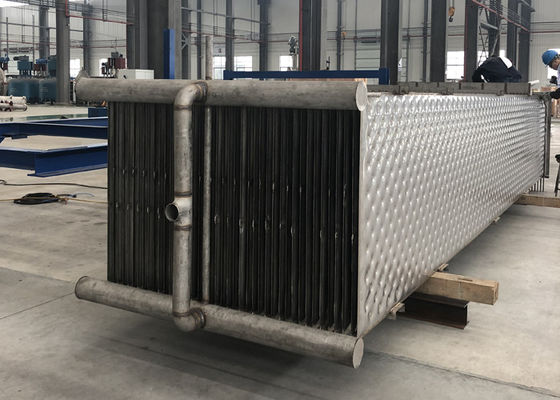

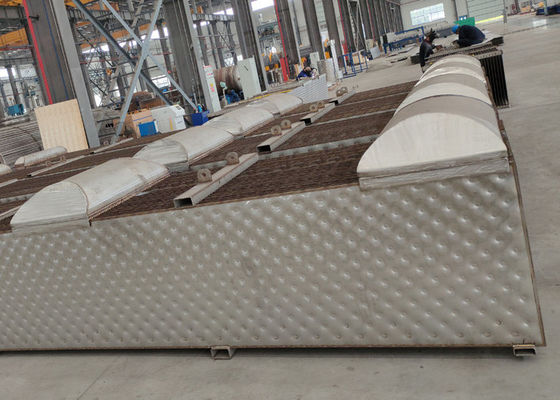

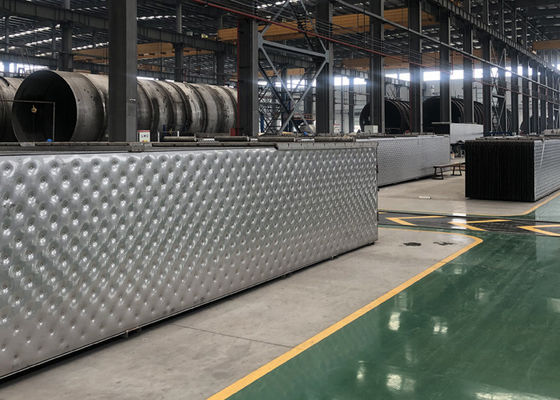

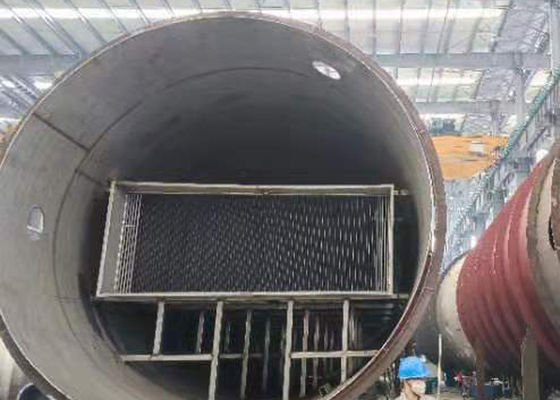

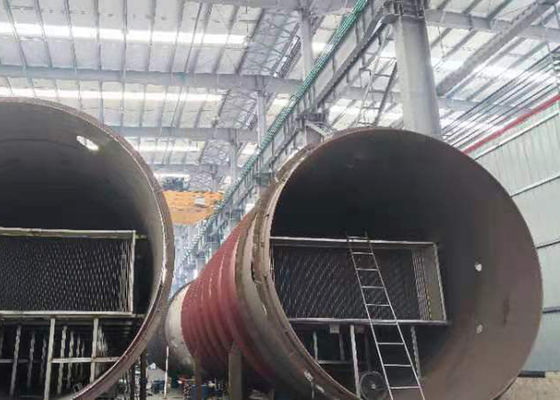

Galleria

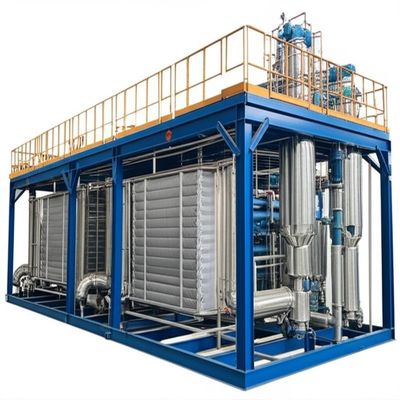

Evaporatore del piatto del cuscino di effetto di Straw Pulp Evaporation Station With cinque del grano

Descrizione di prodotto

Stazione di evaporazione per polpa di paglia di grano con evaporatore a piastra a cuscino a cinque effetti

Hanpu fornisce una stazione di evaporazione a cinque effetti ad alta efficienza progettata per le cartiere di polpa di paglia di grano. Utilizzando la tecnologia di scambio termico a piastra a cuscino (piastra a fossette) e l'idraulica a film in caduta, il sistema concentra la liscivia nera o i filtrati con basso incrostamento, funzionamento stabile e la migliore economia di vapore della categoria, pronta per il recupero chimico o la cristallizzazione a valle.

Caratteristiche principali

Risparmio energetico: Cinque effetti in serie riutilizzano l'entalpia del vapore, offrendo un'economia di vapore tipicamente di 4,0-5,5 kg di acqua/kg di vapore, riducendo il carico della caldaia e le emissioni di CO₂.
Basso incrostamento su flussi fibrosi: I canali a piastra a cuscino favoriscono la turbolenza con sezioni trasversali ampie, riducendo l'incrostazione e il deposito di fibre comunemente osservati con i liquori derivati dalla paglia.
Compatto e manutenibile: Le piastre leggere consentono ingombri ridotti, facile accesso per l'ispezione e rapida sostituzione delle piastre rispetto ai voluminosi fasci tubieri.
Pronto per il recupero: Il riutilizzo della condensa pulita, la rimozione opzionale dei volatili e la gestione degli NCG aiutano a soddisfare i limiti ambientali e a migliorare le prestazioni di recupero degli alcali.

Descrizione del processo

1. Preriscaldamento dell'alimentazione: Il liquore in ingresso viene preriscaldato dalla condensa/vapore flash per ridurre al minimo il vapore vivo.

2. Film in caduta a cinque effetti: Distribuzione uniforme sui pannelli a piastra a cuscino; ogni effetto a valle opera a pressione/temperatura inferiore per far cadere il calore.

3. Separazione vapore-liquido: I demister ad alta efficienza evitano l'entrainment; la condensa pulita viene recuperata.

4. Gestione del vuoto e degli NCG: Condensatore di superficie con pompa a vuoto rimuove i non condensabili e controlla TRS/odore.

5. Automazione: PLC/HMI con ricette, registri delle tendenze e protezione dalle sovratensioni; densità/solidi in linea per il controllo del set-point.

6. Pulizia: Lavaggio con acqua online, CIP alcalino/acido e linee piggable opzionali mitigano l'incrostazione organica/inorganica.

Materiali e conformità

Metalli: SS304/SS316L standard; Duplex 2205/2507 per la resistenza a cloruri/alcali nel servizio di liscivia nera.
Guarnizioni e tenute: EPDM/FKM/PTFE per temperatura ed esposizione chimica.
Standard: Vasi ASME/PED, marcatura CE disponibile; interblocchi di sicurezza e protezione dalla pressione inclusi.

Specifiche tecniche

Articolo	Intervallo tipico / Nota
Applicazione	Liquore di polpa di paglia di grano, filtrati e flussi laterali prima del recupero o della cristallizzazione
Capacità di evaporazione	10-120 t/h per linea (personalizzabile in base all'area di effetto e al numero di piastre)
Effetti	Cinque effetti (TVR opzionale su effetti selezionati per aumentare l'economia)
Economia di vapore	~4,0-5,5 kg di acqua/kg di vapore vivo (alimentazione e ΔT dipendenti)
Temperature di esercizio	Primo effetto ~95-105 °C -> ultimo effetto ~55-65 °C (sotto vuoto; BPE considerato)
Solidi in uscita dal prodotto	Adattato all'obiettivo della caldaia di recupero o del cristallizzatore; tipicamente 45-65% TS
Controlli	PLC/HMI, flusso/livello/pressione/temperatura, densità/°Brix (ove pertinente), conducibilità della condensa
CIP	Cicli automatizzati alcalini/acidi/acqua calda; lavaggio online tra lotti o in base alle condizioni
Ingombro	Skid modulari compatti con pacchi piastra e separatori accessibili

Opzioni e miglioramenti

Colonna di stripping della condensa per la riduzione di VOC/TRS e il riutilizzo dell'acqua.
Raccolta NCG con instradamento sicuro all'ossidatore o alla caldaia di recupero.
Preriscaldatori e serbatoi flash integrati nel calore per massimizzare il recupero interno di energia.
Stadi MVR o TVR aggiuntivi per una maggiore flessibilità elettrica/a vapore.

Flusso di lavoro della consegna

Dati di alimentazione e obiettivi -> Progettazione termica e bilancio termico/di massa -> Convalida pilota (opzionale) -> Ingegneria dettagliata -> Fabbricazione e FAT -> Installazione e messa in servizio -> Test delle prestazioni e formazione -> Servizio e ricambi per il ciclo di vita.

I valori mostrati sono tipici. Il progetto finale dipende dalla composizione del liquore, BPE, curva di viscosità, tendenza all'incrostazione e servizi del sito.
