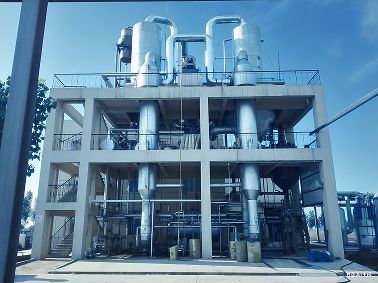

Sistema di cristallizzazione a evaporazione a triplo effetto per NaCl — Fornitore cinese
In qualità di produttore leader con sede in Cina, Hanpu fornisce sistemi chiavi in mano di evaporazione a film cadente a triplo effetto e cristallizzazione sottovuoto su misura per il recupero di cloruro di sodio (NaCl) e le salamoie di raffineria. La nostra soluzione converte la salamoia satura o impura in >99,5–99,9% cristalli di NaCl con un'eccellente economia di vapore, qualità stabile e funzionamento completamente automatizzato.
Progettato per l'efficienza energetica
Tre effetti in cascata riutilizzano il calore latente. Economia di vapore tipica: 1 kg di vapore evapora 3,5–4,0 kg di acqua (con opzioni TVR/MVR per ulteriori risparmi).
Controllo del processo incentrato sul NaCl
Densità/conduttività in linea, regolazione del vuoto e riciclo della soluzione madre offrono dimensioni e purezza dei cristalli precise per il sale da tavola o l'alimentazione cloro-alcalina.
Igienico, facile da manutenere
I tubi senza saldature lucidati a specchio riducono al minimo l'incrostazione e facilitano la CIP; il breve tempo di permanenza protegge la bianchezza del prodotto.
Flusso di processo — Triplo effetto + Cristallizzazione sottovuoto
- Alimentazione e preriscaldamento: La salamoia grezza viene dosata attraverso i preriscaldatori all'interno del riscaldatore del 1° effetto.
- Effetto 1 → Effetto 2 → Effetto 3: Il vapore vivo riscalda l'Effetto 1; il suo vapore riscalda l'Effetto 2; il vapore dell'Effetto 2 riscalda l'Effetto 3 a pressione e temperatura inferiori.
- Controllo della concentrazione: Gli obiettivi di densità online attivano lo scarico al cristallizzatore o il riciclo per la rievaporazione.
- Cristallizzazione sottovuoto: Il liquido concentrato lampeggia/bolle sotto vuoto per formare cristalli di NaCl puri; la centrifuga o il filtro separano i cristalli e la soluzione madre.
- Condensazione e servizi: Il vapore finale condensa nel condensatore; il condensato pulito viene recuperato. I non condensabili vengono rimossi tramite pompa a vuoto.
Struttura del sistema
Tre effetti (riscaldatori e separatori), preriscaldatori, cristallizzatore sottovuoto con pompa di circolazione, condensatore e gruppo vuoto, pompe di alimentazione/circolazione/scarico/condensato, centrifuga (opzionale), skid CIP, PLC/HMI con storico e strumentazione completa (T/P/livello/flusso/vuoto/conduttività).
Tipico film cadente a triplo effetto — Specifiche illustrative
| Parametro |
Unità |
Valore (Esempio) |
| Capacità di evaporazione |
kg/h |
3.000 – 50.000 |
| Consumo di vapore grezzo |
kg/h |
~900 a 3.000 kg/h di servizio (≈30% dell'effetto singolo) |
| Temperatura di evaporazione (1° / 2° / 3°) |
°C |
≈99 / 76 / 53 (vuoto) |
| Pressione del vapore (1° effetto) |
MPa (ass) |
0,6 – 1,0 |
| Materiali di costruzione |
— |
SS304 / SS316L (Duplex/Ti su richiesta) |
| Purezza dei cristalli (NaCl) |
% |
>99,5–99,9 (a seconda del processo) |
| Automazione |
— |
PLC/HMI, controllo delle ricette, allarmi e interblocchi, registrazione dei dati |
Applicazioni
- Produzione di NaCl: Sale da tavola e alimentazione cloro-alcalina con dimensioni dei cristalli controllate.
- Raffinazione della salamoia e ZLD: Rifiuti di desalinizzazione, salamoia mineraria e effluenti chimici.
- Integrazione: Compatibile con pretrattamento RO/NF e cristallizzatori a circolazione forzata.
Flusso di lavoro della consegna
Alimentazione e obiettivi → Banco/pilota (opzionale) → Processo ed equilibrio termico → Progettazione dettagliata e fabbricazione → Installazione e messa in servizio → Test delle prestazioni e formazione → Supporto O&M con ricambi.
Informazioni su Hanpu
Hanpu è un fornitore EPC professionale di sistemi di evaporazione e cristallizzazione in Cina. Ci concentriamo su tecnologie a effetto multiplo e MVR a risparmio energetico per sali e acque reflue industriali. Dall'analisi di fattibilità e degli investimenti alle operazioni a lungo termine, offriamo un ritorno sull'investimento prevedibile, sicurezza e qualità costante.
