Multi sistema dell'evaporatore di effetto di acciaio inossidabile
Basic Properties
Place of Origin:
Provincia di Jiangsu, Cina
Brand Name:
HANPU
Certification:
CE,ISO9001
Model Number:
HP-MEE
Trading Properties
Minimum Order Quantity:
1 INSIEME
Price:
100,000USD~1,000,000USD/SET
Payment Terms:
T/T, L/C, D/A, D/P, Western Union
Supply Ability:
1 3 mesi stabilito
Specifications
| Key word: | Concentrazione del liquido madre di niacina | Material: | Acciaio inossidabile 304/316L, |
| After-sales Service: | Servizio di facility engineer disponibile | Voltage: | 220-480 V. |
| Process: | Evaporazione | Capacity: | 500 kg/h-80.000 kg/h |
| Evaporation type: | 3 effetti di evaporazione | Warranty of core components: | 12 mesi |
| High Light: | Multi sistema dell'evaporatore di effetto di HANPU,Multi sistema dell'evaporatore di effetto della MVR,Un evaporatore di 3 effetti di acciaio inossidabile |
||
Product Description
Sistema Evaporatore Multi-Effetto in Acciaio Inossidabile
L'Evaporatore Multi-Effetto (MEE) in Acciaio Inossidabile di Hanpu è progettato per la concentrazione ad alta efficienza energetica e la cristallizzazione del sale in applicazioni chimiche, alimentari, farmaceutiche e di trattamento delle acque reflue. Costruito in SS304 / SS316L con opzione Duplex 2205/2507 o Titanio per salamoie aggressive, offre prestazioni affidabili, recupero di condensa pulita e funzionamento automatizzato.
Costruzione Duratura e Igienica
Tutte le parti a contatto con il prodotto in acciaio inossidabile con tubi sanitari, lucidati a specchio, minimizzano l'incrostazione e semplificano la CIP.
Elevata Economia di Vapore
Gli effetti a cascata riutilizzano il calore latente. Prestazioni tipiche: 1 kg di vapore evapora 3,5–4,0 kg di acqua (opzioni TVR/MVR per ulteriori risparmi).
Qualità Stabile e Automatizzata
Il controllo PLC/HMI con feedback di densità/vuoto/flusso garantisce una concentrazione, dimensione dei cristalli e portata costanti.
Panoramica del Processo — Multi-Effetto a Film Cadente con Cristallizzazione Sottovuoto
- Alimentazione e Preriscaldamento: Il liquore grezzo viene dosato al riscaldatore del 1° effetto tramite preriscaldatori.
- Effetto 1 → Effetto 2 → Effetto 3: Il vapore vivo riscalda l'Effetto 1; il suo vapore riscalda l'Effetto 2; il vapore dell'Effetto 2 riscalda l'Effetto 3 a pressione e temperatura ridotte.
- Controllo della Concentrazione: La densità/conduttività online innesca lo scarico o il riciclo per raggiungere gli obiettivi.
- Cristallizzazione Sottovuoto (opzionale): Il concentrato lampeggia/bolle sottovuoto per formare cristalli (ad es. NaCl); i solidi vengono separati tramite centrifuga o filtro.
- Condensazione e Utilità: Il vapore finale condensa nel condensatore; condensa pulita recuperata; i non condensabili vengono rimossi dalla pompa del vuoto.

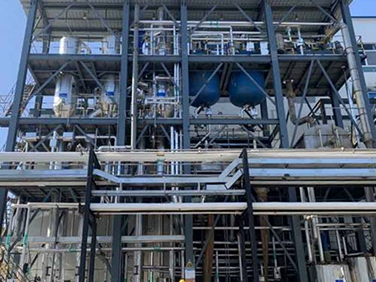

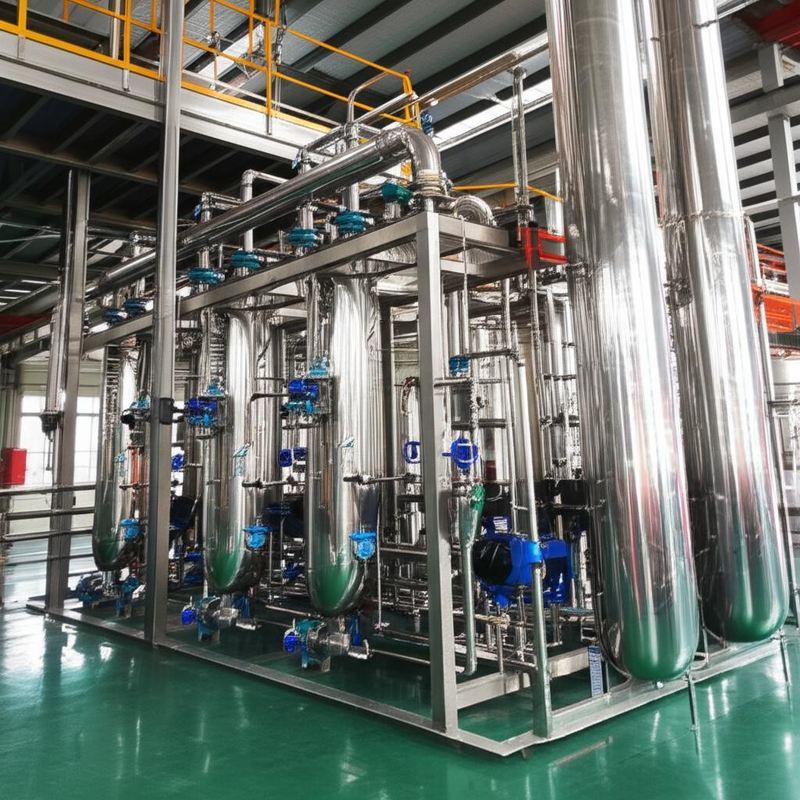

Struttura del Sistema
Riscaldatori e separatori multi-effetto, preriscaldatori, condensatore e gruppo vuoto, pompe di alimentazione/circolazione/scarico/condensa, cristallizzatore (opzionale) e centrifuga, skid CIP, strumentazione (T/P/livello/flusso/vuoto/conduttività) e storico PLC/HMI.
Specifiche Tipiche — Film Cadente a Triplo Effetto (Illustrativo)
| Parametro | Unità | Valore (Esempio) |
|---|---|---|
| Capacità di evaporazione | kg/h | 3.000 – 50.000 |
| Consumo di vapore grezzo | kg/h | ~900 @ 3.000 kg/h di servizio |
| Temperatura di evaporazione (1° / 2° / 3°) | °C | ≈99 / 76 / 53 (vuoto) |
| Pressione del vapore (1° effetto) | MPa (ass) | 0,6 – 1,0 |
| Materiali di costruzione | — | SS304 / SS316L (Duplex 2205/2507 o Ti su richiesta) |
| Finitura dei tubi | — | Tubi sanitari senza saldatura, lucidati a specchio, per ridurre l'incrostazione |
| Automazione | — | PLC/HMI, ricette, interblocchi, allarmi, registrazione dati |
Applicazioni
- Effluenti Industriali e ZLD: Acque reflue ad alta salinità, reiezione RO, percolato di discarica.
- Sali e Inorganici: NaCl, Na2HPO4, Na2SO4, e altri sali cristallizzabili.
- Alimenti e Farmaceutica: Concentrazione igienica con breve tempo di permanenza e facile CIP.
- Prodotti Chimici: Concentrazione del prodotto e recupero di solventi/acqua.
Flusso di Lavoro della Consegna
Alimentazione e obiettivi → Banco/pilota (opzionale) → Processo e bilancio termico → Progettazione dettagliata e fabbricazione → Installazione e messa in servizio → Test delle prestazioni e formazione → Supporto O&M con ricambi.
Informazioni su Hanpu
Hanpu è un fornitore EPC professionale di sistemi di evaporazione multi-effetto e MVR a risparmio energetico in Cina. Ci concentriamo su apparecchiature di processo in acciaio inossidabile costruite per durata, conformità e ritorno sull'investimento prevedibile. Dall'analisi di fattibilità e degli investimenti alle operazioni a lungo termine, offriamo impianti sicuri, stabili ed efficienti.
