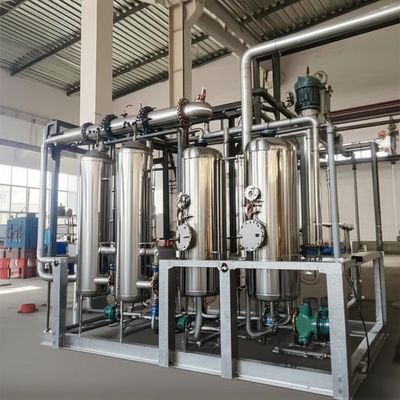

Sistema di evaporazione di effetto multiplo di SS304 316L per il solfato dell'ammonio dell'acqua di scarico della tintura
Basic Properties
Place of Origin:
Jiangsu, Cina
Brand Name:
HANPU
Certification:
ISO9001,CE
Model Number:
HP-MEE
Trading Properties
Minimum Order Quantity:
1 INSIEME
Price:
100,000USD~2,500,000USD/SET
Payment Terms:
T/T, L/C, D/A, D/P
Supply Ability:
1 set/90days
Specifications
| Name: | evaporazione per acque reflue coloranti | Function: | evaporazione per solfato di ammonio delle acque reflue coloranti |
| Characteristic: | Prezzo di fabbrica | Process: | evaporazione MVR multieffetto |
| Application: | Solfato di ammonio delle acque reflue coloranti | Material: | ss 304/316L |
| Power Source: | Vapore elettrico | Voltage: | 220-480 V. |
| Core Components: | pompa per vuoto, evaporatore | Warranty: | 12 mesi |
| High Light: | Sistema di evaporazione di effetto multiplo SS304,sistema di evaporazione di effetto multiplo 316L,Multi pianta dell'evaporatore di effetto della MVR |
||
Product Description
Sistema di evaporazione a effetto multiplo SS304/316L per acque reflue di tintura e recupero di solfato di ammonio
Hanpu progettaEvaporazione a effetto multiplo (MEE)impianti inSS304/SS316Lspecificamente peracque reflue di tintura e intermedi di tintura. Il sistema concentra i flussi ricchi di solfato e integra lacristallizzazione sottovuotoper recuperare ilsolfato di ammonio (AS)come sale riutilizzabile, riducendo i costi di smaltimento e consentendo la conformitàZLD/near-ZLDcon OPEX ottimizzato.
Materiali ingegnerizzati
Parti a contatto con il prodotto inSS316Lper liquori corrosivi e colorati; linee strutturali e di servizio inSS304per l'ottimizzazione del valore. Elastomeri e guarnizioni abbinati all'esposizione a pH e solventi.
Tolleranza al colore e agli organici
Funzionamento stabile a basso ΔT e distribuzione ad alto taglio riducono l'incrostazione; la decolorazione opzionale o la lucidatura al carbonio possono essere integrate a monte.
Rimborso del solfato di ammonio
La soluzione madre concentrata alimenta il cristallizzatore sottovuoto per produrrecristalli di AScon granulometria controllata per lo stoccaggio e la vendita.
Panoramica del processo
- Condizionamento dell'alimentazione:Screening/filtrazione, regolazione del pH, antincrostante e antischiuma opzionale per stabilizzare gli effluenti di tintura.
- Evaporazione a effetto multiplo:Il vapore vivo riscalda l'Effetto-1; i vapori generati si riversano negli effetti a valle che funzionano a pressione e temperatura progressivamente inferiori.
- Controllo della concentrazione:La densità/conduttività online regola il riciclo/scarico; il condensato pulito viene recuperato per il riutilizzo o la lucidatura.
- Cristallizzazione sottovuoto (AS):Il concentrato viene raffreddato sottovuoto per cristallizzare il solfato di ammonio; i cristalli vengono separati per centrifugazione ed essiccati.
- Utilità ed emissioni:Condensatore di superficie con pacchetto sottovuoto; i non condensabili vengono scaricati in sicurezza; minima acqua di raffreddamento attraverso il recupero di calore.
Snapshot tecnico (Illustrativo)
| Articolo | Intervallo tipico / Nota |
|---|---|
| Capacità di evaporazione | 3–20 t/h per treno (personalizzato in base al carico dell'impianto) |
| Economia del vapore | ~3.0–4.0 kg di acqua/kg di vapore (superiore con componenti aggiuntivi TVR/MVR) |
| Temperatura di ebollizione (ultimo effetto) | ~45–60 °C sottovuoto per limitare l'incrostazione e l'impostazione del colore |
| Materiali di costruzione | SS316L (lato prodotto), SS304 (non prodotto e struttura); duplex/titanio opzionale per chimiche aggressive |
| Automazione | PLC/HMI con storico; anelli di rifrattometro/densità; interblocchi di sovratensione e sottovuoto; diagnostica remota |
| Prodotto solfato di ammonio | Granulometria regolata tramite tempo di permanenza/carico di semina; pacchetti centrifuga ed essiccatore a valle disponibili |
| Strategia CIP | Cicli alcalini/acidi riscaldati; libreria di ricette basata su dati pilota e indice di incrostazione |
| Utilità | Ridotta richiesta di vapore fresco e raffreddamento attraverso il riutilizzo del calore a stadi; potenza dimensionata per pompe e vuoto |
Vantaggi principali
- OPEX inferiore:Riutilizzo dell'energia a effetto multiplo con moduli TVR/MVR opzionali.
- Elevata disponibilità:Design a film cadente con distribuzione antincrostante; lunghe corse tra CIP.
- Pronto per la conformità:Documentazione per audit ambientali, codici delle parti a pressione e sicurezza.
- Entrate da AS:Trasforma il carico di solfato in cristalli di solfato di ammonio vendibili.

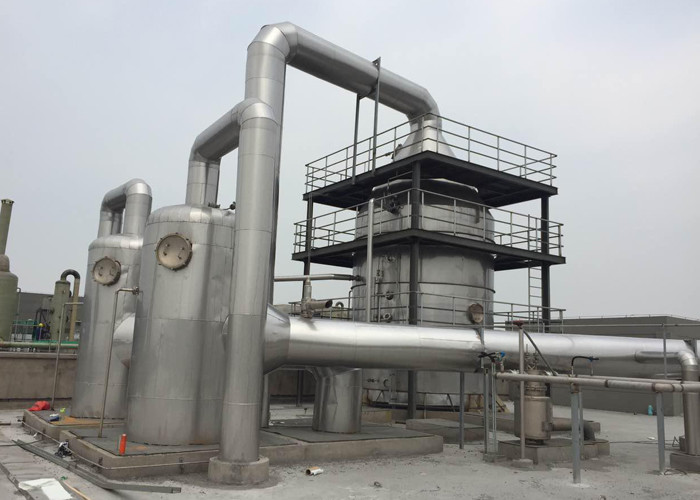

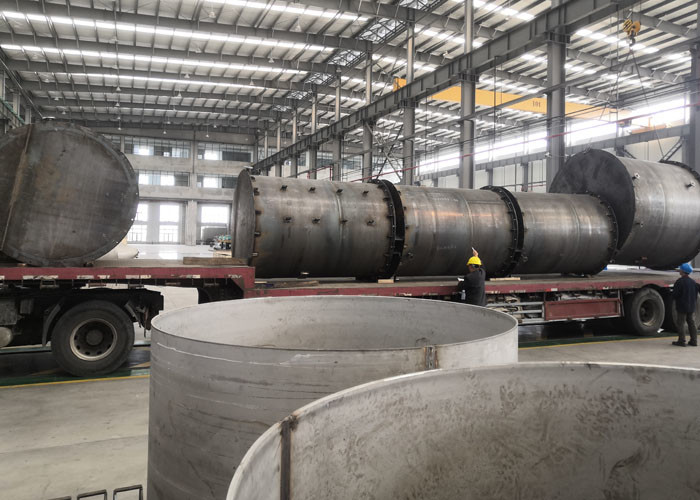

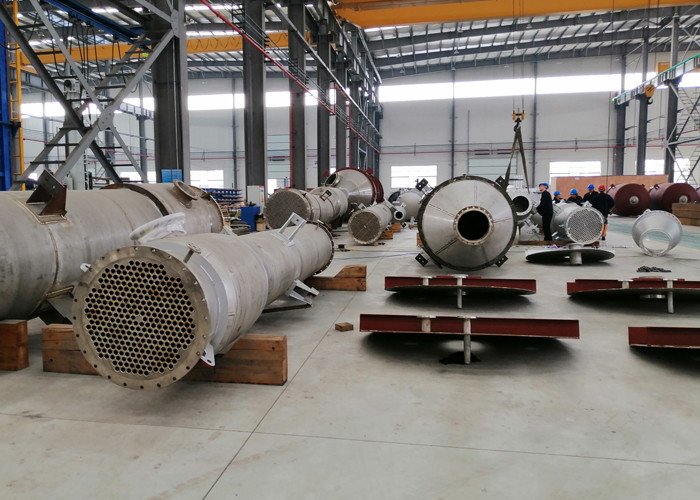

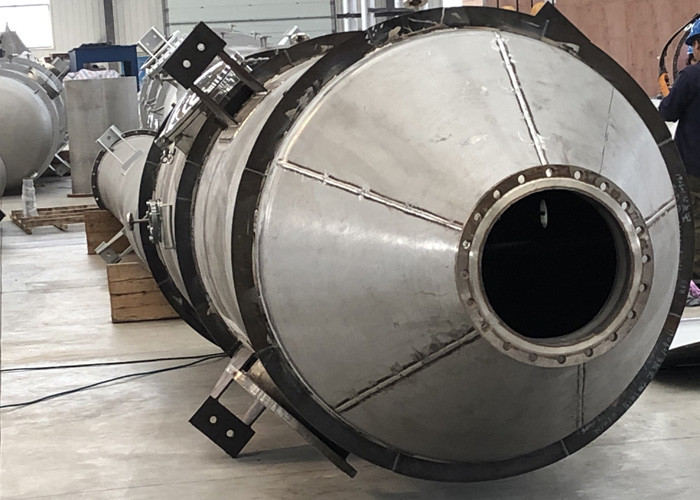

Viste del sistema
Ambito e consegne
- Pacchetto di progettazione del processo: PFD/P&ID, bilancio di massa ed energia, narrativa di controllo, elenco delle utenze.
- Effetti montati su skid, separatori, condensatore di superficie, sistema sottovuoto, pompe e strumentazione.
- Integratocristallizzatore AS, centrifuga ed essiccatore (moduli opzionali).
- Messa in servizio, test delle prestazioni per KPI garantiti e formazione degli operatori.
Applicazioni
- Concentrazione delle acque reflue di tintura e intermedi di tintura conrecupero del solfato di ammonio.
- Reiezione RO ed effluenti misti ad alto TDS nelle zone di lavorazione chimica.
- Integrazione con ossidazione biologica/avanzata per la lucidatura del colore e del COD.
Informazioni su Hanpu
Hanpu offresistemi MEE/MVR a risparmio energeticoin acciaio inossidabile per effluenti industriali difficili. Il nostro approccio EPC riduce i tempi, stabilizza l'OPEX a vita e fornisce una conformità affidabile per clienti di lavorazione chimica, tintura, farmaceutica e mineraria in tutto il mondo.
