Multi evaporazione di circolazione della forza di effetto del sistema dell'evaporatore della bevanda
Multi evaporatore di effetto
Nell'evaporatore di singolo effetto un vapore è fornito per il riscaldamento del liquido. Il calore totale non è trasferito dal vapore. Così il resto del calore è sprecato. Per usare il rendimento termico, l'evaporatore dei collegamenti è fatto in modo che il vapore da una latta di effetto servisca da medium di riscaldamento per l'effetto seguente.
L'alimentazione diluita entra nel primo effetto dove parzialmente è concentrata; poi scorre secondo effetto per concentrazione supplementare e presto. La concentrazione finale è fatta nell'ultimo effetto.
Nel primo effetto che il vapore crudo è alimentato in cui la pressione di vapore è più alto P1, il secondo effetto ha p2.
P1>p2. Il >p> ...... P, n è il numero degli effetti. Questo gradiente di ricerca è mantenuto dal pulsometro e dal condensatore.
Secondo più basso nella pressione di vapore, punto di ebollizione di liquido anche abbassato come movimento liquido.
Struttura
L'evaporatore con pellicola discendente ad effetti multipli consiste (primo effetto, secondo effetto, terzo effetto) dei separatori ed evaporatori e preriscaldatori, condensatore e pulsometro, pompa d'alimentazione, pompa di circolazione, pompa di scarico, pompa idraulica condensata, conduttura e montaggi, ecc. È fornito di vacuometro, termometro, manometro, ecc.
Caratteristica
1. Capacità di evaporazione: Da 500Kg/h a 80T/h
2. materiale: Acciaio inossidabile 304 o acciaio inossidabile 316L;
3. evaporazione veloce e di bassa temperatura chiusa completa di processo;
4. i tubi interni sono specchio che lucida i tubi sanitari senza cuciture, in modo dal materiale non è facile da incollare sul tubo. È facile per pulire;
5. temperatura bassa di evaporazione: la parte di vapore secondario può essere inalata nel radiatore di unico effetto attraverso il tipo di spruzzo pompa di pressione calda. Ciò utilizzerebbe pienamente il calore e la temperatura di evaporazione è bassa.
6. grande rapporto di concentrazione: adotti l'evaporazione con pellicola discendente, che fanno il liquido materiale con la più grande viscosità sono facili da scorrere ed evaporare, riportare in scala duro, breve tempo-concentrazione.
7. Questa attrezzatura può realizzare la produzione automatica, amministrazione di sistema intellettuale.
8. Può essere progettato nel processo tecnologico differente secondo le caratteristiche differenti dei materiali e delle esigenze degli utenti differenti.
Applicazione
Gli evaporatori di effetto multiplo sono ampiamente usati nelle seguenti aree secondo il requisito.
Trattamento efluente: Le industrie come le industrie alimentari chimiche, farmaceutiche, del tessuto, di tintura, delle fabbriche di birra, delle automobili, del latte, ecc, genera gli effluenti trattati che sono nocivi all'ambiente. Questi effluenti consistono generalmente dell'acqua nel gran quantità e nello spreco (contaminanti). Evaporando l'acqua dall'effluente facendo uso di ME risultati del sistema nel riciclaggio dell'acqua.
Desalificazione: Lo scarto del RO (osmosi inversa) ha un gran quantità dell'acqua. Con ME l'acqua può essere riciclata.
Industria di Pharma di industria chimica: Per la produzione del prodotto la concentrazione desiderata è richiesta o necessità desiderata del materiale di essere separato. Facendo uso di ME il sistema concentrazione desiderata è raggiunto.
Industria del latte: Il latte può essere concentrato in ME sistema.
Sugar Industry: Il succo zuccherato dello zucchero può essere concentrato con ME sistema.
Industrie alimentari: La concentrazione nel succo di pomodoro, le salsiccie, concentrazione nel succo di frutta può essere fatta in ME sistema.
Vantaggi: L'evaporazione può essere raggiunta con consumo basso di fonte di calore.
Tre specifiche con pellicola discendente tipiche dell'evaporatore di effetto e parametri tecnici:
Parametro Specifiche |
HP-3.0 | HP-4.5 | HP-6.0 | HP-9.0 | HP-12.0 | HP-15 | HP-20 | HP-24 | HP-30 | HP-50 | |
Evaporazione capacità (kg/hr) |
3000 | 4500 | 6000 | 9000 | 12000 | 15000 | 20000 | 24000 | 30000 | 50000 | |
Consumo di vapore crudo (kg/hr) |
900 | 1350 | 1800 | 2700 | 3600 | 4500 | 4500 | 7200 | 9000 | 15000 | |
Grado di vuoto di ogni effetto |
In primo luogo Effetto |
0 | |||||||||
In secondo luogo Effetto |
448 | ||||||||||
(mmHg) |
Terzo Effetto |
640 | |||||||||
Temperatura di evaporazione di ogni effetto |
In primo luogo Effetto |
99 | |||||||||
In secondo luogo Effetto |
76 | ||||||||||
Terzo Effetto |
53 | ||||||||||
Pressione del vapore per evaporazione (MPa) |
0.6-1.0 (pressione assoluta) | ||||||||||
Contenuto di solidi in alimentazione (%) | 6-7 (esempio della polpa del cereale) | ||||||||||
Sbocco del contenuto di solidi (%) | 42-48 (esempio della polpa del cereale) |

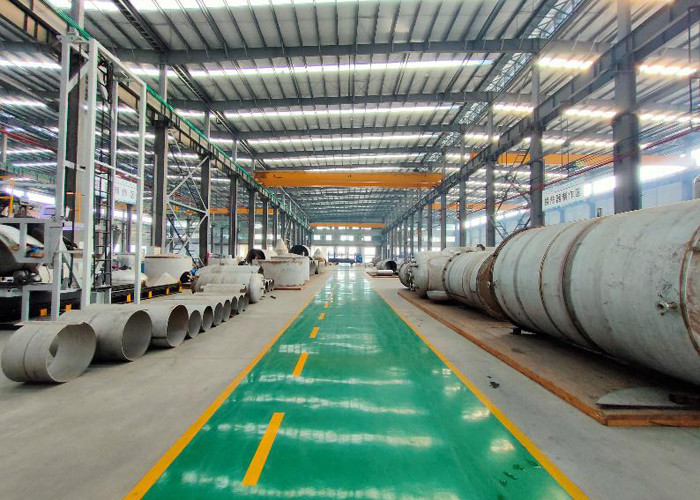

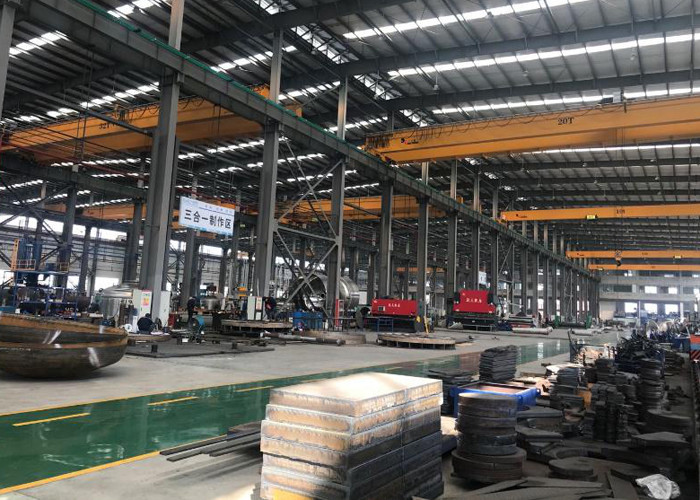

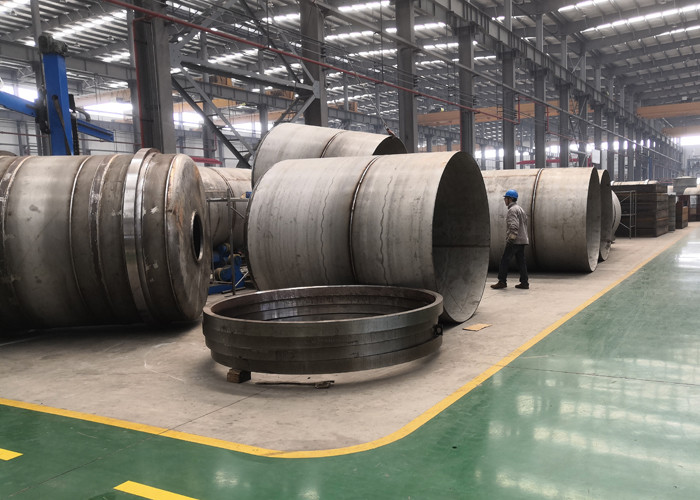

Il nostro sito di produzione
