sistema evaporativo di cristallizzazione di Doppio effetto per acqua di scarico dal cloruro di potassio di industria della batteria al litio
Che cosa sono delle caratteristiche e dei vantaggi del ME sistema da usare dentro per l'impianto di trattamento delle acque reflue?
Secondo le caratteristiche del materiale e la dimensione della capacità di evaporazione, può essere progettato come un unico effetto o unità a più effetti di evaporazione, con la combinazione flessibile dell'attrezzatura ed il grande spazio di funzionamento;
Il coefficiente di trasferimento di calore del sistema a più effetti di evaporazione è relativamente alto, il tempo di riscaldamento del materiale è breve e la temperatura di evaporazione è bassa, che può efficacemente ridurre la corrosione dell'attrezzatura.
Il sistema di cottura a vapore a più effetti utilizza pienamente il calore latente del vapore secondario del materiale minimizzare l'emissione del calore e ridurre il consumo di vapore crudo.
Il tubo di scambio termico del sistema a più effetti di evaporazione non è facile da sporcare, con alta efficienza del trasferimento di calore, la grande flessibilità di funzionamento, l'operazione affidabile ed il ciclo lungo di funzionamento.
Processo materiale
(1) la materia prima è consegnata al preriscaldatore primario anteriore dalla pompa d'alimentazione attraverso il flussometro elettromagnetico e poi fornisce la cima del radiatore di effetto primario tramite il distributore commerciale liquido per evaporazione e concentrazione con pellicola discendente primarie;
(2) il liquido concentrato primo effetto è trasportato al distributore commerciale superiore del secondo radiatore di effetto dalla pompa di circolazione del primo di effetto materiale del fondo per concentrazione con pellicola discendente secondaria di evaporazione.
(3) il liquido concentrato secondo effetto è trasportato al distributore commerciale superiore del terzo radiatore di effetto dalla pompa di circolazione del secondo di effetto materiale del fondo per i tempi di terzo di concentrazione con pellicola discendente di evaporazione;
(4) scarico liquido concentrato effetto di terzo, secondo la rilevazione online dell'idrometro, rilevazione in tempo reale della concentrazione materiale, se la concentrazione materiale raggiunge i requisiti stabiliti, sarà collegato con la valvola di scarico per aprire la valvola di scarico e trasportare il materiale al carro armato del prodotto finito, altrimenti, aprirà la valvola materiale di circolazione per trasformare il materiale riciclare ancora l'evaporatore per ri evaporazione.
Processo del vapore
Il vapore crudo entra nel radiatore di effetto primario per concentrazione di riscaldamento di evaporazione: il vapore secondario generato dall'effetto primario riscalda l'effetto secondario, ecc. Il vapore secondario generato dal terzo effetto entra nel condensatore dell'estremità per condensazione che si raffredda e l'acqua condensata è scaricata dalla pompa condensata.
Processo condensato
L'acqua condensata prodotta dall'effetto primario che preriscalda i materiali tramite il tubo di trasferimento dell'acqua al fondo delle coperture, per conservare il consumo di vapore crudo;
L'acqua condensata prodotta dall'effetto di terzo e secondario è scaricata dalla pompa condensata e lo scarico ha raggiunto l'inquinamento zero. Il gas non di condensazione è collegato al condensatore dell'estremità dal tubo di gas non di condensazione ed è scaricato dal pulsometro.
Major Advantages dei sistemi a più effetti:
Capacità di massimizzare uso di energia dell'input (economia del vapore)
Energia riduttrice richiesta di operare sistema completo
Carico di condensazione riduttore con gli effetti supplementari (acqua di raffreddamento più di meno stata necessaria)
Controllo di flusso del liquore
Raccolta ed elaborazione condensate ripugnanti convenienti
Capacità di fare pulizia online di diversi effetti
Efficienza termica massima con opzione concorrente di flusso
| Tipo | Singolo effetto | Doppio effetto | Effetto tre |
| Capacità evaporativa (kg/h) | 300-2000 | 1200-4000 | 3600-15000 |
| Densità materiale d'alimentazione % | Secondo materiale | ||
| Scarichi la densità materiale % | Secondo materiale | ||
| Pressione del vapore | 0.5-0.8 | ||
| Consumo del vapore/capacità evaporativa (con la pompa di pressione di calore) | 0,65 | 0,38 | 0,28 |
| Temperatura d'evaporazione | 45-90 | ||
| Temperatura di sterilizzazione | 90-110 | ||
| Consumo dell'acqua di raffreddamento/capacità evaporativa (entrata 20°C, sbocco 40°C) | 28 | 11 | 8 |
| Nota: possiamo progettare il prodotto su ordinazione che concilia il requisito del cliente. | |||
Principio di funzionamento

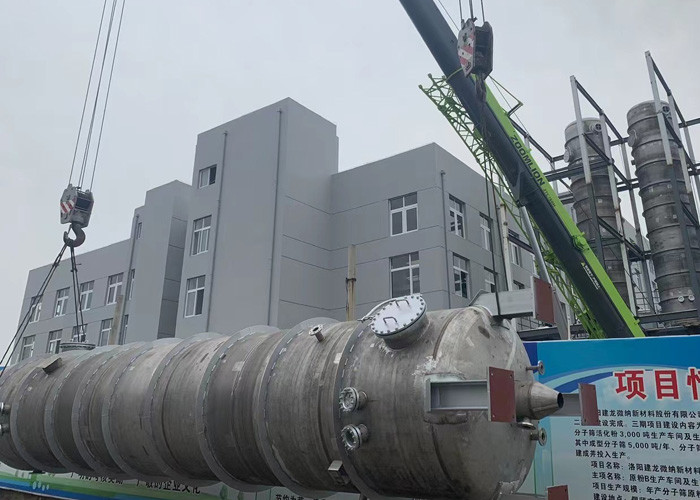

Il nostro sito della funzione dei clienti
