Multi evaporatore facile da operare della MVR di effetto per il cloruro di sodio farmaceutico dell'acqua di scarico
Descrizione trattata – principio di flusso parallelo di esempio
La soluzione fornisce il circuito dell'evaporatore della prima fase. Qui si mescola con la soluzione distribuita ed è riscaldata in radiatore H con vapore. Nell'evaporatore V1, il solvente (acqua) evapora mentre raffredda la soluzione alla temperatura d'ebollizione. La soluzione poi scorre la seconda tappa, che è azionata a pressione ridotta e così ad una temperatura più insufficiente. Il vapore ha generato nella prima fase è utilizzato come medium di riscaldamento per evaporazione della soluzione nella seconda tappa. Questo processo può essere ripetuto parecchie volte secondo l'elevazione del punto di ebollizione della soluzione e degli stati attuali della struttura. Il vapore di ultima fase è condensato via acqua di raffreddamento. Se il sale sarà cristallizzato nella pianta, ulteriore concentrato d'evaporazione la soluzione a tal punto che gli a cristallo sono formati. Se desiderati, i cristalli nella sospensione possono poi essere separati dalla soluzione ed essere asciugati.
Struttura
L'evaporatore con pellicola discendente ad effetti multipli consiste (primo effetto, secondo effetto, terzo effetto) dei separatori ed evaporatori e preriscaldatori, condensatore e pulsometro, pompa d'alimentazione, pompa di circolazione, pompa di scarico, pompa idraulica condensata, conduttura e montaggi, ecc. È fornito di vacuometro, termometro, manometro, ecc.
Caratteristica
1. Capacità di evaporazione: Da 500Kg/h a 80T/h
2. materiale: Acciaio inossidabile 304 o acciaio inossidabile 316L;
3. evaporazione veloce e di bassa temperatura chiusa completa di processo;
4. i tubi interni sono specchio che lucida i tubi sanitari senza cuciture, in modo dal materiale non è facile da incollare sul tubo. È facile per pulire;
5. temperatura bassa di evaporazione: la parte di vapore secondario può essere inalata nel radiatore di unico effetto attraverso il tipo di spruzzo pompa di pressione calda. Ciò utilizzerebbe pienamente il calore e la temperatura di evaporazione è bassa.
6. grande rapporto di concentrazione: adotti l'evaporazione con pellicola discendente, che fanno il liquido materiale con la più grande viscosità sono facili da scorrere ed evaporare, riportare in scala duro, breve tempo-concentrazione.
7. Questa attrezzatura può realizzare la produzione automatica, amministrazione di sistema intellettuale.
8. Può essere progettato nel processo tecnologico differente secondo le caratteristiche differenti dei materiali e delle esigenze degli utenti differenti.
Applicazione
Gli evaporatori di effetto multiplo sono ampiamente usati nelle seguenti aree secondo il requisito.
Trattamento efluente: Le industrie come le industrie alimentari chimiche, farmaceutiche, del tessuto, di tintura, delle fabbriche di birra, delle automobili, del latte, ecc, genera gli effluenti trattati che sono nocivi all'ambiente. Questi effluenti consistono generalmente dell'acqua nel gran quantità e nello spreco (contaminanti). Evaporando l'acqua dall'effluente facendo uso di ME risultati del sistema nel riciclaggio dell'acqua.
Desalificazione: Lo scarto del RO (osmosi inversa) ha un gran quantità dell'acqua. Con ME l'acqua può essere riciclata.
Industria di Pharma di industria chimica: Per la produzione del prodotto la concentrazione desiderata è richiesta o necessità desiderata del materiale di essere separato. Facendo uso di ME il sistema concentrazione desiderata è raggiunto.
Industria del latte: Il latte può essere concentrato in ME sistema.
Sugar Industry: Il succo zuccherato dello zucchero può essere concentrato con ME sistema.
Industrie alimentari: La concentrazione nel succo di pomodoro, le salsiccie, concentrazione nel succo di frutta può essere fatta in ME sistema.
Vantaggi: L'evaporazione può essere raggiunta con consumo basso di fonte di calore.
Tre specifiche con pellicola discendente tipiche dell'evaporatore di effetto e parametri tecnici:
Parametro Specifiche |
HP-3.0 | HP-4.5 | HP-6.0 | HP-9.0 | HP-12.0 | HP-15 | HP-20 | HP-24 | HP-30 | HP-50 | |
Evaporazione capacità (kg/hr) |
3000 | 4500 | 6000 | 9000 | 12000 | 15000 | 20000 | 24000 | 30000 | 50000 | |
Consumo di vapore crudo (kg/hr) |
900 | 1350 | 1800 | 2700 | 3600 | 4500 | 4500 | 7200 | 9000 | 15000 | |
Grado di vuoto di ogni effetto |
In primo luogo Effetto |
0 | |||||||||
In secondo luogo Effetto |
448 | ||||||||||
(mmHg) |
Terzo Effetto |
640 | |||||||||
Temperatura di evaporazione di ogni effetto |
In primo luogo Effetto |
99 | |||||||||
In secondo luogo Effetto |
76 | ||||||||||
Terzo Effetto |
53 | ||||||||||
Pressione del vapore per evaporazione (MPa) |
0.6-1.0 (pressione assoluta) | ||||||||||
Contenuto di solidi in alimentazione (%) | 6-7 (esempio della polpa del cereale) | ||||||||||
Sbocco del contenuto di solidi (%) | 42-48 (esempio della polpa del cereale) |

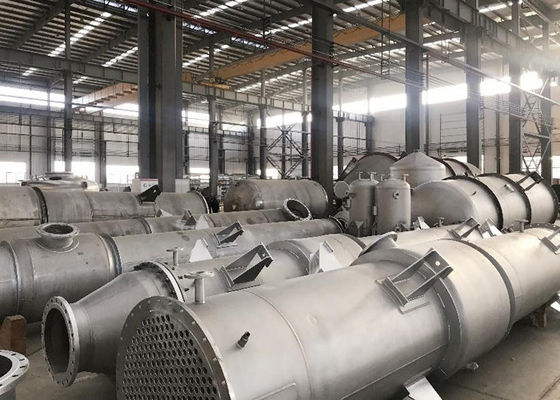

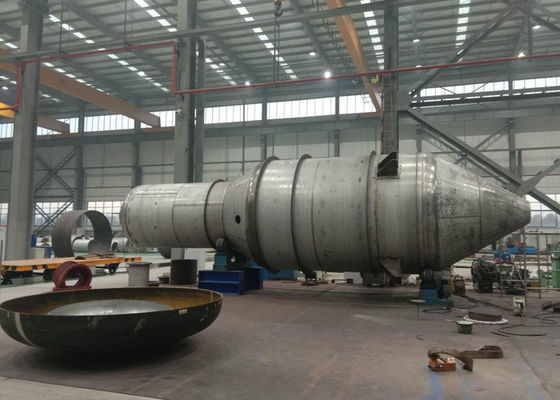

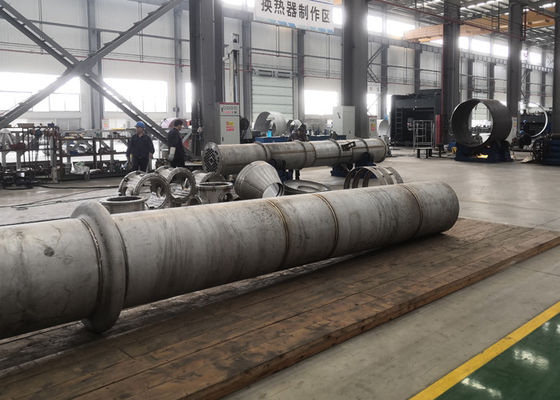

Il nostro sito di produzione
