Multi evaporatore di effetto ME sistema per concentrazione di succo di /mango del succo/succo zuccherato dello zucchero
Introduzione di base di multi evaporazione di effetto
L'evaporatore con pellicola discendente di multi effetto usa il principio con pellicola discendente di evaporazione per riscaldare e bollire la soluzione diluita per vaporizzare la parte dell'acqua, in modo da raggiungere lo scopo di concentrazione della soluzione. L'unità adotta il processo di produzione continuo. Presenta i vantaggi di grande rapporto di concentrazione (1/5-1/10), ampia gamma di viscosità (< 400CP="">la polpa del cereale ed il succo del maltosio nell'industria dell'amido, il succo e lo sperma condito nell'industria alimentare ed il latte nell'industria lattiera, concentrazione di grani del distillatore filtrano nell'industria dell'alcool e dell'industria dello zucchero.
L'unità ha il grande coefficiente di trasferimento di calore e piccola differenza della temperatura del trasferimento di calore. Secondo le caratteristiche differenti dei materiali di evaporazione e degli obiettivi di evaporazione, può combinarsi in doppio effetto, in tre sistemi di evaporazione di effetto cinque e di effetto quattro, di effetto. Può anche usare la fuga di vapore dalla cima del pacco di tubo o dell'essiccatore del disco ed altre fonti di calore basse di potere calorifico (quale vapore condensato) come la fonte di calore dell'evaporatore per trasformarsi in in evaporatore di cascami di calore, che può notevolmente ridurre il consumo di vapore crudo e raggiungere l'effetto economizzatore d'energia massimo. Quando c'è rifornimento sufficiente del vapore di cascami di calore, non ci sarà nessun vapore necessario affatto ed i benefici economici notevoli possono essere raggiunti.
Processo materiale
(1) la materia prima è consegnata al preriscaldatore primario anteriore dalla pompa d'alimentazione attraverso il flussometro elettromagnetico e poi fornisce la cima del radiatore di effetto primario tramite il distributore commerciale liquido per evaporazione e concentrazione con pellicola discendente primarie;
(2) il liquido concentrato primo effetto è trasportato al distributore commerciale superiore del secondo radiatore di effetto dalla pompa di circolazione del primo di effetto materiale del fondo per concentrazione con pellicola discendente secondaria di evaporazione.
(3) il liquido concentrato secondo effetto è trasportato al distributore commerciale superiore del terzo radiatore di effetto dalla pompa di circolazione del secondo di effetto materiale del fondo per i tempi di terzo di concentrazione con pellicola discendente di evaporazione;
(4) scarico liquido concentrato effetto di terzo, secondo la rilevazione online dell'idrometro, rilevazione in tempo reale della concentrazione materiale, se la concentrazione materiale raggiunge i requisiti stabiliti, sarà collegato con la valvola di scarico per aprire la valvola di scarico e trasportare il materiale al carro armato del prodotto finito, altrimenti, aprirà la valvola materiale di circolazione per trasformare il materiale riciclare ancora l'evaporatore per ri evaporazione.
Processo del vapore
Il vapore crudo entra nel radiatore di effetto primario per concentrazione di riscaldamento di evaporazione: il vapore secondario generato dall'effetto primario riscalda l'effetto secondario, ecc. Il vapore secondario generato dal terzo effetto entra nel condensatore dell'estremità per condensazione che si raffredda e l'acqua condensata è scaricata dalla pompa condensata.
Processo condensato
L'acqua condensata prodotta dall'effetto primario che preriscalda i materiali tramite il tubo di trasferimento dell'acqua al fondo delle coperture, per conservare il consumo di vapore crudo;
L'acqua condensata prodotta dall'effetto di terzo e secondario è scaricata dalla pompa condensata e lo scarico ha raggiunto l'inquinamento zero. Il gas non di condensazione è collegato al condensatore dell'estremità dal tubo di gas non di condensazione ed è scaricato dal pulsometro.
Applicazione
Gli evaporatori di effetto multiplo sono ampiamente usati nelle seguenti aree secondo il requisito.
Trattamento efluente: Le industrie come le industrie alimentari chimiche, farmaceutiche, del tessuto, di tintura, delle fabbriche di birra, delle automobili, del latte, ecc, genera gli effluenti trattati che sono nocivi all'ambiente. Questi effluenti consistono generalmente dell'acqua nel gran quantità e nello spreco (contaminanti). Evaporando l'acqua dall'effluente facendo uso di ME risultati del sistema nel riciclaggio dell'acqua.
Desalificazione: Lo scarto del RO (osmosi inversa) ha un gran quantità dell'acqua. Con ME l'acqua può essere riciclata.
Industria di Pharma di industria chimica: Per la produzione del prodotto la concentrazione desiderata è richiesta o necessità desiderata del materiale di essere separato. Facendo uso di ME il sistema concentrazione desiderata è raggiunto.
Industria del latte: Il latte può essere concentrato in ME sistema.
Sugar Industry: Il succo zuccherato dello zucchero può essere concentrato con ME sistema.
Industrie alimentari: La concentrazione nel succo di pomodoro, le salsiccie, concentrazione nel succo di frutta può essere fatta in ME sistema.
Vantaggi: L'evaporazione può essere raggiunta con consumo basso di fonte di calore.
Tipo | Singolo effetto | Doppio effetto | Effetto tre |
Capacità evaporativa (kg/h) | 300-2000 | 1200-4000 | 3600-15000 |
Densità materiale d'alimentazione % | Secondo materiale | ||
Scarichi la densità materiale % | Secondo materiale | ||
Pressione del vapore | 0.5-0.8 | ||
Consumo del vapore/capacità evaporativa (con la pompa di pressione di calore) | 0,65 | 0,38 | 0,28 |
Temperatura d'evaporazione | 45-90 | ||
Temperatura di sterilizzazione | 90-110 | ||
Consumo dell'acqua di raffreddamento/capacità evaporativa (entrata 20°C, sbocco 40°C) | 28 | 11 | 8 |
Nota: possiamo progettare il prodotto su ordinazione che concilia il requisito del cliente. |
Principio di funzionamento

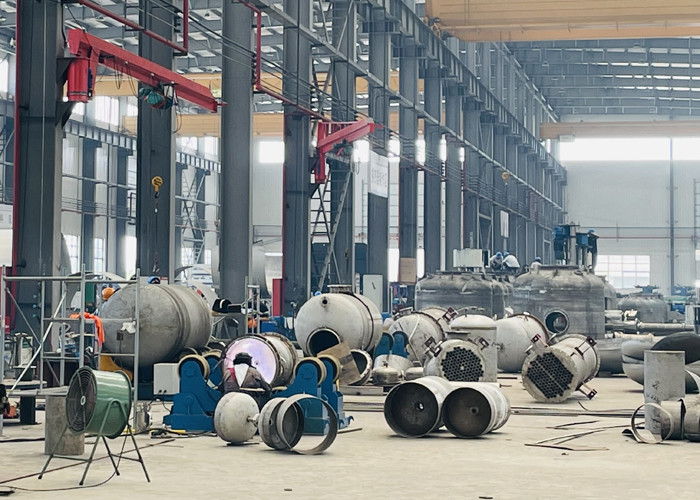

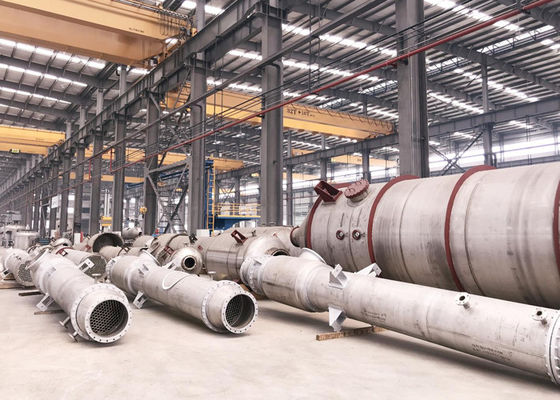

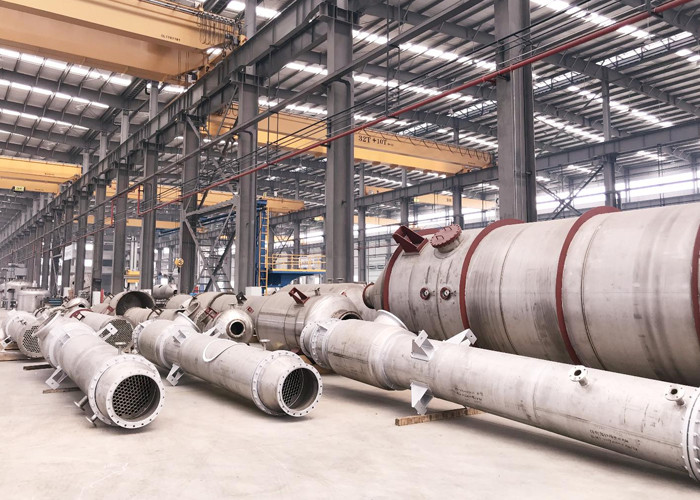

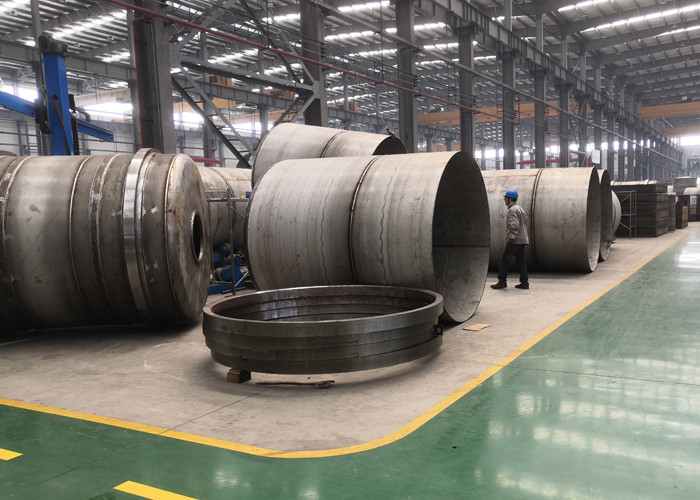

Attrezzatura di produzione avanzata
