Produttore saldato dell'evaporatore di effetto del piatto del cuscino multi utilizzato nella varia industria
Che cosa è ME (sistema di evaporazione a più effetti)?
Il sistema dell'evaporatore a più effetti è un sistema in cui gli evaporatori multipli di unico effetto sono collegati in serie per raggiungere l'evaporazione continua. Poiché l'evaporazione è un processo che consuma un gran numero di vapore per generare il vapore secondario, per utilizzare pienamente i cascami di calore di vapore, il vapore secondario precedente è presentato generalmente nell'effetto seguente come fonte di calore. Ciò massimizza l'efficienza di utilizzazione di energia mentre assicura l'evaporazione.
La selezione del numero delle fasi dell'evaporatore a più effetti dipende dai vari fattori quali le proprietà materiali specifiche, la concentrazione dei materiali ricevuti ed uscenti, la temperatura ed il costo del consumo di energia. In linea generale, più fasi provocheranno il consumo più basso del vapore. Inoltre siamo commessi a fornire gli evaporatori a più effetti e le soluzioni adatti per vari materiali.
Applicazione
Gli evaporatori di effetto multiplo sono ampiamente usati nelle seguenti aree secondo il requisito.
Trattamento efluente: Le industrie come le industrie alimentari chimiche, farmaceutiche, del tessuto, di tintura, delle fabbriche di birra, delle automobili, del latte, ecc, genera gli effluenti trattati che sono nocivi all'ambiente. Questi effluenti consistono generalmente dell'acqua nel gran quantità e nello spreco (contaminanti). Evaporando l'acqua dall'effluente facendo uso di ME risultati del sistema nel riciclaggio dell'acqua.
Desalificazione: Lo scarto del RO (osmosi inversa) ha un gran quantità dell'acqua. Con ME l'acqua può essere riciclata.
Industria di Pharma di industria chimica: Per la produzione del prodotto la concentrazione desiderata è richiesta o necessità desiderata del materiale di essere separato. Facendo uso di ME il sistema concentrazione desiderata è raggiunto.
Industria del latte: Il latte può essere concentrato in ME sistema.
Sugar Industry: Il succo zuccherato dello zucchero può essere concentrato con ME sistema.
Industrie alimentari: La concentrazione nel succo di pomodoro, le salsiccie, concentrazione nel succo di frutta può essere fatta in ME sistema.
Vantaggi: L'evaporazione può essere raggiunta con consumo basso di fonte di calore.
Vantaggio
Risultato, i nostri evaporatori con pellicola discendente brevettati del piatto offre i vantaggi importanti sopra altre tecnologie nel mercato, come:
Ripresa ottimale – la progettazione brevettata del piatto offre ad un liquore costante la caratteristica redistributiva, che assicura la qualità coerente del film attraverso le superfici di riscaldamento.
Superfici di riscaldamento accessibili – la nostra progettazione parallela del piatto tiene conto l'osservazione conveniente di tutte le superfici per ispezione e pulizia.
Controllo completo del vapore – la nostra progettazione flessibile del piatto permette che noi ottimizziamo ogni effetto in ogni sistema, questo è controllo accurato raggiunto della geometria per assicurare le velocità del vapore e le perdite di pressione ottimali.
Disposizioni flessibili del sistema – il controllo di progettazione con il laser di CNC ha saldato i piatti ci dà la capacità di produrre virtualmente tutta la dimensione del piatto e questa libertà ci permette ha ottimizzato i pacchetti del piatto efficacemente per lavorare all'interno delle orme o delle altezze limitate.
Per più attinente all'informazione alla progettazione del piatto contattici prego, grazie!
Operazione
L'operazione dei due processi di evaporazione per il trattamento della liscivia nera della polpa della paglia di frumento è indicata nella tavola.
Un'operazione di due processi di evaporazione per il trattamento della liscivia nera della cartapesta
oggetto | una stazione di 5 effetti | processo combinato di evaporazione | ||
Della MVR concentrazione pre | stazione di evaporazione 5-effect | |||
Acqua di evaporazione (t/h) | 100 | 64,28 | 35,72 | |
Concentrazione ricevuta (%) | 10 | 10 | 20 | |
Fuori concentrazione (%) | 45 | 20 | 45 | |
Area dell'evaporatore (㎡) | 10000 | 8500 | 4000 | |
Area del condensatore (㎡) | 800 | / | 300 | |
Consumo | Vapore (t/h) | 25 | / | 9 |
Elettricità (kWh/h) | 500 | 1600 | 180 | |
Acqua (t/h) | 900 | / | 350 | |
Costo di esercizio | RMB/hour | 4500 | 960 | 1633 |
Capacità di evaporazione dell'acqua di RMB/T | 45 | 25,93 | ||
RMBx10000/giorno | 10,8 | 6,2 | ||
RMBx10000/anno (340days) | 3672 | 2115 |
Nota: Stima costata in funzione: vapore 150rmb/t, elettricità 0,6 rmb/KWH, acqua 0.5rmb/t.
L'investimento dell'attrezzatura trattata combinata di evaporazione è aumentato: evaporatore (2500 m2) 375x10000 RMB; Compressore 400x10000rmb, 775x10000 totale RMB della MVR
Riduzione dei costi di funzionamento annuale del processo combinato di evaporazione: 3672-2115 = 1557 (10000RMB)
Periodo di rimborso di aumento di investimento di processo combinato di evaporazione: 755 ÷ 1557=0.5year
Può essere visto che prendendo la scala di 100t/h come esempio, il processo combinato di evaporazione può recuperare l'investimento aumentato durante l'anno mezzo e risparmi 1557 (10000 RMB) ogni anno in futuro, con i considerevoli benefici economici.
Principio di funzionamento

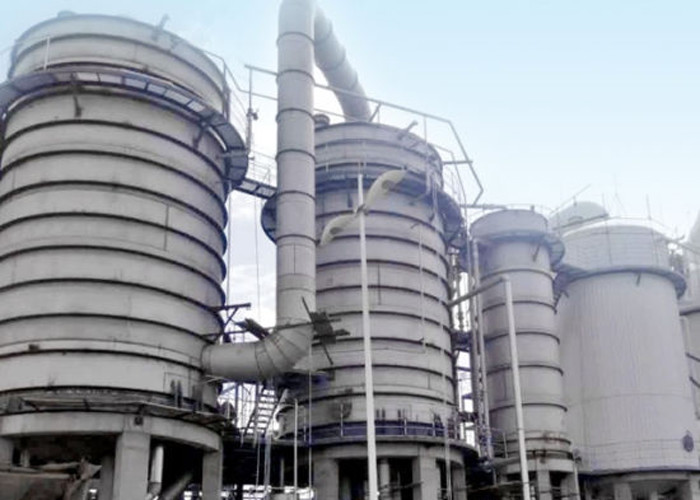

Sito del cliente
