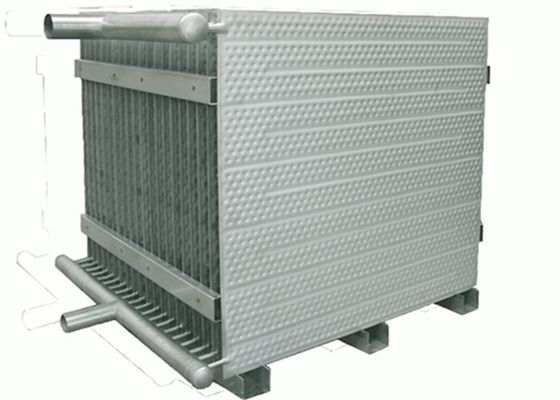

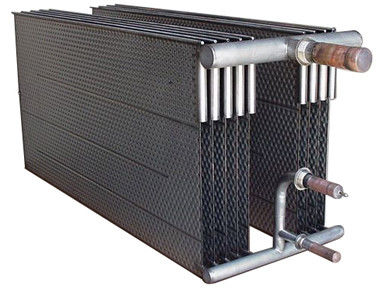

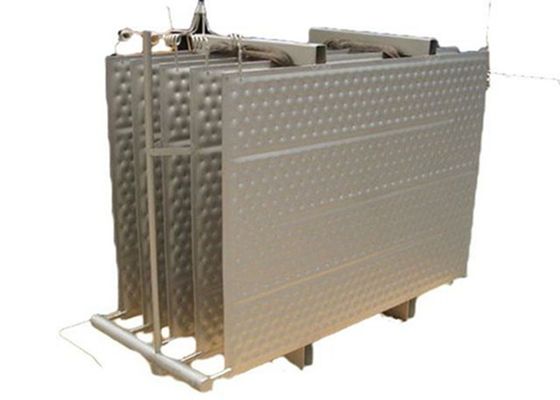

Scambiatore di calore con pellicola discendente del piatto del cuscino del cambio per l'evaporatore di recupero di calore

Scambiatore di calore con pellicola discendente del piatto del cuscino per l'evaporatore con pellicola discendente di recupero di calore

evaporatore e concentratore ad effetti multipli

Le piante di evaporazione ben-sono provate nelle installazioni intorno al mondo. Ci sono vari configurazioni e modelli disponibili – dagli pre-evaporatori ai treni ad effetti multipli di evaporazione – accomodare i bisogni di evaporazione dell'impianto per il trattamento dell'effluente o anche dello stabilimento per la produzione di cellulosa più provocatorio

Il vantaggio principale agli evaporatori ad effetti multipli è l'utilizzazione delle superfici di riscaldamento provate della lamella per alta efficienza e l'affidabilità.

pp-evaporazione-pianta-lamella

Pianta di evaporazione lamellare

superficie di riscaldamento della lamella

LISCIVIA NERA DELLA CARTAPESTA

La liscivia nera è un sottoprodotto di polpa dai mulini che fanno i prodotti dagli alberi, quale carta. Attualmente è usata per recuperare la cottura dei prodotti chimici e per produrre il vapore ad alta pressione utilizzato nella polpa e nel processo della fabbricazione della carta. È composta di ingredienti diversi da questi processi quali lignina, emicellulosa, l'idrossido di sodio (NaOH) ed il solfuro del sodio (Na2S). Il composto della lignina in liscivia nera può essere usato per fare il combustibile biologico ma può essere costoso da produrre e così si rifornisce fatto da non è molto comune.

Tuttavia e secondo la Agenzia internazionale per l 'energia (IEA), il futuro di usando la liscivia nera come combustibile sta promettendo ed è visto come il combustibile più importante di quinto su terra!

Evaporazione della liscivia nera

La liscivia nera recuperata dallo spappolamento contiene 14-17% solidi dissolti

Questi solidi sono composti di circa 1/3 dei prodotti chimici inorganici che erano nel liquore bianco hanno aggiunto al digestore

Il 2/3 rimanente consiste dei prodotti chimici organici estratti dal legno

La liscivia nera deve essere concentrata superiore ai solidi di 60% in modo che bruci senza combustibile supplementare

Requisiti trattati di base

Uso efficiente di energia

Separazione efficiente di vapore acqueo da liscivia nera

Separazione adeguata di metanolo, sapone del tallolio

Concentrazione di liscivia nera a 75-85% solidi asciutti

Evaporazione

Missione:

Evaporazione di liscivia nera debole per separare acqua e creare una prodotto-forte liscivia nera combustibile

I tre processi principali che si presentano nell'evaporatore sono:

Liquor+heat nero               a          Forti liscivia nera + acqua + vapore

Condensato + vapore         a          Condensato pulito + sporco + NCG

Liscivia nera                        a           Liscivia nera + sapone (solo legno dolce)

Come raggiungere 80-85% solidi asciutti?

dovuto il di grande viscosità

Mp-vapore come medium di riscaldamento

℃ di temperatura 175 del liquore in concentratore finale

Tempo di conservazione del liquore

atti dell'evaporatore anche come LHT-reattore

Materiale da costruzione duplex

il contenuto elevato dell'alcali può causare l'incrinamento di corrosione di sforzo (SCC)

Benefici

Energia-efficienza per i costi riduttori

Più alti liquori asciutti dei solidi con disponibilità massima facendo uso di tecnologia di cristallizzazione

Condensati riutilizzabili più puliti facendo uso della quantità minima di vapore

Consumo più basso di elettricità e del vapore

Autopulente

Tolleri anche la rappresentazione in scala non solubile
