Caldaie per scambiatori di calore in acciaio inossidabile

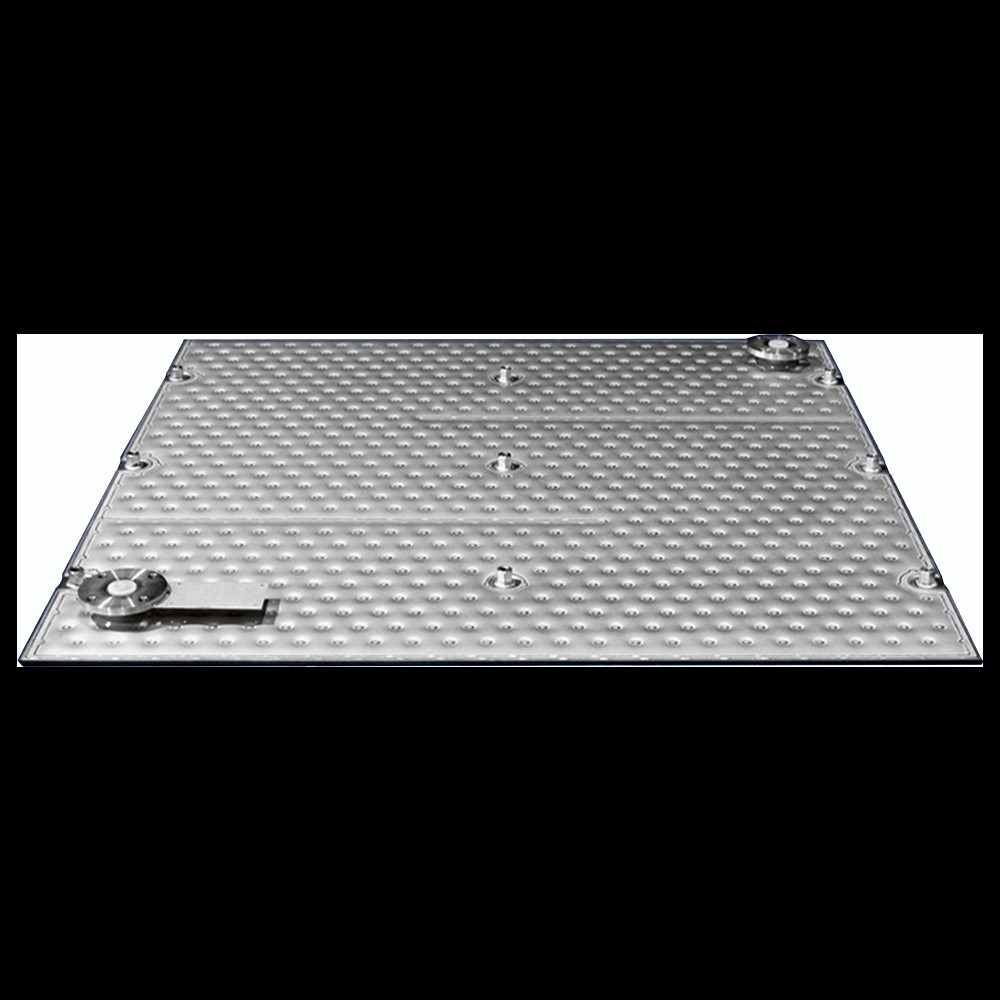

Gli scambiatori di calore a piastra a cuscino sono un tipo di scambiatore di calore completamente saldato con un processo di gonfiamento che crea una superficie ondulata a forma di cuscino.Le piastre per cuscini sono un'invenzione relativamente nuova rispetto a macchine più vecchie come gli scambiatori di calore a guscio e tubo e piastra e telaioPossono essere utilizzati come giacche per raffreddare o riscaldare recipienti e come scambiatori di calore "di tipo piastra" a causa della loro flessibilità geometrica.L'industria dei processi sta attualmente prestando maggiore attenzione e utilizzando attrezzature per piastre a cuscino.


Edilizia

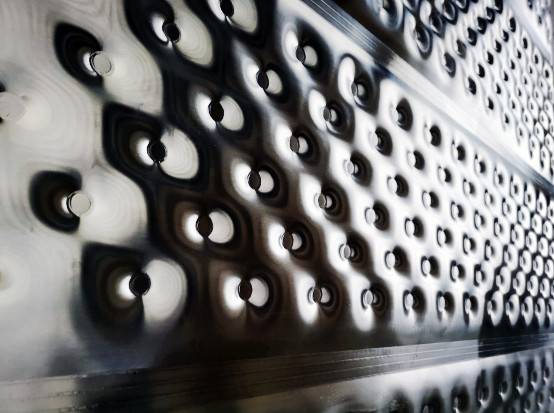

Le piastre per cuscini sono prodotte mediante un processo di gonfiamento, in cui due sottili lamiere di metallo sono saldate a punto l'una all'altra su tutta la superficie mediantelaserosaldatura a resistenzaI lati delle piastre sono sigillati con saldatura a cucitura, ad eccezione delle porte di collegamento.il vuoto tra le sottili lamiere di metallo è pressurizzato da un fluido idraulico che provoca una formazione plastica delle lamiere, che alla fine porta alla loro caratteristica superficie ondulata.

In linea di principio, esistono due tipi di piastre per cuscini: monogravure e doppie.Navi con giubbotto, mentre questi ultimi vengono assemblati in una pila (banca) per la fabbricazione di scambiatori di calore a piastre a cuscino.Le piastre a cuscino monoimbossate si formano quando la piastra di base è significativamente più spessa della piastra superioreLa piastra superiore più sottile si deforma, mentre la piastra di base rimane piana.
In aggiunta, "baffle" seam weldings are frequently used on pillow plates to provide targeted flow direction in the channels of the pillow plate in situations where flow distribution or fluid velocity may be an issue- negli scambiatori di calore a piastre di cuscino, è stata recentemente presentata una tecnica per ottenere la guida del flusso tramite deflettori nei canali tra piastre di cuscino vicine.
Le piastre per cuscini sono sigillate ermeticamente grazie al loro design, il che conferisce loro un elevato livello di stabilità strutturale, automazione e adattabilità durante la produzione.A pressioni superiori a 100 MPa e temperature fino a 800 °C, possono essere utilizzati piatti per cuscini.


Parametri tecnici


Applicazioni
L'applicazione delle piastre per cuscini è molto ampia, a causa delle loro proprietà favorevoli come l'elevata flessibilità geometrica e la buona adattabilità a quasi tutti i processi.La loro attuazione dipende dalla loro strutturaLa superficie esterna relativamente piatta è facile da pulire e adatta per applicazioni sanitarie o ad elevata contaminazione.ma la superficie interna ha cuciture sottili intorno a ogni saldatura a punto e non è facile da pulire, quindi la superficie interna è adatta solo a fluidi non inquinanti come acqua, vapore o refrigeranti.

1. banchi di piastre per cuscini (scambiatori di calore)
Le banche di piastre per cuscini sono tipicamente utilizzate in applicazioni che coinvolgono fluidi-liquidi, gas-liquidi, media ad alta viscosità o sporchi, esigenze di bassa perdita di pressione, condensazione (ad esempio condensatori superiori),evaporazione della pellicola in caduta (e.per esempio industria della carta e della pasta), ribotterie, raffreddamento dell'acqua, asciugatura dei solidi, produzione di ghiaccio in scaglie (industria alimentare) e altro.dove i banchi sono immersi direttamente nel serbatoioLe banche possono essere costruite in modo da consentire la separazione delle singole piastre dalla pila, consentendo una facile pulizia o manutenzione.

2. Serbatoi con copertura per cuscini
L'applicazione più estesa delle piastre per cuscini è stata fino ad oggi con vasi con giacca, a causa della loro flessibilità, copertura totale della superficie per il trasferimento di calore, bassa tenuta del fluido,costi e tempi di produzione favorevoliI serbatoi possono essere dotati di più giubbotti sulla superficie, inclusi anche il fondo del serbatoio, ad esempio conico o a schiera,e può includere ulteriori gusci cilindrici all'interno del serbatoioLe aree tipiche di applicazione dei serbatoi con giacca per cuscino sono nell'industria alimentare e delle bevande e nell'industria chimica e farmaceutica.







FAQ
1Avete il servizio OEM?Sì, basta che ci fornisca il disegno e i dettagli.
2Come possiamo facilmente scoprire ilmoCentrifughe adatte?Abbiamo un team di ingegneri esperti per aiutarti a fare la selezione del modello, purché ci fornisca le caratteristiche dettagliate del materiale di lavorazione.

3Potete mandare dei tecnici per l'installazione e la messa in servizio?Sì, possiamo, facciamo un sacco di servizi, si prega di fare riferimento alla nostra parte post-vendita.

4Qual è il suo vantaggio rispetto ai suoi concorrenti?Qualità ed esperienza. Siamo il principale fornitore di centrifughe in Cina, i nostri progetti e strutture sono simili al leader mondiale Alfa Laval, Westfaliar, Flottweg ecc.

5Come proteggete la qualità?La mia fabbrica è un'impresa statale con più di 100 anni di esperienza, una rigorosa politica di funzionamento, macchine di lavorazione avanzate garantiscono la precisione di tutti i componenti,lavoratori con licenza operativaLe parti sono multiprocessing, le parti trasmissioni ed elettriche sono di marchi famosi a livello internazionale.

6Possiamo visitare i vostri utenti finali o contattarli?Sì, gli utenti sono in nazionale e all'estero, possiamo fornirvi la lista dei nomi.
