MVR meccanica industriale di ricompressione del vapore
Una pompa di calore usa l'energia per trasferire il calore da una fonte di temperatura più insufficiente ad un'più alta richiesta della temperatura facendo uso di energia supplementare. Per le pompe di calore industriali, la fonte di calore è cascami di calore trattati.
La ricompressione meccanica del vapore (MVR) è un sistema aperto della pompa di calore di cui la pressione e la temperatura del vapore, insieme alla temperatura di saturazione corrispondente, sono aumentate per mezzo di compressione. La ricompressione del vapore è una variazione specifica della MVR. Lo scarico a bassa pressione del vapore dalle operazioni industriali, quali gli evaporatori o i fornelli, solitamente è scaricato all'atmosfera o è condensato in una torre di raffreddamento, mentre altri funzionamenti degli impianti sullo stesso sito possono richiedere il vapore di intermedio-pressione. Invece di vapore ad alta pressione espandentesi attraverso una valvola di laminazione per soddisfare queste esigenze, la fuga di vapore a bassa pressione può essere compressa meccanicamente ad un ad alta pressione in moda da poterla riutilizzare. La ricompressione del vapore conta su un compressore meccanico per aumentare la temperatura del calore latente in vapore per renderlo utilizzabile per le funzioni trattate. Il vantaggio si trova nel fatto che l'energia richiesta di compressione è molto piccolo confrontata alla quantità di presente del calore latente nel vapore riciclato.
La prestazione energetica di ricompressione del vapore è espressa nel coefficiente della prestazione (POLIZIOTTO). Il POLIZIOTTO dà il rapporto del calore recuperato netto e dell'energia usati dal compressore. In questo caso, il calore netto è la produzione del vapore compreso il rendimento supplementare del vapore tramite il getto di acqua. Le applicazioni economiche e di ottimo rendimento tipiche hanno un POLIZIOTTO minimo di 3,5. Alcune applicazioni della MVR hanno un POLIZIOTTO di 10 o persino più alti.
Gli elementi chiave per un alto POLIZIOTTO sono i seguenti:
Un rapporto basso delle pressioni assolute del vapore. Una linea guida per il rapporto massimo è 6, ma nella pratica quotidiana il rapporto è circa 3.
Una capacità minima. Una linea guida è un minimo di una tonnellata di vapore all'ora. Getto di acqua dopo compressione.

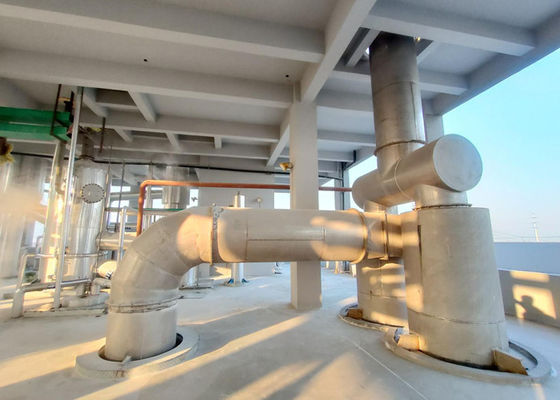

Gli evaporatori della MVR minimizzano il consumo di energia
Gli evaporatori della MVR (a volte si è riferito a come evaporatore di compressione del vapore) rimuove l'acqua dai liquori o dagli effluenti del mulino con il consumo di energia minimo e la disponibilità massima della pianta mentre consegnano l'alta qualità condensata.

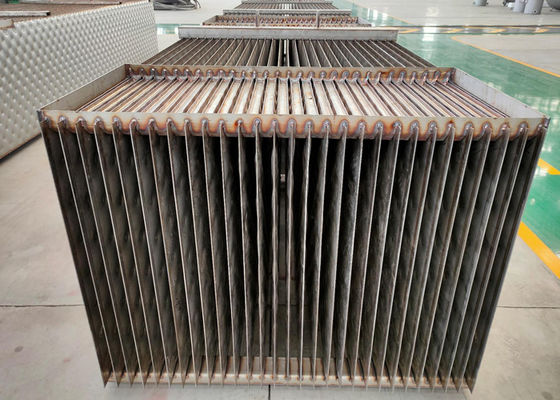

Gli evaporatori hanno superfici di riscaldamento della lamella. Inerentemente non schiumanti, questi evaporatori sono adatti idealmente per le applicazioni asciutte basse dei solidi di evaporazione della MVR con le capacità da 10 a 200 t/h in una singola unità.
Gli evaporatori della MVR azionano sopra un principio «della pompa di calore». Il vapore acqueo evaporato recompressed con un ventilatore centrifugo o un compressore semplice e a bassa velocità che aumenta la temperatura di saturazione del vapore. Dopo il fan, il vapore può essere utilizzato come vapore di riscaldamento nella stessa unità. Il vapore recompressed condensa e libera il suo calore latente attraverso la superficie del trasferimento di calore per ulteriore evaporazione del liquore o dell'effluente.
Struttura dell'attrezzatura
l'evaporatore a circolazione forzata di Doppio effetto è composto di radiatore, il separatore, il separatore del vapore-liquido, il condensatore, il pulsometro, pompa a circolazione forzata, scaricante la pompa, pompa condensata, gabinetto elettrico, piattaforma dell'operazione e tutti gli accessori per tubi, valvole, strumenti ed ecc.
Radiatore: Due insiemi di tipo verticale radiatore tubolare collegarsi in serie. Il liquido dell'alimentazione è pompato nel primo radiatore dalla pompa a circolazione forzata, quindi prendpartee al secondo radiatore. Il flusso liquido riscaldato verso il basso in tubi e sfociare in separatore tramite la direzione tangenziale, prestazione migliore della separazione del vapore-liquido.

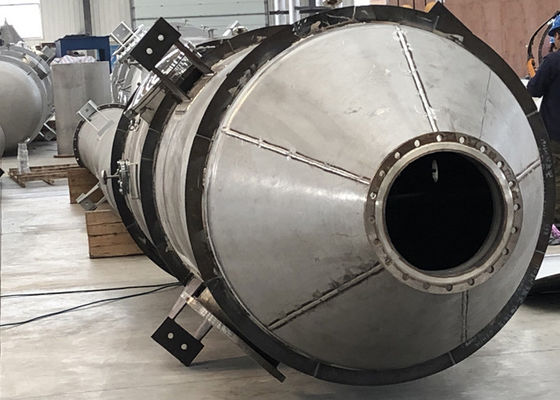

Separatore: Il tipo verticale, il vapore secondario è scaricato dalla cima, passaggio tramite un separatore del vapore-liquido prima di prendparteere al condensatore. Il fondo del separatore è collegato con una pompa a circolazione forzata.
separatore del Vapore-liquido: È usato per impedire le gocce liquide minuscole prodotte durante l'evaporazione l'evasione con il vapore secondario, riducendo la perdita di liquido dell'alimentazione e per impedire l'inquinamento alla conduttura ed all'acqua di raffreddamento.
Condensatore: Condensato il vapore secondario enorme prodotto durante l'evaporazione in liquido da acqua di raffreddamento, facente concentrazione che continua uniformemente. Nel frattempo, il vapore non condensabile separato da vapore secondario e da acqua di raffreddamento, la fa facilmente ha pompato fuori dal pulsometro per garantire il grado di vuoto.
Benefici
Consumo di energia specifico molto basso
Nessun vapore o acqua di raffreddamento richiesta
Non necessario integrare con gli evaporatori attuali
La posizione può essere scelta relativamente liberamente
Segregazione condensata eccellente
Controllo facile di capacità
Risultato nelle applicazioni multiple in Kraft e stabilimenti per la produzione di cellulosa meccanici
Nome di prodotto | Evaporatore della MVR |
Applicazione | Trattamento delle acque reflue |
Condensatore | Verticale |
Garanzia | 12 mesi |
Caratteristiche | Costo di operazione economizzatore d'energia/basso |
Servizio su misura | Sì |
Disegno tecnico di principio di funzionamento
Processo di produzione
