Profilo impresso ASMI dello scambiatore di calore del piatto del cuscino SUS304 singolo doppio

Riscaldamento di raffreddamento specifico gonfiabile impresso di vendita caldo di pressione di acqua di profilo di alto potere del piatto del cuscino singolo doppio
Descrizione
Gli scambiatori di calore del piatto del cuscino sono classe A di progettazione completamente saldata dello scambiatore di calore, che esibiscono un ondulato, superficie «a forma di cuscino» costituita da un processo di inflazione. Confrontato a più apparecchiatura convenzionale, quali gli scambiatori di calore delle coperture e del tubo e del piatto e della struttura, i piatti del cuscino sono una tecnologia abbastanza giovane. dovuto la loro flessibilità geometrica, sono usati come pure scambiatori di calore «piatto tipi» e come rivestimenti per il raffreddamento o il riscaldamento delle navi. L'attrezzatura del piatto del cuscino attualmente sta avvertendo l'attenzione e l'implementazione aumentate nell'industria di trasformazione.

Costruzione
I piatti del cuscino sono fabbricati tramite un processo di inflazione, dove due lamine di metallo sottili punto-sono saldate l'un l'altro sopra l'intera superficie tramite il laser o la saldatura di resistenza. I lati dei piatti sono sigillati tramite la saldatura continua, all'infuori dei porti di collegamento. Per concludere, la lacuna fra le lamine di metallo sottili è pressurizzata da un liquido idraulico che causa una formazione della plastica dei piatti, che finalmente conduce alla loro superficie ondulata caratteristica.

In linea di principio, ci sono due tipi differenti di piatti del cuscino: unico impresso e doppio impresso. La precedente comunemente forma i doppii strati delle navi rivestite, mentre gli ultimi sono montati ad una pila (banca) per fabbricare gli scambiatori di calore del piatto del cuscino. i piatti Unico impressi del cuscino sono formati quando la base di appoggio è significativamente più spessa del piatto superiore. Il piatto della cima del diluente deforma, mentre la base di appoggio rimane piana.

Ancora, i piatti del cuscino sono forniti comunemente delle saldature continue «del deflettore», che offrono un orientamento mirato a di flusso nei canali del piatto del cuscino in casi, dove la distribuzione di flusso o la velocità fluida potrebbe essere un'edizione. Un metodo per ottenere l'orientamento di flusso dai deflettori nei canali fra i piatti adiacenti del cuscino negli scambiatori di calore del piatto del cuscino, recentemente è stato proposto dentro.

dovuto la loro costruzione, piatti del cuscino sia chiuso ermeticamente, hanno un'alta stabilità strutturale e la loro fabbricazione principalmente è automatizzata ed altamente flessibile. I piatti del cuscino possono essere azionati alle pressioni > 100 MPa e le temperature di fino a 800 °C.

Parametri tecnici



Applicazioni
L'applicazione dei piatti del cuscino è molto estesa, dovuto le loro proprietà favorevoli quali l'alta flessibilità geometrica e la buona adattività a quasi ogni processo. La loro implementazione dipende dalla loro costruzione di fondo, cioè appoggia le banche del piatto o i carri armati rivestiti del piatto del cuscino. La superficie esterna relativamente piana è facile da pulire ed adatta ad alto insudiciamento o ad applicazioni sanitarie, ma la superficie interna ha cuciture fini intorno ad ogni saldatura di punto e non è facile da pulire, quindi la superficie interna è soltanto adatta a liquidi d'insudiciamento come l'acqua, il vapore o i refrigeranti.

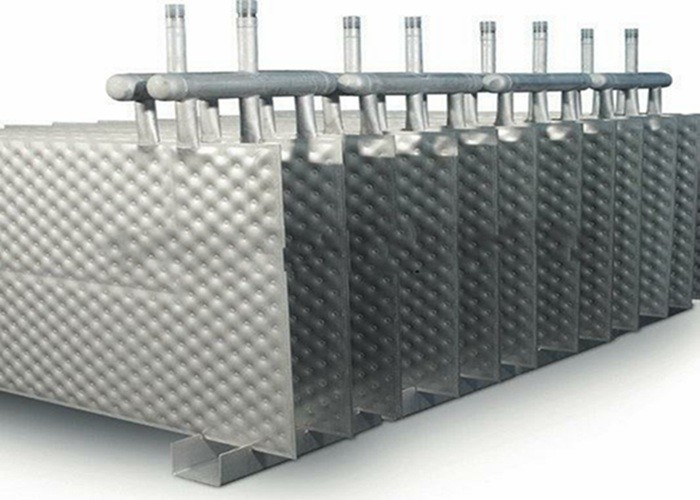

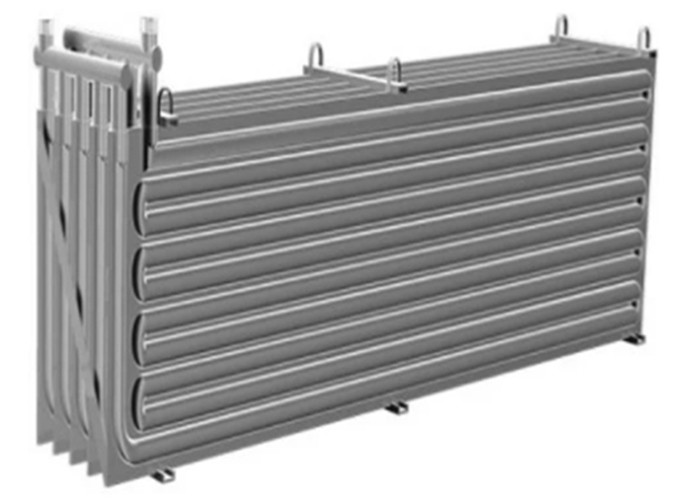

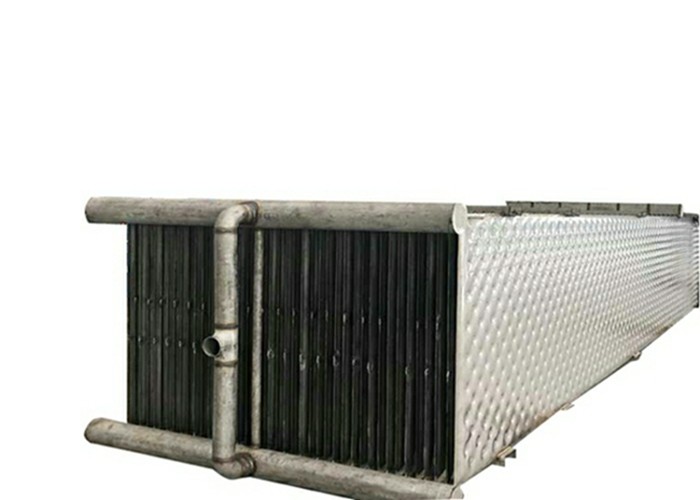

1. Banche del piatto del cuscino (scambiatori di calore)
Le banche del piatto del cuscino sono utilizzate tipicamente nelle applicazioni che comprendono il liquido-liquido, media gassosi-liquidi, di grande viscosità o sporchi, requisiti di perdita di pressione bassa, condensazione (per esempio condensatori superiori), evaporazione con pellicola discendente (industria della pasta-carta & per esempio della carta), reboilers, l'acqua che raffredda, essiccamento dei solidi, generazione del ghiaccio del fiocco (industria alimentare) e più. Sono inoltre comunemente usate come raffreddatori a immersione (per esempio nella placcatura elettrolitica), dove le banche sono immerse direttamente nel carro armato. Le banche possono essere costruite per permettere che i diversi piatti siano separati dalla pila, permettendo la pulizia o la manutenzione facile.

2. Carri armati rivestiti del piatto del cuscino
L'applicazione più estesa dei piatti del cuscino fin qui è con le navi rivestite, a causa della loro flessibilità, copertura completa di area per trasferimento di calore, liquido basso sostiene, costi di produzione & tempo favorevole e pulizia facile, particolarmente nelle applicazioni sterili. I carri armati possono essere forniti di rivestimenti multipli sopra la sua superficie, comprendente anche il fondo del carro armato, per esempio conico o essere serviti e possono comprendere le coperture cilindriche supplementari dentro il carro armato. Le aree tipiche dell'implementazione dei carri armati rivestiti del piatto del cuscino sono in alimento e nell'industria delle bevande e nel prodotto chimico e nell'industria farmaceutica. Questi rivestimenti inoltre si riferiscono a come «rivestimenti della fossetta».







FAQ
1. Avete servizio dell'OEM? Fornite le parti? Sì, facciamo, finchè ci fissate il vostri disegno e prestazioni dettagliate.
2. Come possiamo scoprire facilmente le centrifughe più adatte? Abbiamo sperimentato il gruppo dell'ingegnere per aiutarvi a fare la selezione di modello, finchè ci fornite le caratteristiche materiali d'elaborazione dettagliate.

3. Spedirete i tecnici per installazione ed incaricare? Sì, possiamo, noi facciamo i lotti di servizio, prego ci riferiamo al nostro dopo divisorio di vendite.

4. Che cosa è il vostro vantaggio rispetto ai vostri concorrenti? Qualità ed esperienza. Siamo il fornitore superiore in Cina, le nostre progettazioni della centrifuga e le strutture sono simili al leader mondiale Alfa Laval, Westfaliar, Flottweg ecc.

5. Come proteggete la qualità? La mia fabbrica è un'azienda pubblica con più di 100 anni di esperienza, la politica di operazione rigorosa è eseguita, macchine utensili avanzate garantisce la precisione di tutte le componenti, i lavoratori con la licenza dell'operazione, parti ottiene la multielaborazione, parti transmission&electrical è della marca famosa internazionale. Le serie di prova e di ispezione sono effettuate nell'intera fase di produzione.

6. Possiamo visitare il vostro utilizzatore finale o contattarli? Sì, gli utenti sono dentro domestici ed all'estero, possiamo fornirgli la lista di nome. Potete andare là o contattare per ottenere più informazioni.
