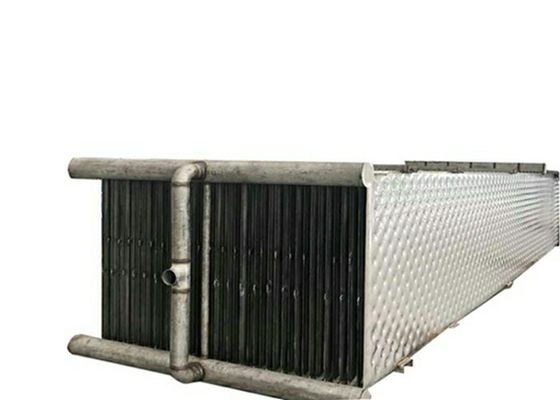

Ce su ordine Shell And Tube Heat Exchanger industriale per l'evaporatore della MVR

                                                Ce su ordine Shell And Tube Heat Exchanger industriale per l'evaporatore della MVR

Evaporatore meccanico di ricompressione del vapore (MVR)
La ricompressione meccanica del vapore riduce l'energia utilizzata nel processo di evaporazione da fino a 90% rispetto ai sistemi convenzionali.
Funziona riutilizzando l'energia termica contenuta nel vapore. Questa energia sarebbe sprecata altrimenti. In una pianta che con pellicola discendente tipica di evaporazione il liquido dell'alimentazione fornisce la cima di una camera verticale chiamata un liquido di Calandria.The è disperso attraverso tantissimi tubi verticali mentre scorre verso il basso tende a formare un film sull'interno del tubo. Fra la cima e le sezioni inferiori del Calandria c'è sigillato è dove i tubi attraversano un rivestimento del vapore ad alta temperatura. Questa sezione funge da scambiatore di calore. Mentre il vapore caldo condensa sul fuori dei tubi, libera il calore latente che solleva la temperatura del liquido dell'alimentazione nei tubi. Prima che il liquido dell'alimentazione lasci il fondo del tubo, gran parte dell'acqua è stata evaporata che lascia un liquido viscoso concentrato. L'acqua che è stata evaporata lascia il tubo come vapore. Nella sezione inferiore del Calandria, alcuno del liquido concentrato si riunisce e può essere ritirato, la miscela calda si trasforma una camera del dispositivo di raffreddamento ha chiamato il separatore in cui più delle cadute liquide concentrate al fondo essere ritirato ed al vapore aumenta alla cima. Questo vapore ora contiene la maggior parte dell'energia che inizialmente è stata inserita nel sistema.
Il fan di turbo succhia il vapore dal separatore e dalle ri-compresse, sollevando la pressione e così aumentando la temperatura al punto in cui il vapore può ancora una volta essere usato come fonte di calore. L'unità è fan stretto gas e estremamente robusto di turbo adatto idealmente alla pressione, le temperature e volumi del processo di evaporazione MVC. Al suo cuore è una ventola ultra ad alta velocità con una velocità di punta oltre 1000 km/ora di più veloce della velocità di un aereo di linea del getto. Il rotore probabilmente ha il più alta velocità di punta di tutta la ventola saldata manifatturiera mai. Il vapore riscaldato può poi essere retroagito nel Calandria per fornire l'energia termica richiesta per evaporare più alimentano il liquido mentre passano giù i tubi. Il processo di compressione meccanico del vapore è un alto modo di ottimo rendimento e redditizio della conservazione e di riutilizzazione del calore latente contenuto nel vapore. Energia che sarebbe sprecata altrimenti. Una volta che il processo è stato iniziato e la temperatura allevata del Th il solo assorbimento di energia richiesto è l'elettricità per guidare il fan di Turbo.

Mentre i costi energetici aumentano, l'uso degli evaporatori meccanici di ricompressione del vapore (MVR) inoltre è aumentato. I risparmi energetici possibili usando la tecnologia della MVR è significativi. Gli evaporatori della MVR sono destinati per funzionare con il consumo di energia specifico molto basso mentre producono il condensato pulito per minimizzare il consumo dell'acqua dolce nel mulino.
Operazione
L'operazione dei due processi di evaporazione per il trattamento della liscivia nera della polpa della paglia di frumento è indicata nella tavola.
Un'operazione di due processi di evaporazione per il trattamento della liscivia nera della cartapesta.

Nota: Stima costata in funzione: vapore 150rmb/t, elettricità 0,6 rmb/KWH, acqua 0.5rmb/t.

L'investimento dell'attrezzatura trattata combinata di evaporazione è aumentato: evaporatore (2500 m2) 375x10000 RMB; Compressore 400x10000rmb, 775x10000 totale RMB della MVR

Riduzione dei costi di funzionamento annuale del processo combinato di evaporazione: 3672-2115 = 1557 (10000RMB)

Periodo di rimborso di aumento di investimento di processo combinato di evaporazione: 755 ÷ 1557=0.5year

Può essere visto che prendendo la scala di 100t/h come esempio, il processo combinato di evaporazione può recuperare l'investimento aumentato durante l'anno mezzo e risparmi 1557 (10000 RMB) ogni anno in futuro, con i considerevoli benefici economici.

Rendimento energetico migliore
Confrontato agli evaporatori ad effetti multipli, gli evaporatori della MVR consumano considerevolmente meno energia.

Progettazione non schiumante
Le velocità basse del vapore dentro l'evaporatore, i tassi bassi del taglio e la costruzione con pellicola discendente del flusso libero sono vantaggi della progettazione nella creazione di minimizzazione della schiuma. Ciò è particolarmente importante negli evaporatori della MVR, non solo massimizzare la produzione del condensato pulito, ma anche per la protezione del compressore o del fan.

Condensati più puliti
La segregazione condensata altamente efficiente nelle condotte e nelle lamelle dell'evaporatore, più la spogliatura integrata delle frazioni condensate ripugnanti, produce l'acqua pulita e riutilizzabile.

Non tappo della progettazione

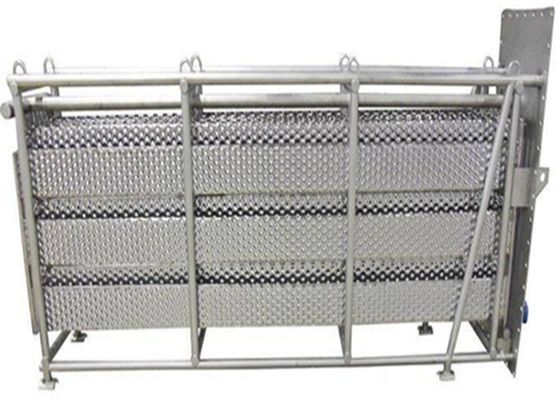

La distribuzione uniforme del liquore del liquore sopra le lamelle e la ridistribuzione continua del liquore creato dalla forma formata fossette su della superficie della lamella, assicurano una superficie di riscaldamento completamente bagnata ed eliminare la rappresentazione in scala locale o la sovra-concentrazione di liquore. La superficie di riscaldamento della lamella assicura che la rappresentazione in scala solubile in acqua possa essere lavata via da un lavaggio semplice di diluizione, eliminando l'esigenza dei guasti che richiede tempo e costosi per pulire.

Caratteristiche tecniche della MVR
 La tecnologia della MVR usa il vapore generato per il calore invece delle fonti di calore costose
La tecnologia della MVR non richiede una torre di raffreddamento, notevolmente riducente l'uso di acqua di raffreddamento
La tecnologia della MVR è più efficiente dell'energia di risparmio della tecnologia a più effetti tradizionale di evaporazione e della riduzione dei costi di gestione
La tecnologia della MVR è vero economizzatrice d'energia, risparmio d'acqua, ambientale-suono ed aiuti con il riciclaggio delle risorse
La tecnologia della MVR raggiunge l'evaporazione a bassa temperatura, notevolmente riducente l'impatto sul vostro materiale
La struttura di sistema della tecnologia della MVR è semplice, completamente automatizzato, con il servizio continuo
I sistemi della MVR consistono di un evaporatore, di un compressore del vapore, dei separatori, delle pompe, di una conduttura, di una strumentazione e delle componenti elettriche di controllo
I sistemi della MVR possono essere progettati intorno agli evaporatori semplici o agli evaporatori con pellicola discendente specializzati del tubo
I sistemi della MVR possono utilizzare la compressione semplice del vapore o le pompe specializzate delle radici
I sistemi della MVR possono avere arresto liquido basso, o sono più grandi sistemi del carro armato del volume
I sistemi della MVR possono raggiungere varia evaporazione, progettazione trattata e la composizione fluida determinerà questa

Disegno di principio di funzionamento




Sito dell'officina
