Concentrazione evaporativa nell'idrossido di sodio di tre-effetto di operazione automatica (prodotti chimici)
Evaporazione di effetto multiplo
L'evaporazione di effetto multiplo rimane uno dei metodi popolari impiegati per la concentrazione di soluzioni acquose.
Il fattore principale che influenza l'economia di un sistema dell'evaporatore è il numero degli effetti.
Aumentando il numero degli effetti possiamo aumentare l'economia di un sistema dell'evaporatore.
Il primo effetto di un evaporatore di effetto multiplo è l'effetto a cui il vapore crudo è Fed.
Vapori ottenuti dal primo atto di effetto come medium di riscaldamento per un altro effetto.
TVR o la MVR è utilizzato negli evaporatori di effetto multiplo per usare i vapori morti.
Per l'evaporatore un impiegato d'ebollizione massimo è 80℃ nella prima fase e in 40℃ nell'ultimo.
Caratteristiche di prestazione e della struttura
L'evaporatore consiste di una camera di riscaldo e di una camera della separazione del vapore-liquido. L'unità d'evaporazione è composta di più di due evaporatori, pompa di calore, pompe dello sbocco e dell'entrata di ogni effetto, dispositivo di vuoto, strumento di rilevazione, conduttura e valvola. La camera di riscaldo pricipalmente è composta di coperture, di dispositivo di distribuzione del pacco di tubo e di tubo di collegamento, mentre la camera della separazione del vapore-liquido pricipalmente è composta di lanciatore della schiuma e delle coperture.
A. L'unità può adottare il metodo d'alimentazione continuo a valle, o il metodo d'alimentazione a controcorrente o misto. La direzione di scorrimento della soluzione è la stessa di quella del vapore di riscaldamento e la materia prima è preriscaldata al punto di ebollizione dal preriscaldatore prima di entrare nel primo effetto. Poiché il punto di ebollizione pre della soluzione di effetto è superiore a quello della soluzione di effetto della posta, il materiale sarà surriscaldato ed evaporerà da sè quando entra nella soluzione di effetto della posta. Nel frattempo, la parte pre del condensato di effetto può anche evaporare da sè quando entra nella soluzione di effetto della posta, vapore così più secondario può essere generata. Nella contro alimentazione corrente, la materia prima è alimentata dal terzo effetto ed è scaricata dal primo effetto dopo il secondo effetto. Nel mescolarsi ed alimentandosi, le materie prime sono alimentate dal terzo effetto e sono scaricate dal secondo effetto dopo il primo effetto.
b. con l'aiuto di compressione adiabatica, la temperatura di saturazione di un certo vapore primario e secondario negli aumenti della pompa di calore del getto di vapore e poi ritorna alla camera di riscaldo primaria come vapore di riscaldamento, in modo da migliorare l'economia di vapore.
C. Il distributore commerciale statico fa il flusso di materiale uniformemente e efficacemente nella parete interna del tubo dopo avere entrato nell'alimentazione gastrica dalla cima della camera di riscaldo, in modo dal coefficiente di trasferimento di calore notevolmente è migliorato. Allo stesso tempo, la perdita della temperatura causata dal carico statico della colonna liquida può essere trascurata, in modo dalla differenza di temperatura effettiva dell'evaporatore con pellicola discendente è grande nelle stesse circostanze.
D. Il tempo di soggiorno della soluzione nell'evaporatore è breve, in modo da è particolarmente adatto ad evaporazione dei materiali sensibili al calore.
Applicazione
Gli evaporatori di effetto multiplo sono ampiamente usati nelle seguenti aree secondo il requisito.
Trattamento efluente: Le industrie come le industrie alimentari chimiche, farmaceutiche, del tessuto, di tintura, delle fabbriche di birra, delle automobili, del latte, ecc, genera gli effluenti trattati che sono nocivi all'ambiente. Questi effluenti consistono generalmente dell'acqua nel gran quantità e nello spreco (contaminanti). Evaporando l'acqua dall'effluente facendo uso di ME risultati del sistema nel riciclaggio dell'acqua.
Desalificazione: Lo scarto del RO (osmosi inversa) ha un gran quantità dell'acqua. Con ME l'acqua può essere riciclata.
Industria di Pharma di industria chimica: Per la produzione del prodotto la concentrazione desiderata è richiesta o necessità desiderata del materiale di essere separato. Facendo uso di ME il sistema concentrazione desiderata è raggiunto.
Industria del latte: Il latte può essere concentrato in ME sistema.
Sugar Industry: Il succo zuccherato dello zucchero può essere concentrato con ME sistema.
Industrie alimentari: La concentrazione nel succo di pomodoro, le salsiccie, concentrazione nel succo di frutta può essere fatta in ME sistema.
Vantaggi: L'evaporazione può essere raggiunta con consumo basso di fonte di calore.
Tre specifiche con pellicola discendente tipiche dell'evaporatore di effetto e parametri tecnici:
|
Parametro Specifiche |
HP-3.0 | HP-4.5 | HP-6.0 | HP-9.0 | HP-12.0 | HP-15 | HP-20 | HP-24 | HP-30 | HP-50 | |
|
Evaporazione capacità (kg/hr) |
3000 | 4500 | 6000 | 9000 | 12000 | 15000 | 20000 | 24000 | 30000 | 50000 | |
|
Consumo di vapore crudo (kg/hr) |
900 | 1350 | 1800 | 2700 | 3600 | 4500 | 4500 | 7200 | 9000 | 15000 | |
|
Grado di vuoto di ogni effetto |
In primo luogo Effetto |
0 | |||||||||
|
In secondo luogo Effetto |
448 | ||||||||||
| (mmHg) |
Terzo Effetto |
640 | |||||||||
|
Temperatura di evaporazione di ogni effetto |
In primo luogo Effetto |
99 | |||||||||
|
In secondo luogo Effetto |
76 | ||||||||||
|
Terzo Effetto |
53 | ||||||||||
|
Pressione del vapore per evaporazione (MPa) |
0.6-1.0 (pressione assoluta) | ||||||||||
| Contenuto di solidi in alimentazione (%) | 6-7 (esempio della polpa del cereale) | ||||||||||
| Sbocco del contenuto di solidi (%) | 42-48 (esempio della polpa del cereale) | ||||||||||

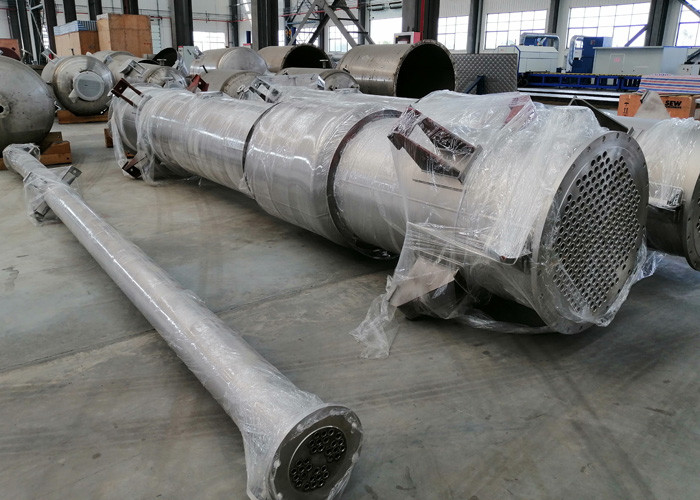

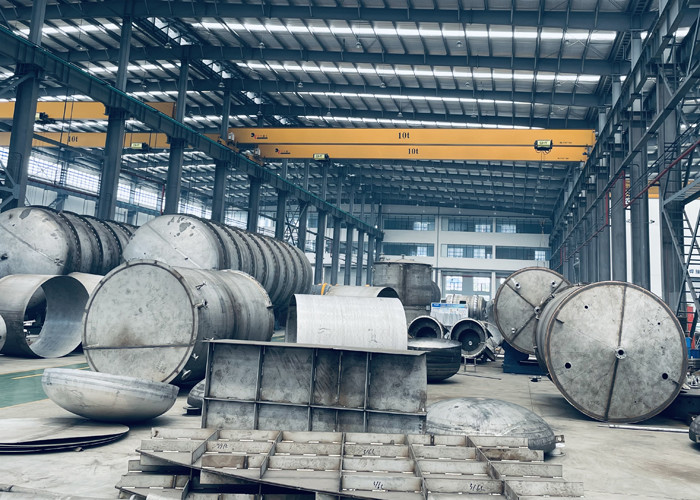

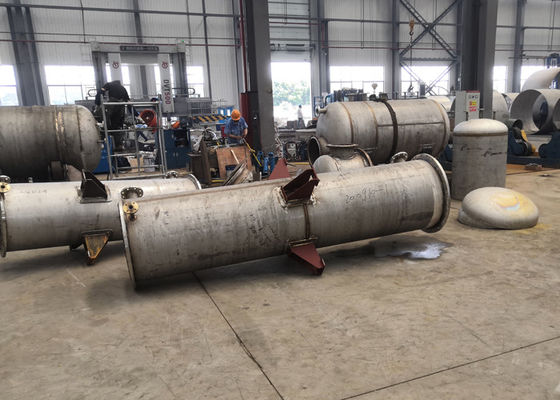

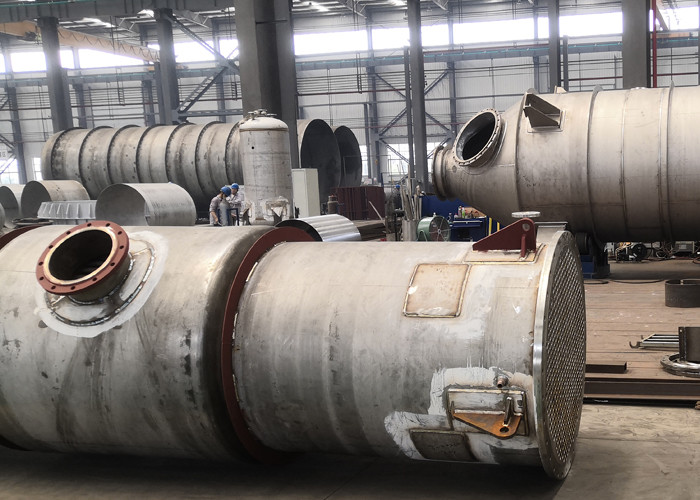

Il nostro sito di produzione ed il sito del cliente
