Multi evaporatore economizzatore d'energia della MVR di effetto per evaporazione e cristallizzazione del solfato di sodio
Che cosa è ME (sistema di evaporazione a più effetti)?
Il sistema dell'evaporatore a più effetti è un sistema in cui gli evaporatori multipli di unico effetto sono collegati in serie per raggiungere l'evaporazione continua. Poiché l'evaporazione è un processo che consuma un gran numero di vapore per generare il vapore secondario, per utilizzare pienamente i cascami di calore di vapore, il vapore secondario precedente è presentato generalmente nell'effetto seguente come fonte di calore. Ciò massimizza l'efficienza di utilizzazione di energia mentre assicura l'evaporazione.
La selezione del numero delle fasi dell'evaporatore a più effetti dipende dai vari fattori quali le proprietà materiali specifiche, la concentrazione dei materiali ricevuti ed uscenti, la temperatura ed il costo del consumo di energia. In linea generale, più fasi provocheranno il consumo più basso del vapore. Inoltre siamo commessi a fornire gli evaporatori a più effetti e le soluzioni adatti per vari materiali.
Processo materiale
(1) la materia prima è consegnata al preriscaldatore primario anteriore dalla pompa d'alimentazione attraverso il flussometro elettromagnetico e poi fornisce la cima del radiatore di effetto primario tramite il distributore commerciale liquido per evaporazione e concentrazione con pellicola discendente primarie;
(2) il liquido concentrato primo effetto è trasportato al distributore commerciale superiore del secondo radiatore di effetto dalla pompa di circolazione del primo di effetto materiale del fondo per concentrazione con pellicola discendente secondaria di evaporazione.
(3) il liquido concentrato secondo effetto è trasportato al distributore commerciale superiore del terzo radiatore di effetto dalla pompa di circolazione del secondo di effetto materiale del fondo per i tempi di terzo di concentrazione con pellicola discendente di evaporazione;
(4) scarico liquido concentrato effetto di terzo, secondo la rilevazione online dell'idrometro, rilevazione in tempo reale della concentrazione materiale, se la concentrazione materiale raggiunge i requisiti stabiliti, sarà collegato con la valvola di scarico per aprire la valvola di scarico e trasportare il materiale al carro armato del prodotto finito, altrimenti, aprirà la valvola materiale di circolazione per trasformare il materiale riciclare ancora l'evaporatore per ri evaporazione.
Processo del vapore
Il vapore crudo entra nel radiatore di effetto primario per concentrazione di riscaldamento di evaporazione: il vapore secondario generato dall'effetto primario riscalda l'effetto secondario, ecc. Il vapore secondario generato dal terzo effetto entra nel condensatore dell'estremità per condensazione che si raffredda e l'acqua condensata è scaricata dalla pompa condensata.
Processo condensato
L'acqua condensata prodotta dall'effetto primario che preriscalda i materiali tramite il tubo di trasferimento dell'acqua al fondo delle coperture, per conservare il consumo di vapore crudo;
L'acqua condensata prodotta dall'effetto di terzo e secondario è scaricata dalla pompa condensata e lo scarico ha raggiunto l'inquinamento zero. Il gas non di condensazione è collegato al condensatore dell'estremità dal tubo di gas non di condensazione ed è scaricato dal pulsometro.
Caratteristica
1. Capacità di evaporazione: Da 500Kg/h a 80T/h
2. materiale: Acciaio inossidabile 304 o acciaio inossidabile 316L;
3. evaporazione veloce e di bassa temperatura chiusa completa di processo;
4. i tubi interni sono specchio che lucida i tubi sanitari senza cuciture, in modo dal materiale non è facile da incollare sul tubo. È facile per pulire;
5. consumo basso del vapore: il vapore 1kg può evaporare 3.5-4 chilogrammi di acqua;
6. temperatura bassa di evaporazione: la parte di vapore secondario può essere inalata nel radiatore di unico effetto attraverso il tipo di spruzzo pompa di pressione calda. Ciò utilizzerebbe pienamente il calore e la temperatura di evaporazione è bassa.
7. grande rapporto di concentrazione: adotti l'evaporazione con pellicola discendente, che fanno il liquido materiale con la più grande viscosità sono facili da scorrere ed evaporare, riportare in scala duro, breve tempo-concentrazione, il rapporto di concentrazione può raggiungere a 1: 5.
8. Questa attrezzatura può realizzare la produzione automatica, amministrazione di sistema intellettuale, che è conforme alla norma di GMP.
9. Può essere progettato nel processo tecnologico differente secondo le caratteristiche differenti dei materiali e delle esigenze degli utenti differenti.
Tre specifiche con pellicola discendente tipiche dell'evaporatore di effetto e parametri tecnici:
Parametro Specifiche |
HP-3.0 | HP-4.5 | HP-6.0 | HP-9.0 | HP-12.0 | HP-15 | HP-20 | HP-24 | HP-30 | HP-50 | |
Evaporazione capacità (kg/hr) |
3000 | 4500 | 6000 | 9000 | 12000 | 15000 | 20000 | 24000 | 30000 | 50000 | |
Consumo di vapore crudo (kg/hr) |
900 | 1350 | 1800 | 2700 | 3600 | 4500 | 4500 | 7200 | 9000 | 15000 | |
Grado di vuoto di ogni effetto |
In primo luogo Effetto |
0 | |||||||||
In secondo luogo Effetto |
448 | ||||||||||
(mmHg) |
Terzo Effetto |
640 | |||||||||
Temperatura di evaporazione di ogni effetto |
In primo luogo Effetto |
99 | |||||||||
In secondo luogo Effetto |
76 | ||||||||||
Terzo Effetto |
53 | ||||||||||
Pressione del vapore per evaporazione (MPa) |
0.6-1.0 (pressione assoluta) | ||||||||||
Contenuto di solidi in alimentazione (%) | 6-7 (esempio della polpa del cereale) | ||||||||||
Sbocco del contenuto di solidi (%) | 42-48 (esempio della polpa del cereale) |
Grafico di principio di funzionamento

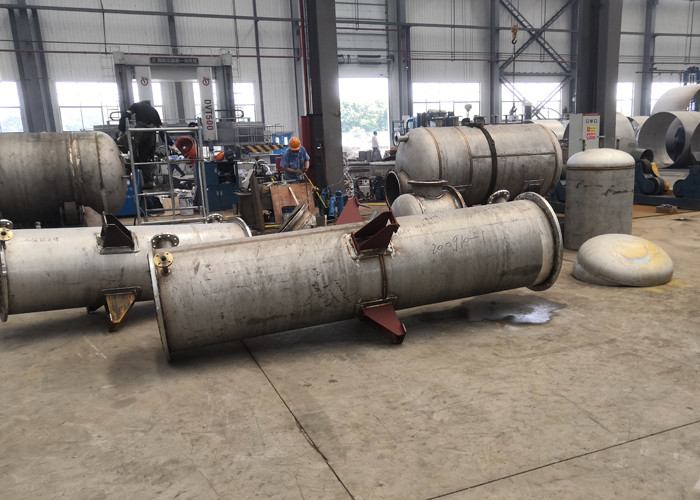

Sito della funzione del cliente
