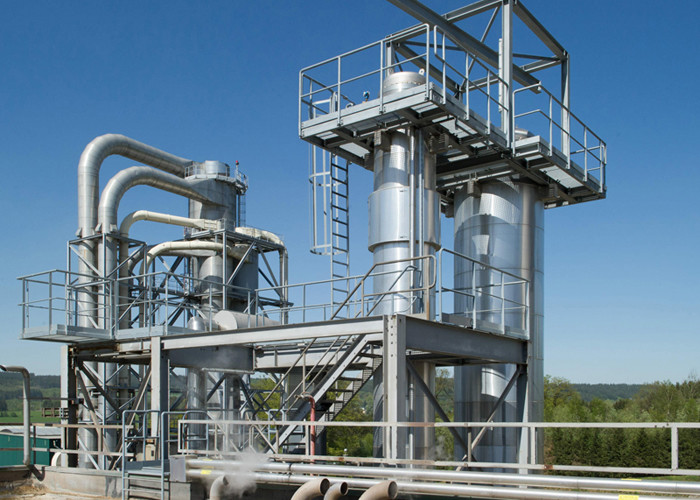

Evaporatore di acciaio inossidabile TVR con vapore Jet Pump

Alta scala industriale efficiente della colonna di distillazione di TVR dell'evaporatore di acciaio inossidabile di TVR con la pompa del getto di vapore

EVAPORATORI DI TVR

Gli evaporatori di TVR usano la ricompressione termica del vapore ai recompress un la parte del vapore dal separatore del vapore e la mescolano con il vapore per riscaldare la prima fase.

Processo per l'evaporatore di TVR

La ricompressione termica del vapore (TVR) ha luogo normalmente attraverso una o più fasi utilizzando il vapore medio o ad alta pressione in un espulsore che riciclano una parte del vapore dal separatore e dalla mescolanza del vapore con il vapore. Questa miscela è usata per il riscaldamento della prima fase di evaporazione.

Il consumo del vapore per un evaporatore di TVR varierà fra approssimativamente 0,3 - 0,07 chilogrammi di vapore per evaporazione dell'acqua di chilogrammo secondo il numero delle fasi sopra cui la ricompressione ha luogo.

Questa progettazione prevede macchinario meno costoso che diritto le progettazioni riscaldate a vapore ma richiede la pressione motore del vapore.

Termo compressori

I termo compressori sono destinati per riciclare l'energia termica catturando e recompressing la fuga di vapore per uso altrove.

I termo compressori, come gli espulsori, non hanno parti mobili. La progettazione meccanica consiste di un petto di vapore, di un supporto dell'ugello, degli ugelli e di un diffusore.

Il termo compressore usa il vapore ad alta pressione, come liquido motore, che entra nel petto di vapore e si espande attraverso l'ugello.

Il vapore ad alta velocità poi trascina la fuga di vapore, in una camera di carburazione in cui i liquidi si combinano.

I liquidi misti poi recompressed ad una pressione immediata tramite il diffusore, che funge da ugello al contrario, riconvertente l'energia di velocità per fare pressione sull'energia.

I termo compressori sono progettati per le applicazioni nell'alimento, nel petrolio, nel prodotto chimico, nel potere e nelle industrie della carta. La ricompressione termica si applica tipicamente nelle industrie del succo e della latteria per riprendere e riutilizzare il vapore dagli evaporatori durante il processo di concentrazione.

Tutti i termo compressori sono progettati e la prestazione ha provato per rispondere alle specifiche impegnative del nostro cliente.

Per imparare più circa i termo sistemi di recupero di calore del compressore e per discutere il vostro processo o applicazione specifico, senta libero prego per contattarci.

Caratteristiche

Soltanto una frazione dell'energia di evaporazione deve essere usata sotto forma di vapore vivo.

Costi di investimento bassi.

L'adattamento in impianti esistenti è possibile.

Adatto per varie applicazioni.

Varianti

Aumento nel numero delle fasi per ridurre il consumo del vapore.

Con o senza la separazione del sale.

Concetti di preriscaldamento differenti.

Condensazione del vapore in eccedenza in mescolanza o condensatori a superficie.

Disegno di principio di funzionamento

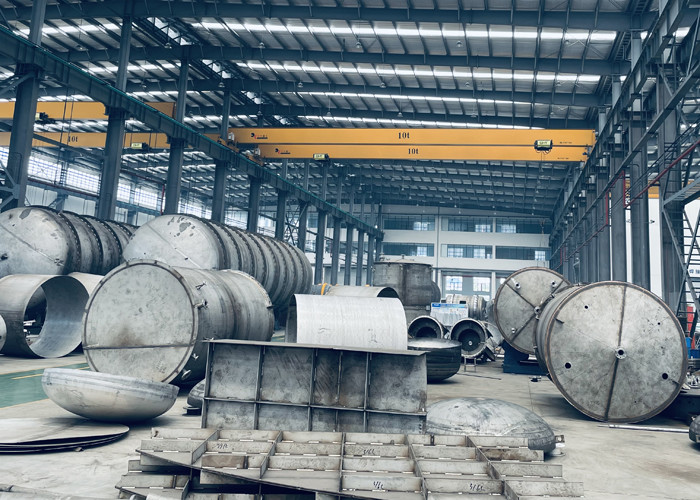

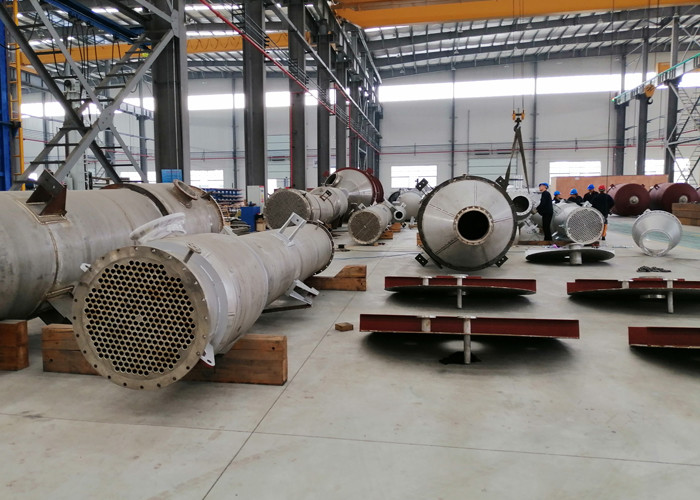

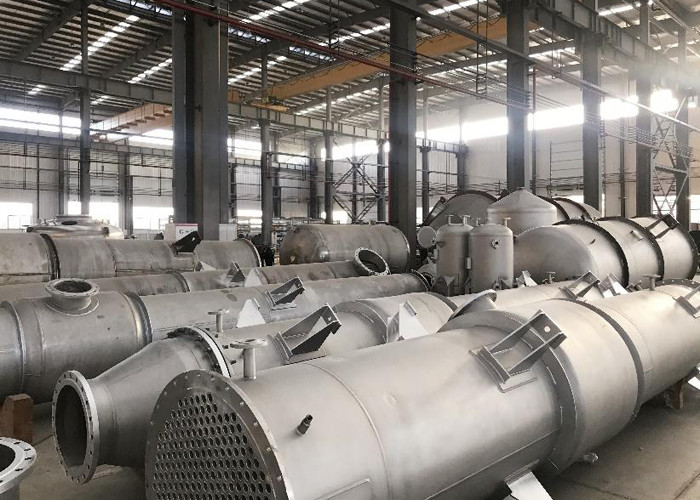

Sito dell'officina

Certificato
