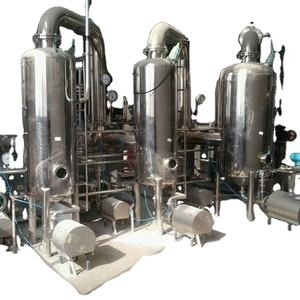

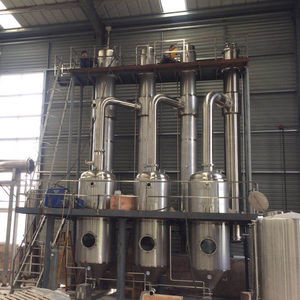

Evaporatore in acciaio inossidabile ad alta efficienza TVR Colonna di distillazione TVR Scala industriale con pompa a getto di vapore
Evaporatori TVR
Gli evaporatori TVR utilizzano la ricompressione termica del vapore per ricomprimere una parte del vapore dal separatore di vapore e mescolarlo con il vapore per riscaldare il primo stadio.
Processo per l'evaporatore TVR
Thermal Vapour Recompression (TVR) normally takes place across one or more stages by utilizing medium or high pressure steam in an ejector which recycle a portion of the vapour from the vapour separator and mixing it with the steamQuesta miscela viene utilizzata per riscaldare la prima fase di evaporazione.
Il consumo di vapore di un evaporatore TVR varia tra circa 0,3 e 0,07 kg di vapore per kg di evaporazione dell'acqua, a seconda del numero di fasi di ricompressione.
Questa progettazione prevede macchinari meno costosi rispetto ai progetti a vapore diretto, ma richiede una pressione di vapore motrice.
Termocompressori
I termocompressori sono progettati per riciclare l'energia termica catturando e ricomprimendo il vapore di scarico per l'uso altrove.
I termocompressori, come gli ejectori, non hanno parti mobili.
Il termocompressore utilizza vapore ad alta pressione, come fluido motore, che entra nel cassetto del vapore e si espande attraverso l'ugello.
Il vapore ad alta velocità trasporta poi il vapore di scarto in una camera di miscelazione dove i fluidi vengono combinati.
I fluidi miscelati vengono quindi ricompressi a una pressione immediata attraverso il diffusore, che agisce come un ugello al contrario, riconvertendo l'energia di velocità in energia di pressione.
I termocompressori sono progettati per applicazioni nel settore alimentare, petrolifero, chimico, energetico e della carta.La ricompressione termica è generalmente applicata nelle industrie lattiero-casearie e dei succhi per recuperare e riutilizzare il vapore degli evaporatori durante il processo di concentrazione.
Tutti i termocompressori sono progettati su misura e testati per soddisfare le specifiche dei nostri clienti.
Per saperne di più sui sistemi di recupero del calore dei termicompressori e per discutere del processo o dell'applicazione specifica, non esitate a contattarci.
Caratteristiche
Solo una frazione dell'energia di evaporazione deve essere utilizzata sotto forma di vapore vivo.
Bassi costi di investimento.
È possibile effettuare il retrofitting in impianti esistenti.
Adatto a varie applicazioni.
Varianti
Aumento del numero di fasi per ridurre il consumo di vapore.
Con o senza separazione del sale.
Diversi concetti di pre riscaldamento.
Condensazione del vapore in eccesso nei condensatori di miscelazione o di superficie.
Confronto delle prestazioni per DiversiEvaporatore | ||||
Articolo | Evaporatore a effetto singolo | evaporatore multi-effetto | Evaporatore TVR | Evaporatore MVR |
Consumo di energia | Il consumo di energia è molto più elevato di altri, 1 tonnellata di acqua consumerà 1 tonnellata di vapore in teoria | Risparmio energetico | Base su evaporatore tradizionale multi-effetto, aggiunto un altro effetto, ma necessaria una maggiore pressione a vapore | La tecnologia più economica per l'evaporatore, ma con un consumo di energia da 10 a 40 kWh |
Spazio a pavimento | Piccolo | grande | grande | piccole |
Fonti energetiche | corrente elettrica, rete di tubi a vapore e caldaia | corrente elettrica, rete di tubi a vapore e caldaia | il vapore e l'energia, bisogno di rete di tubi di vapore e caldaia, bisogno di vapore ad alta pressione. | elettricità, non hanno bisogno di rete di tubi, tutto il sistema di circolazione a circuito chiuso |
Automazione | Semi-automatico | Funzionamento completamente automatico, evaporazione continua | Funzionamento completamente automatico, evaporazione continua | Funzionamento completamente automatico, evaporazione continua |
Disegno del principio di funzionamento
