Distillatore d'acqua industriale Macchina di evaporazione a vuoto evaporatore TVR
Descrizione
Il sistema di evaporazione TVR è migliorato rispetto al sistema che scarica direttamente vapore secondario.Dal momento che la pompa di calore a getto 1 kg di vapore ad alta pressione può solo espellere 00,3 kg di vapore secondario, quindi, sebbene questo sistema sia semplice e compatto, la sua efficienza energetica è relativamente bassa.Le forme comuni di evaporazione con pompa di calore sono generalmente la suddetta evaporazione con pompa di calore a getto (TVR) e l'evaporazione con pompa di calore a compressione meccanica a vapore secondario a compressione diretta (MVR)Negli ultimi anni, a causa dei significativi progressi compiuti nei materiali di costruzione, nelle strutture e nelle tecnologie di produzione e dell'aumento dei prezzi dell'energia, la produzione di energia è aumentata in modo significativo.le pompe di calore a compressione meccanica sono diventate sempre più importantiLe pompe di calore sono ampiamente utilizzate per l'evaporazione e la concentrazione di varie soluzioni diluite.l'uso della tecnologia di evaporazione con pompa di calore si è dimostrato molto economicoIl dispositivo di pompa di calore ha bisogno solo di consumare una piccola quantità di energia di alta qualità per ottenere più energia termica, riducendo così lo spreco di energia.il consumo energetico dell'evaporazione con pompa di calore è molto inferiore a quello dell'evaporazione a effetto singolo o a effetto multiplo;, e l'uso della tecnologia delle pompe di calore può sostituire un gran numero di caldaie, risparmiando carburante, riducendo l'inquinamento atmosferico e riducendo l'uso di calore di scarico.L'igiene ambientale della città è destinata a migliorareL'evaporazione con pompa di calore è un metodo di evaporazione molto affidabile con basso consumo energetico.è stato ampiamente utilizzato nel processo chimico.
Specificità
| Confronto dei costi di esercizio degli evaporatori da 10 T/h |
|
| Nome |
Evaporatore MVR |
Evaporatore a triplo effetto |
|
| Costo del consumo di vapore |
0.6 ((consumo di vapore di pre riscaldamento del materiale) t/h×180RMB/t=108RMB/h |
[4,0+0,6 ((consumo di vapore di pre riscaldamento del materiale) ]t/h×180RMB/t=828RMB/h |
|
| Carica elettrica |
500kw/h × 0,80RMB/kw = 400RMB/h |
160kw/h × 0,80RMB/kw = 128RMB/h |
|
| Recupero dell'acqua condensata |
10.6t/h×3RMB/t=32RMB/h |
14.6t/h×3RMB/t=44RMB/h |
|
| Costo di esercizio per ora |
108+400-32=476RMB/h |
828+128-44=912RMB/h |
|
| Costi operativi annuali |
476RMB/h×24h×300day=3427200RMB |
912 RMB/h×24h×300day=6566400 RMB |
|
| Differenze annuali dei costi operativi:6566400-3427200=3139200RMB |
Caratteristica
Il sistema di evaporazione a circolazione forzata MVR è costituito dalle attrezzature principali dell'evaporatore, del separatore e della pompa a circolazione forzata e del compressore di vapore.Il materiale scambia calore con il vapore al di fuori del tubo nel tubo dell'evaporatore, e la temperatura aumenta; la soluzione dopo l'aumento della temperatura è divisa in due fasi di vapore e soluzione, e il vapore sale fino al separatore,e il demister separa il liquido trasportato nel vaporeLe goccioline vengono purificate e inviate al compressore.Il compressore comprime il vapore e lo trasporta al guscio dell'evaporatore per riscaldare il vapore per realizzare il riciclaggio secondario del vapore e l'evaporazione continuaL'evaporazione produce vapore secondario che trabocca dal materiale, il materiale viene concentrato in materiale sovrasaturi, cristallizzato,e lo slurry cristallino viene estratto dalla conduttura di circolazione dalla pompa di scaricoIl liquido madre entra nella pompa di circolazione forzata, entra nell'evaporatore sotto l'azione della pompa di circolazione e poi evapora.Questo ciclo viene continuamente evaporato per concentrarsi e cristallizzarsi. Ha i seguenti vantaggi: 1. adatto per materiali ad alta viscosità, 2. materiali con particelle; 3. elevato rapporto di concentrazione; 4. elevata portata di gasdotti,non è facile asciugare la parete o la scala.
Applicazione
Evaporazione e concentrazione per l'industria di processo
1) fermentazione degli alimenti (aginomoto, acido citrico, amido e zucchero)
2)farmacia (preparazione tradizionale di medicina cinese, concentrazione a bassa temperatura della medicina occidentale)
3) sostanze chimiche fini (pesticidi, coloranti sintetici, pigmenti organici, vernici, spezie ed essenze, cosmetici)
4) sostanza chimica contenente cloro (concentrazione di acqua salata)
5) desalinizzazione dell'acqua di mare
6) metallurgici in
Soluzione "zero emissione" per le acque reflue industriali
1)Acqua di scarico di ammoniaca e cloruri, acqua di scarico di sali inorganici multipli
2) acque reflue di elettroplatazione
3) stampa e tintura delle acque reflue
4) Acque reflue dell'industria alimentare
5) acque reflue di carta
6) acque reflue petrochimiche e metallurgiche

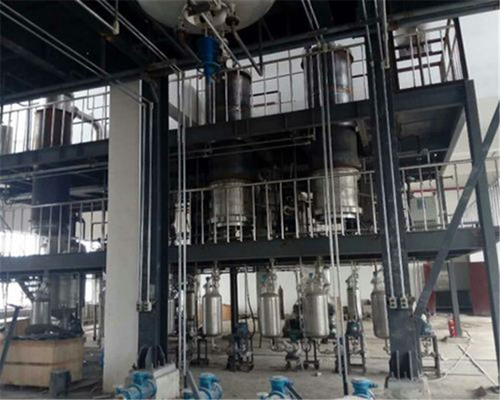

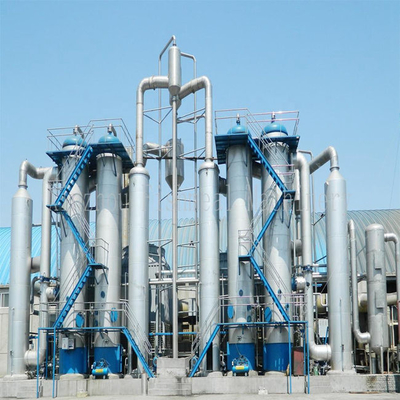

Immagine
Introduzione al sistema MVR
sistema di ricompressione meccanica per vaporizzazione, denominato MVR, il cui principio consiste nel comprimere il secondo vapore generato dall'evaporatore da un compressore a vapore ad alta efficienza;Questo processo trasferisce energia elettrica a energia alimentare e alza la pressione e la temperatura del secondo vaporeIl secondo vapore con temperatura più elevata verrà inviato nella stanza di evaporazione per riscaldare il prodotto per l'evaporazione.Utilizzando meno energia che è l'energia meccanica della ruota della lama del compressore come la pompa di calore di compressioneIn questo caso, non è necessario aggiungere il primo vapore come mezzo di riscaldamento.
VANTAGgio del sistema MVR
(1)Consumo energetico e costi operativi più bassi, consumo di energia elettrica di una tonnellata di evaporazione dell'acqua è di 15-50kw. (2) La differenza di temperatura è piccola, il riscaldamento è delicato, la perdita di prodotto è minore.
(3)Struttura compatta e costi di costruzione inferiori; superficie di impianto inferiore del 50% a quella dei tradizionali evaporatori.
(4)L'ambiente è amichevole, senza gas e senza vapore.
(5)Buona adattabilità in condizioni di basso carico, buona flessibilità di funzionamento e durata di vita più lunga.
(6)Il consumo di acqua circolare è basso e il risparmio energetico è evidente.
(7)Non è necessario il vapore fresco.
(8)L'evaporazione può essere effettuata a temperature inferiori a 40°C e non è necessario congelare le apparecchiature, particolarmente adatte ai prodotti di attività termica.
|
|
|
|
|
|
|
|
|
|
Consumo di vapore
(t vapore/t acqua)
|
|
|
|
|
|
|
|
|
Applicazione
Applicabile in molteplici settori, quali: soluzione a "zero rilascio" per le acque reflue industriali, Evaporazione e concentrazione per l'industria di processo, fermentazione alimentare (aginomoto, acido citrico,amido e zucchero), prodotti chimici fini (pesticidi, coloranti sintetici, pigmenti organici, vernici, spezie ed essenze, cosmetici), prodotti chimici al cloro (concentrazione di acqua salata), desalinizzazione dell'acqua di mare e industria metallurgica, ecc.
