Sistema termico automatico di evaporazione di TVR di ricompressione del vapore con servizio locale
Ricompressione termica del vapore (TVR)
Un metodo per ridurre il consumo di energia di un sistema riscaldato a vapore dell'evaporatore.
Usa il vapore ad alta pressione come il liquido di motivo ad un espulsore del vapore, per trascinare il vapore a bassa pressione riciclato e per scaricare il vapore combinato ad una pressione intermedia più utile.
Il ciclo di compressione del vapore conta sulla temperatura di condensazione del vapore a bassa pressione che aumenta con l'aumento nella pressione.
Descrizione trattata
La soluzione è preriscaldata con il condensato ed entra nel circuito di evaporazione. Qui si mescola con la soluzione distribuita e si scalda in radiatore H. Nell'evaporatore V, il solvente (acqua) evapora mentre raffredda la soluzione alla temperatura d'ebollizione. Il vapore risultante del vapore è compresso ad un livello di temperatura ed ad alta pressione dalla pompa del getto di vapore con l'aiuto di vapore, di modo che può essere usato come medium di riscaldamento per il riscaldamento della soluzione distribuita. Il vapore in eccesso è condensato. Se il sale sarà cristallizzato nella pianta, ulteriore concentrato d'evaporazione la soluzione a tal punto che gli a cristallo sono formati. Se desiderati, i cristalli nella sospensione possono poi essere separati dalla soluzione ed essere asciugati.
Caratteristiche
Soltanto una frazione dell'energia di evaporazione deve essere usata sotto forma di vapore vivo.
Costi di investimento bassi.
L'adattamento in impianti esistenti è possibile.
Adatto per varie applicazioni.
PUNTI CULMINANTI
La produzione lunga esegue dovuto i livelli igienici elevati
Tecnologia collaudata
Completamente pulibile (pulire sul posto)

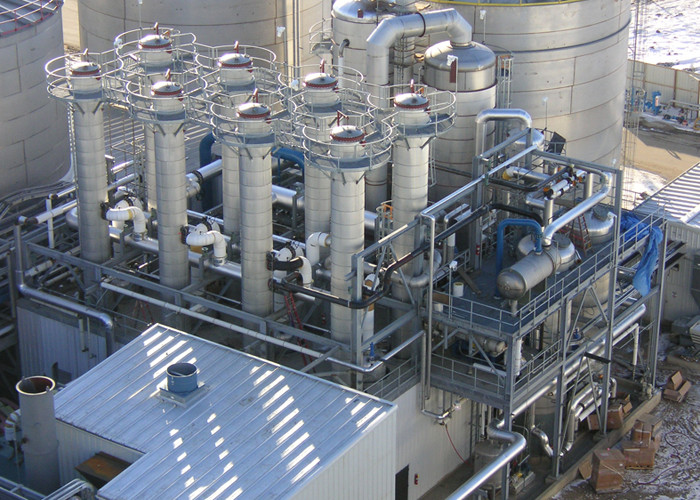

Evaporatore di TVR
Capacità di evaporazione dell'acqua (t/h)
1,2, 1,5, 2,4, 3,3.6, 4,5,6,6.5, 8,10,12,15,18,20,22,25,30,35,40,45,50,55,60,65,75,85,100,120,150,180,200,240,270,300 ......
Questa attrezzatura è un'attrezzatura continua di concentrazione, che è composta di pompa di calore del vapore di TVP, di tubo del riscaldamento, di camera di evaporazione, di condensatore, di pulsometro, di pompa di circolazione di scarico e di piattaforma dell'operazione. È adatta a concentrazione in alimento, farmaceutica, chimica, nella bioingegneria, nell'ingegneria ambientale, nel recupero liquido residuo ed in altre industrie. Questa attrezzatura adotta la tecnologia della pompa di calore di TVR, in modo da risparmiare molta energia. L'aggiunta della pompa di calore di TVR può risparmiare l'energia, almeno equivalente ad un nuovo effetto, cioè, il consumo del vapore di effetto quattro + di TVR è basicamente lo stesso di quello di effetto cinque.
Confronto di prestazione per l'evaporatore differente | ||||
Oggetto | Evaporatore di singolo effetto | evaporatore a più effetti | Evaporatore di TVR | Evaporatore della MVR |
Consumo di energia | il consumo di energia è molto superiore a altri, l'acqua 1ton consumeranno il vapore 1Ton nella teoria | comparativamente risparmio energetico | La base sull'evaporatore a più effetti tradizionale, un nuovo effetto aggiunto, ma vapore ad alta pressione guidato ha avuto bisogno di | La tecnologia più economizzatrice d'energia per l'evaporatore, ma consumo di energia 10-40kwh |
Ingombro a pavimento | Piccolo | grande | grande | piccolo |
Fonti di energia | il vapore & il potere, hanno bisogno della rete di tubazioni del vapore e della caldaia | il vapore & il potere, hanno bisogno della rete di tubazioni del vapore e della caldaia | il vapore & il potere, hanno bisogno della rete di tubazioni del vapore e la caldaia, ha bisogno del vapore ad alta pressione. | l'elettricità, non ha bisogno della rete di tubazioni, tutto il sistema di circolazione del fine-ciclo |
Automaticità | Semi automatici | Operazione automatica completa, evaporazione continua | Operazione automatica completa, evaporazione continua | Operazione automatica completa, evaporazione continua |
Funzione di rata & di produzione
