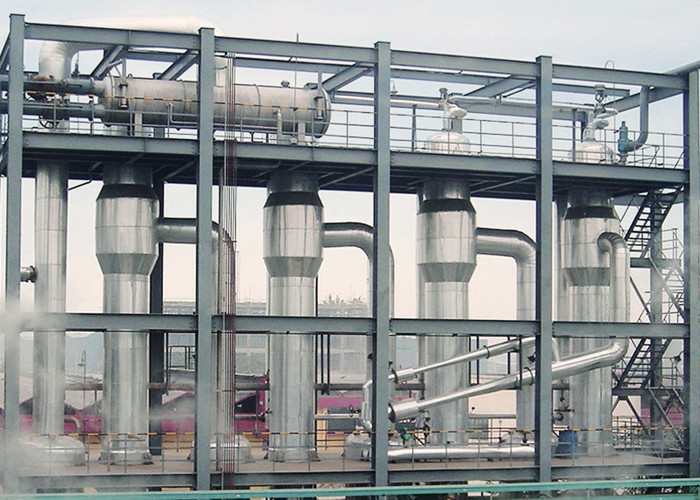

Evaporatore termico con pellicola discendente di ricompressione del vapore

Evaporatori termici di ricompressione del vapore

Prezzo franco fabbrica per il sistema termico di evaporazione di ricompressione del vapore secondo il requisito dei clienti

gli evaporatori termici di ricompressione del vapore (TVR) utilizzano un compressore termico per ridurre il vapore richiesto per libbra di evaporazione-ultimo che riduce i costi del consumo di energia e di risparmio.

Come lavoro termico degli evaporatori di ricompressione del vapore

Per ridurre il consumo di energia, il vapore acqueo da un evaporatore è trascinato e compresso con vapore ad alta pressione in un compressore termico in modo da può essere condensato nello scambiatore di calore dell'evaporatore. La pressione risultante è intermedia a quella del vapore motore e del vapore acqueo. Un compressore termico è simile ad un eiettore d'aria del getto di vapore utilizzato per mantenere il vuoto in un evaporatore.

Soltanto una parte del vapore da un evaporatore può essere compressa in un compressore termico con il resto condensato nello scambiatore di calore di seguente-effetto o in un condensatore. Un compressore termico è utilizzato normalmente su un evaporatore di unico effetto o sul primo effetto di un evaporatore di triplo-effetto o doppio per ridurre il consumo di energia. Come ricompressione meccanica, la ricompressione termica è più applicabile ai liquidi bollire punti bassi di aumento ed alle temperature differenziali basse a moderate nello scambiatore di calore minimizzare il rapporto di compressione.

L'evaporatore di doppio effetto con ricompressione termica richiede 33% meno vapore che il doppio effetto convenzionale. In pratica, l'uso del vapore per il doppio effetto con ricompressione termica è comparabile a quello di un evaporatore di triplo-effetto.

Caratteristiche del cristallizzatore termico di evaporazione di ricompressione del vapore:

1. Nel corso di ricompressione termica del vapore, il vapore nella camera d'ebollizione recompressed ad un ad alta pressione nella camera di riscaldo secondo il principio della pompa di calore.

2. La temperatura del vapore saturo che corrisponde a questa pressione di riscaldamento del vapore è alta

Parametri termici del cristallizzatore di evaporazione di ricompressione del vapore:

Evaporazione (t/h) 0.5-4

Evaporazione 0.2x del consumo del vapore (t/h)/metro crudi di tre-effetto

Pressione cruda del vapore (MPa) 0.2-0.4

Rapporto del consumo di energia del vapore (t/t) 0,02

Evaporazione di energia elettrica (chilowatt) (28-62) x

Il compressore fornisce la gamma di temperature 10-40℃

Gamma di temperature di evaporazione 40-80℃

APPLICAZIONE

L'evaporatore TVR con pellicola discendente fornisce un sistema completamente automatico e continuo di evaporazione. L'evaporatore TVR con pellicola discendente è adatto a produzione della gamma di prodotti completa. Il sistema è progettata specifica del cliente e quindi disponibile per una vasta gamma di composizioni e di capacità del prodotto.

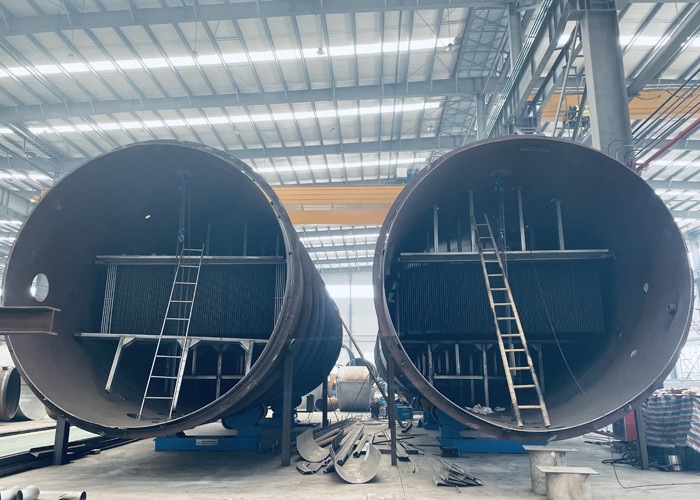

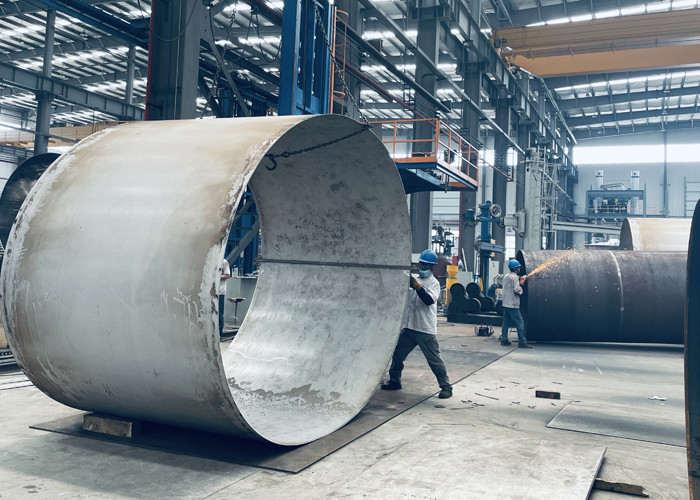

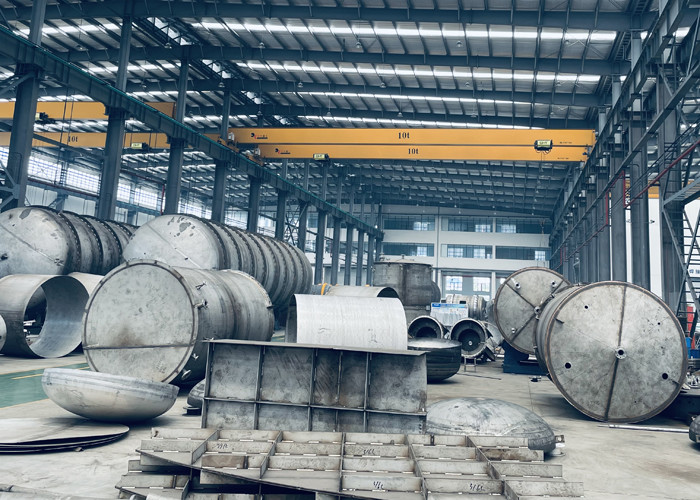

Attrezzatura di produzione avanzata
