Evaporazione termica di ricompressione del vapore ampiamente usata per evaporazione Consentration e cristallizzazione
Ricompressione termica del vapore (TVR)
Un metodo per ridurre il consumo di energia di un sistema riscaldato a vapore dell'evaporatore.
Usa il vapore ad alta pressione come il liquido di motivo ad un espulsore del vapore, per trascinare il vapore a bassa pressione riciclato e per scaricare il vapore combinato ad una pressione intermedia più utile.
I rlies del ciclo di compressione del vapore sulla temperatura di condensazione del vapore a bassa pressione che aumenta con l'aumento nella pressione.
Campo di applicazione:
Il cristallizzatore termico di evaporazione di ricompressione del vapore è ampiamente usato in alimento, amido, bevanda, farmaceutico, antiparassitario, prodotto chimico ed altre industrie come pure un'evaporazione e un'attrezzatura di concentrazione nei campi dell'acqua di scarico di alta concentrazione nei progetti ambientali di trattamento delle acque. È particolarmente adatto ad evaporazione, concentrazione e cristallizzazione di sali inorganici quale il cloruro di sodio, soda caustica e soluzioni concentrate che contengono i solventi organici.
Composizione nel sistema:
Preriscaldatore, compressore del vapore, evaporatore, separatore, pompa di circolazione, sistema di controllo elettrico, sistema del collegamento della conduttura, piattaforma della struttura d'acciaio ed altri sistemi.
Quando il vapore termico recompressed, secondo il principio della pompa di calore, il vapore dalla camera d'ebollizione è compresso ad un ad alta pressione nella camera di riscaldo; cioè l'energia si aggiunge al vapore. Poiché la temperatura del vapore saturo che corrisponde alla pressione nella camera di riscaldo è più alta, il vapore può essere riutilizzato per il riscaldamento. A questo fine, un compressore del getto di vapore è utilizzato. Funzionano secondo il principio di pompa a getto, non hanno parti mobili, sono semplici ed efficaci nella progettazione ed assicurano il più alta affidabilità di lavoro.
Facendo uso del vapore termico un compressore ha lo stessi vapore/effetto economizzatore d'energia come aggiunta dell'evaporatore di effetto. Il funzionamento del compressore termico del vapore richiede una certa quantità di vapore vivo, il cosiddetto vapore motore. Questo vapore motore deve essere inviato all'effetto seguente, o essere inviato al condensatore come vapore residuo. L'energia restante contenuta nel vapore residuo è approssimativamente equivalente all'energia fornita dal vapore motore.
La parte del vapore secondario dal separatore è guidata dal vapore di lavoro ad alta pressione ed entra nell'espulsore per mescolarsi, sollevare la pressione e poi per fornire la camera di riscaldo come vapore di riscaldamento per riscaldare il liquido. L'altra parte entra nel condensatore ed è scaricata dopo condensazione. Il vapore di riscaldamento è condensato nell'acqua nella camera di riscaldo ed è scaricato. La soluzione nel tubo è evaporata e concentrata nell'ambito del riscaldamento del vapore di riscaldamento ed è scaricata dopo il raggiungimento dei requisiti.
La pompa di calore del getto di vapore ha le caratteristiche della struttura semplice, dell'operazione stabile e del prezzo basso. Facendo uso di una pompa di calore del getto di vapore, l'efficienza è equivalente ad aggiungere un evaporatore di effetto.
Caratteristiche
Soltanto una frazione dell'energia di evaporazione deve essere usata sotto forma di vapore vivo.
Costi di investimento bassi.
L'adattamento in impianti esistenti è possibile.
Adatto per varie applicazioni.
Varianti
Aumento nel numero delle fasi per ridurre il consumo del vapore.
Con o senza la separazione del sale.
Concetti di preriscaldamento differenti.
Condensazione del vapore in eccedenza in mescolanza o condensatori a superficie.
Confronto di prestazione per l'evaporatore differente | ||||
Oggetto | Evaporatore di singolo effetto | evaporatore a più effetti | Evaporatore di TVR | Evaporatore della MVR |
Consumo di energia | il consumo di energia è molto superiore a altri, l'acqua 1ton consumeranno il vapore 1Ton nella teoria | comparativamente risparmio energetico | La base sull'evaporatore a più effetti tradizionale, un nuovo effetto aggiunto, ma vapore ad alta pressione guidato ha avuto bisogno di | La tecnologia più economizzatrice d'energia per l'evaporatore, ma consumo di energia 10-40kwh |
Ingombro a pavimento | Piccolo | grande | grande | piccolo |
Fonti di energia | il vapore & il potere, hanno bisogno della rete di tubazioni del vapore e della caldaia | il vapore & il potere, hanno bisogno della rete di tubazioni del vapore e della caldaia | il vapore & il potere, hanno bisogno della rete di tubazioni del vapore e la caldaia, ha bisogno del vapore ad alta pressione. | l'elettricità, non ha bisogno della rete di tubazioni, tutto il sistema di circolazione del fine-ciclo |
Automaticità | Semi automatici | Operazione automatica completa, evaporazione continua | Operazione automatica completa, evaporazione continua | Operazione automatica completa, evaporazione continua |
Disegno di principio di funzionamento

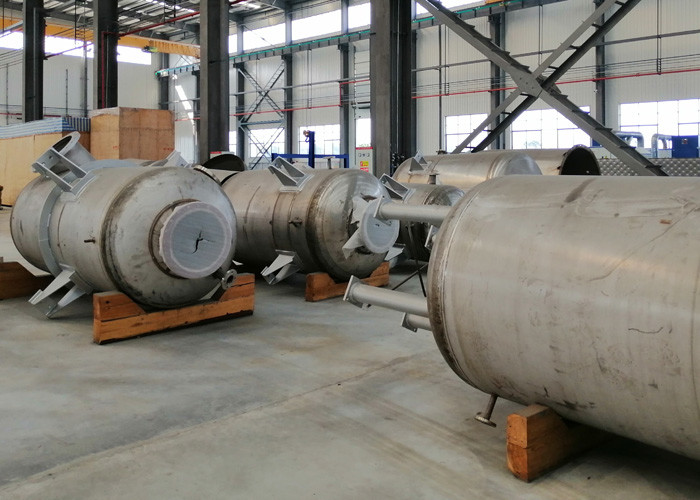

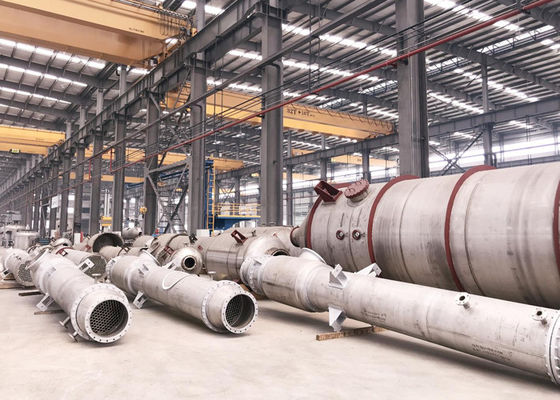

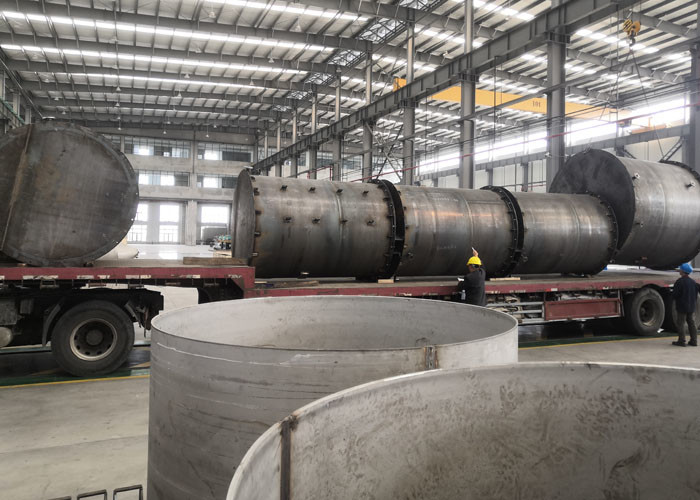

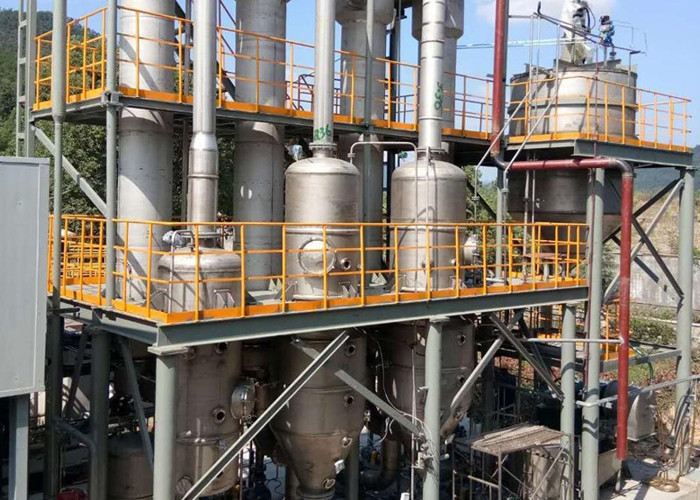

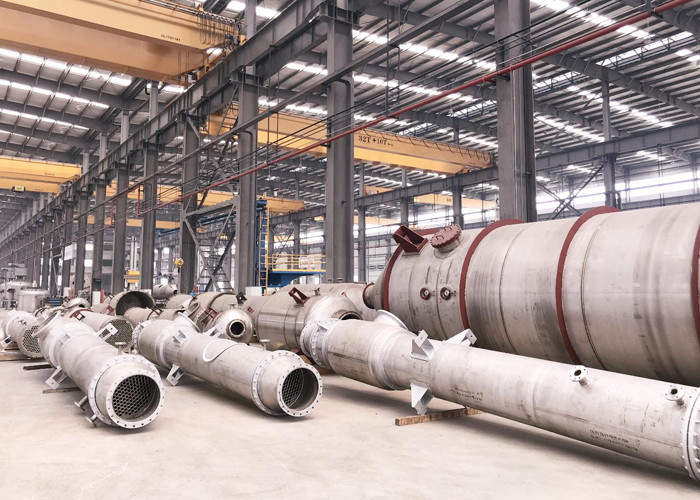

La nostra officina e l'installazione del cliente
