La ricompressione termica del vapore di acciaio inossidabile (TVR) dai termo compressori scaturisce vapore
Composizione nel sistema:
Preriscaldatore, compressore del vapore, evaporatore, separatore, pompa di circolazione, sistema di controllo elettrico, sistema del collegamento della conduttura, piattaforma della struttura d'acciaio ed altri sistemi.
Quando il vapore termico recompressed, secondo il principio della pompa di calore, il vapore dalla camera d'ebollizione è compresso ad un ad alta pressione nella camera di riscaldo; cioè l'energia si aggiunge al vapore. Poiché la temperatura del vapore saturo che corrisponde alla pressione nella camera di riscaldo è più alta, il vapore può essere riutilizzato per il riscaldamento. A questo fine, un compressore del getto di vapore è utilizzato. Funzionano secondo il principio di pompa a getto, non hanno parti mobili, sono semplici ed efficaci nella progettazione ed assicurano il più alta affidabilità di lavoro.
Facendo uso del vapore termico un compressore ha lo stessi vapore/effetto economizzatore d'energia come aggiunta dell'evaporatore di effetto. Il funzionamento del compressore termico del vapore richiede una certa quantità di vapore vivo, il cosiddetto vapore motore. Questo vapore motore deve essere inviato all'effetto seguente, o essere inviato al condensatore come vapore residuo. L'energia restante contenuta nel vapore residuo è approssimativamente equivalente all'energia fornita dal vapore motore.
La parte del vapore secondario dal separatore è guidata dal vapore di lavoro ad alta pressione ed entra nell'espulsore per mescolarsi, sollevare la pressione e poi per fornire la camera di riscaldo come vapore di riscaldamento per riscaldare il liquido. L'altra parte entra nel condensatore ed è scaricata dopo condensazione. Il vapore di riscaldamento è condensato nell'acqua nella camera di riscaldo ed è scaricato. La soluzione nel tubo è evaporata e concentrata nell'ambito del riscaldamento del vapore di riscaldamento ed è scaricata dopo il raggiungimento dei requisiti.
La pompa di calore del getto di vapore ha le caratteristiche della struttura semplice, dell'operazione stabile e del prezzo basso. Facendo uso di una pompa di calore del getto di vapore, l'efficienza è equivalente ad aggiungere un evaporatore di effetto.
Evaporatori termici di ricompressione del vapore
gli evaporatori termici di ricompressione del vapore (TVR) utilizzano un compressore termico per ridurre il vapore richiesto per libbra di evaporazione-ultimo che riduce i costi del consumo di energia e di risparmio.
EVAPORATORI DI TVR
Gli evaporatori di TVR usano la ricompressione termica del vapore ai recompress un la parte del vapore dal separatore del vapore e la mescolano con il vapore per riscaldare la prima fase.
Processo per l'evaporatore di TVR
La ricompressione termica del vapore (TVR) ha luogo normalmente attraverso una o più fasi utilizzando il vapore medio o ad alta pressione in un espulsore che riciclano una parte del vapore dal separatore e dalla mescolanza del vapore con il vapore. Questa miscela è usata per il riscaldamento della prima fase di evaporazione.
Il consumo del vapore per un evaporatore di TVR varierà fra approssimativamente 0,3 - 0,07 chilogrammi di vapore per evaporazione dell'acqua di chilogrammo secondo il numero delle fasi sopra cui la ricompressione ha luogo.
Questa progettazione prevede macchinario meno costoso che diritto le progettazioni riscaldate a vapore ma richiede la pressione motore del vapore.
APPLICAZIONE
L'evaporatore TVR con pellicola discendente fornisce un sistema completamente automatico e continuo di evaporazione. L'evaporatore TVR con pellicola discendente è adatto a produzione della gamma di prodotti completa. Il sistema è progettata specifica del cliente e quindi disponibile per una vasta gamma di composizioni e di capacità del prodotto.
| Confronto di prestazione per l'evaporatore differente | ||||
| Oggetto | Evaporatore di singolo effetto | evaporatore a più effetti | Evaporatore di TVR | Evaporatore della MVR |
| Consumo di energia | il consumo di energia è molto superiore a altri, l'acqua 1ton consumeranno il vapore 1Ton nella teoria | comparativamente risparmio energetico | La base sull'evaporatore a più effetti tradizionale, un nuovo effetto aggiunto, ma vapore ad alta pressione guidato ha avuto bisogno di | La tecnologia più economizzatrice d'energia per l'evaporatore, ma consumo di energia 10-40kwh |
| Ingombro a pavimento | Piccolo | grande | grande | piccolo |
| Fonti di energia | il vapore & il potere, hanno bisogno della rete di tubazioni del vapore e della caldaia | il vapore & il potere, hanno bisogno della rete di tubazioni del vapore e della caldaia | il vapore & il potere, hanno bisogno della rete di tubazioni del vapore e la caldaia, ha bisogno del vapore ad alta pressione. | l'elettricità, non ha bisogno della rete di tubazioni, tutto il sistema di circolazione del fine-ciclo |
| Automaticità | Semi automatici | Operazione automatica completa, evaporazione continua | Operazione automatica completa, evaporazione continua | Operazione automatica completa, evaporazione continua |
FAQ
Che cosa è la differenza fra un evaporatore di TVR e della MVR?
La MVR è un sistema meccanico di ricompressione del vapore, fonte di energia è potere/elettricità, consumo di energia molto basso
TVR è una fonte di energia termica del sistema di ricompressione del vapore è vapore, dipendente del consumo di energia sul numero delle fasi (calandrias) di evaporazione.
Perché usi un evaporatore con pellicola discendente?
L'evaporatore con pellicola discendente è un modo delicato rimuovere l'acqua in un modo molto di ottimo rendimento. Piccola orma per alta evaporazione.
Quanto su possa voi vanno in solidi totali?
Ciò dipende molto da tipo di prodotto, tutti i prodotti deve essere considerata individualmente, principalmente la viscosità e la viscosità determinerà i solidi totali.
Fa la viscosità hanno un impatto sulla possibilità per usare un evaporatore?
Sì, la viscosità è un fattore molto critico per una buona evaporazione, il prodotto deve essere pompabile.
Che genere di prodotti potete eseguire su un evaporatore con pellicola discendente?
Quasi tutti i liquidi pompabili e prodotti solubili possono essere fatti funzionare su un evaporatore con pellicola discendente.
Disegno di principio di funzionamento

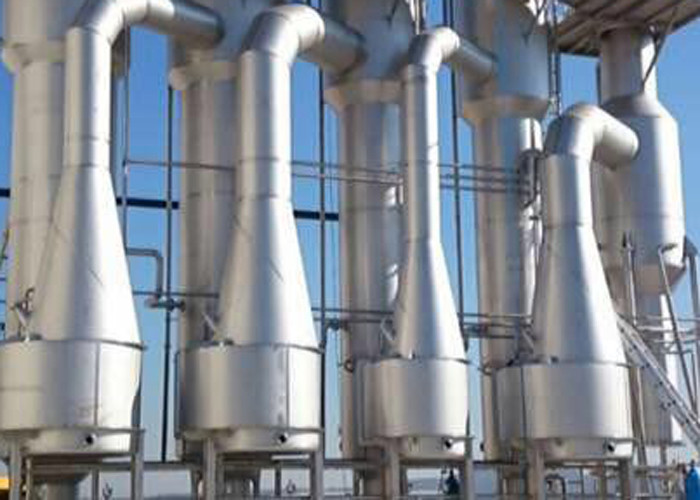

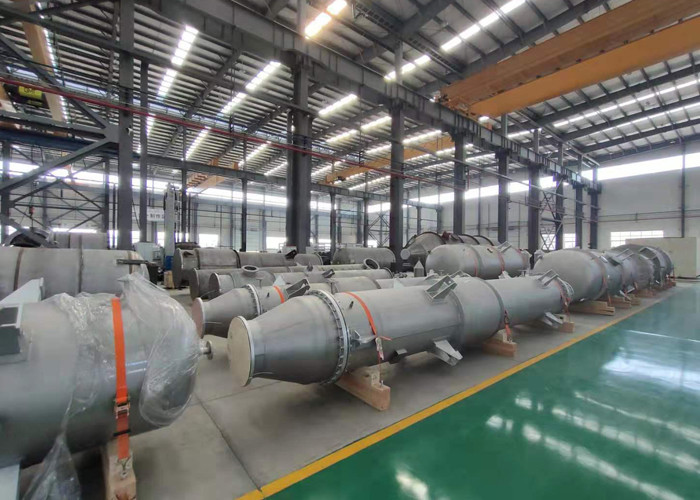

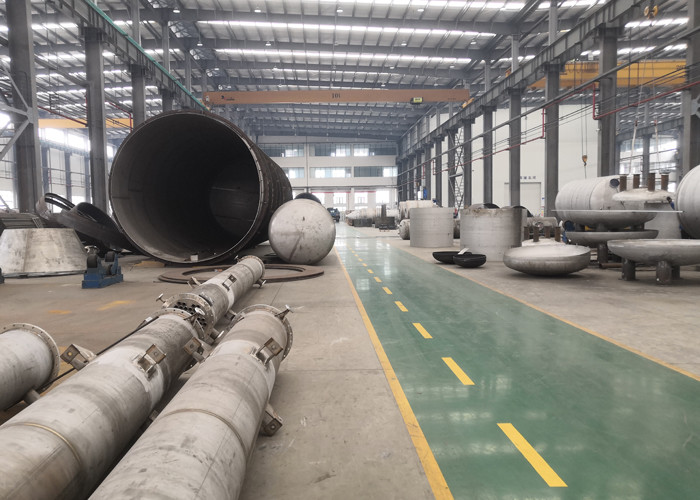

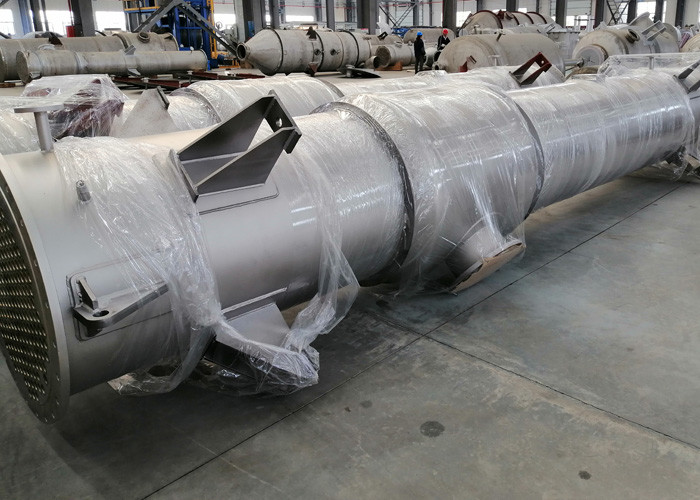

La nostra installazione produttiva
