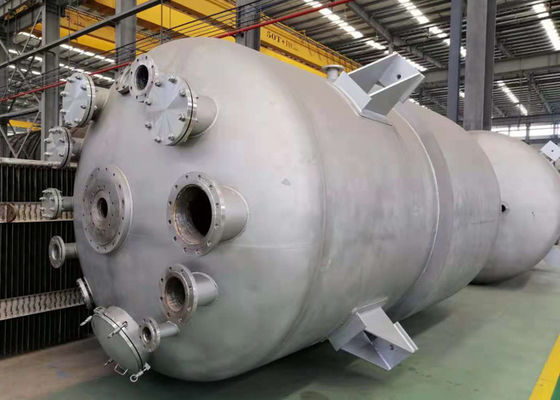

Cristallizzatore termico ampiamente usato di evaporazione di ricompressione del vapore nell'industria alimentare
Ricompressione termica del vapore (TVR)
Usi intelligentemente l'energia importante & moltiplichi
Le configurazioni termiche di ricompressione del vapore per stesso principio dell'alternativa meccanica, ma degli usi soltanto una parte del vapore risultante per il riscaldamento del sistema. La compressione del vapore per il recupero di calore ha luogo in una pompa del getto di vapore. Ciò è progettata solitamente per un punto specifico e gli impianti di funzionamento per principio della pompa a getto. I risparmi energetici risultanti corrispondono in molti casi circa in una fase supplementare dell'evaporatore.
PRINCIPIO DI FUNZIONAMENTO
L'evaporatore TVR con pellicola discendente è alimentato dal reparto di lavorazione bagnato. Dal carro armato dell'equilibrio il prodotto è riscaldato almeno alla temperatura d'ebollizione del primo calandria, secondo le richieste del prodotto finito. Ciò può essere fatta dagli scambiatori di calore del piatto, dallo scambiatore di calore tubolare e/o dai radiatori diretti per mezzo dei vapori condensati e in eccesso, del vapore e/o dell'acqua calda. Dopo il processo di riscaldamento il prodotto è alimentato al primo calandria dove il prodotto comincia evaporare. L'evaporatore funziona conciliando il principio con pellicola discendente, in modo da significa che il prodotto ed il vapore stanno passando verso il basso per i tubi. Al fondo, il concentrato cade ed il vapore è succhiato nel separatore, con cui le più piccole goccioline del concentrato sono separate dal vapore. Il prodotto concentrato è pompato al passaggio seguente, con cui il prodotto più ulteriormente concetrated. Dopo il passaggio finale di calandria il prodotto è pompato, secondo il prodotto e le proprietà richieste del concetrate, ad un calandria seguente, concentrano i carri armati dell'essiccatore o via un dispositivo di raffreddamento istantaneo ai carri armati di cristallizzazione. Poichè la quantità di evaporazione dell'acqua è limitata e la differenza richiesta della temperatura è relativamente alta, il vapore è usato come forza motrice. Ciò si riferisce a come ricompressione termica del vapore (TVR). Secondo la capacità ed il prodotto specifico ha bisogno del numero delle fasi ed i compressori termici sono definiti. Un regolatore di densità nel flusso del concentrato è usato per fissare il flusso del vapore al compressore termico.
Caratteristiche del cristallizzatore termico di evaporazione di ricompressione del vapore:
1. Nel corso di ricompressione termica del vapore, il vapore nella camera d'ebollizione recompressed ad un ad alta pressione nella camera di riscaldo secondo il principio della pompa di calore.
2. La temperatura del vapore saturo che corrisponde a questa pressione di riscaldamento del vapore è alta
Parametri termici del cristallizzatore di evaporazione di ricompressione del vapore:
Evaporazione (t/h) 0.5-4
Evaporazione 0.2x del consumo del vapore (t/h)/metro crudi di tre-effetto
Pressione cruda del vapore (MPa) 0.2-0.4
Rapporto del consumo di energia del vapore (t/t) 0,02
Evaporazione di energia elettrica (chilowatt) (28-62) x
Il compressore fornisce la gamma di temperature 10-40℃
Gamma di temperature di evaporazione 40-80℃
Confronto di prestazione per l'evaporatore differente | ||||
Oggetto | Evaporatore di singolo effetto | evaporatore a più effetti | Evaporatore di TVR | Evaporatore della MVR |
Consumo di energia | il consumo di energia è molto superiore a altri, l'acqua 1ton consumeranno il vapore 1Ton nella teoria | comparativamente risparmio energetico | La base sull'evaporatore a più effetti tradizionale, un nuovo effetto aggiunto, ma vapore ad alta pressione guidato ha avuto bisogno di | La tecnologia più economizzatrice d'energia per l'evaporatore, ma consumo di energia 10-40kwh |
Ingombro a pavimento | Piccolo | grande | grande | piccolo |
Fonti di energia | il vapore & il potere, hanno bisogno della rete di tubazioni del vapore e della caldaia | il vapore & il potere, hanno bisogno della rete di tubazioni del vapore e della caldaia | il vapore & il potere, hanno bisogno della rete di tubazioni del vapore e la caldaia, ha bisogno del vapore ad alta pressione. | l'elettricità, non ha bisogno della rete di tubazioni, tutto il sistema di circolazione del fine-ciclo |
Automaticità | Semi automatici | Operazione automatica completa, evaporazione continua | Operazione automatica completa, evaporazione continua | Operazione automatica completa, evaporazione continua |
