Alti evaporatori termici efficienti di ricompressione del vapore (TVR) in alimento, farmaceutico, chimico, bioingegneria
Principio
Una parte del vapore del vapore è compressa ad un livello di temperatura ed ad alta pressione da una pompa del getto di vapore con vapore, di modo che può essere usata come medium di riscaldamento.
Descrizione trattata
La soluzione è preriscaldata con il condensato ed entra nel circuito di evaporazione. Qui si mescola con la soluzione distribuita e si scalda in radiatore H. Nell'evaporatore V, il solvente (acqua) evapora mentre raffredda la soluzione alla temperatura d'ebollizione. Il vapore risultante del vapore è compresso ad un livello di temperatura ed ad alta pressione dalla pompa del getto di vapore con l'aiuto di vapore, di modo che può essere usato come medium di riscaldamento per il riscaldamento della soluzione distribuita. Il vapore in eccesso è condensato. Se il sale sarà cristallizzato nella pianta, ulteriore concentrato d'evaporazione la soluzione a tal punto che gli a cristallo sono formati. Se desiderati, i cristalli nella sospensione possono poi essere separati dalla soluzione ed essere asciugati.
Termo compressori
I termo compressori sono destinati per riciclare l'energia termica catturando e recompressing la fuga di vapore per uso altrove.
I termo compressori, come gli espulsori, non hanno parti mobili. La progettazione meccanica consiste di un petto di vapore, di un supporto dell'ugello, degli ugelli e di un diffusore.
Il termo compressore usa il vapore ad alta pressione, come liquido motore, che entra nel petto di vapore e si espande attraverso l'ugello.
Il vapore ad alta velocità poi trascina la fuga di vapore, in una camera di carburazione in cui i liquidi si combinano.
I liquidi misti poi recompressed ad una pressione immediata tramite il diffusore, che funge da ugello al contrario, riconvertente l'energia di velocità per fare pressione sull'energia.
I termo compressori sono progettati per le applicazioni nell'alimento, nel petrolio, nel prodotto chimico, nel potere e nelle industrie della carta. La ricompressione termica si applica tipicamente nelle industrie del succo e della latteria per riprendere e riutilizzare il vapore dagli evaporatori durante il processo di concentrazione.
Tutti i termo compressori sono progettati e la prestazione ha provato per rispondere alle specifiche impegnative del nostro cliente.
Per imparare più circa i termo sistemi di recupero di calore del compressore e per discutere il vostro processo o applicazione specifico, senta libero prego per contattarci.
Caratteristiche
Soltanto una frazione dell'energia di evaporazione deve essere usata sotto forma di vapore vivo.
Costi di investimento bassi.
L'adattamento in impianti esistenti è possibile.
Adatto per varie applicazioni.
Varianti
Aumento nel numero delle fasi per ridurre il consumo del vapore.
Con o senza la separazione del sale.
Concetti di preriscaldamento differenti.
Condensazione del vapore in eccedenza in mescolanza o condensatori a superficie.
Confronto di prestazione per l'evaporatore differente | ||||
Oggetto | Evaporatore di singolo effetto | evaporatore a più effetti | Evaporatore di TVR | Evaporatore della MVR |
Consumo di energia | il consumo di energia è molto superiore a altri, l'acqua 1ton consumeranno il vapore 1Ton nella teoria | comparativamente risparmio energetico | La base sull'evaporatore a più effetti tradizionale, un nuovo effetto aggiunto, ma vapore ad alta pressione guidato ha avuto bisogno di | La tecnologia più economizzatrice d'energia per l'evaporatore, ma consumo di energia 10-40kwh |
Ingombro a pavimento | Piccolo | grande | grande | piccolo |
Fonti di energia | il vapore & il potere, hanno bisogno della rete di tubazioni del vapore e della caldaia | il vapore & il potere, hanno bisogno della rete di tubazioni del vapore e della caldaia | il vapore & il potere, hanno bisogno della rete di tubazioni del vapore e la caldaia, ha bisogno del vapore ad alta pressione. | l'elettricità, non ha bisogno della rete di tubazioni, tutto il sistema di circolazione del fine-ciclo |
Automaticità | Semi automatici | Operazione automatica completa, evaporazione continua | Operazione automatica completa, evaporazione continua | Operazione automatica completa, evaporazione continua |
Disegno di principio di funzionamento

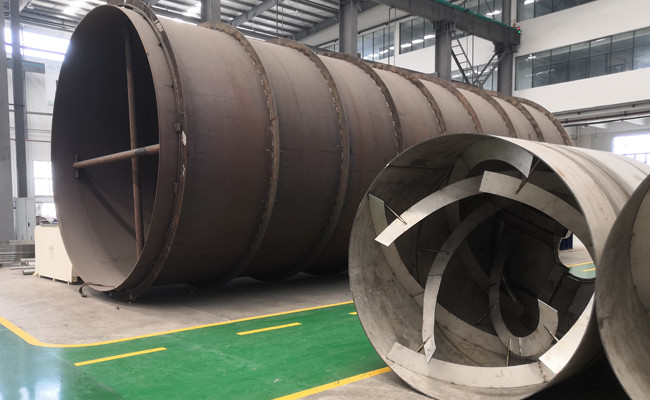

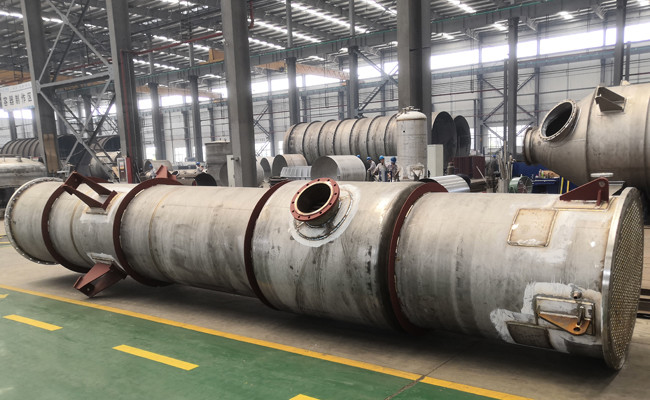

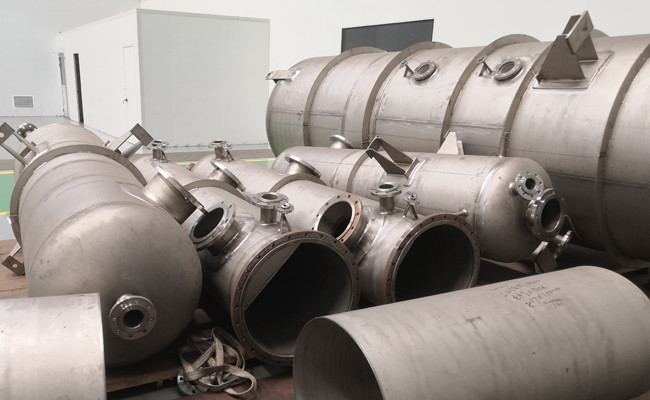

Sito dell'officina
Certificato
