Scambiatore di calore del piatto del cuscino ISO9001 per la liscivia nera della polpa
| Product Keywords: | Progettazione dello scambiatore di calore del piatto | Main uses: | Evaporazione |
| Voltage: | 220v/110v per facoltativo | Core Components: | Cuscinetto, cambio, motore, pompa |
| After Warranty Service: | Video supporto tecnico, supporto online, pezzi di ricambio | Product name: | Evaporatore con pellicola discendente |
| Weight: | Dipende dal modello | Function: | Concentrazione nelle acque reflue |
| Feature: | Alto coefficiente di trasferimento di calore | Warranty: | 1 anno |
| High Light: | Scambiatore di calore del piatto del cuscino ISO9001,scambiatore di calore del piatto del cuscino 220v,Termo scambiatore di calore del piatto dell'OEM |
||
Progettazione dello scambiatore di calore del piatto del cuscino per la liscivia nera della polpa dal produttore cinese
LISCIVIA NERA DELLA CARTAPESTA
La liscivia nera è un sottoprodotto di polpa dai mulini che fanno i prodotti dagli alberi, quale carta. Attualmente è usata per recuperare la cottura dei prodotti chimici e per produrre il vapore ad alta pressione utilizzato nella polpa e nel processo della fabbricazione della carta. È composta di ingredienti diversi da questi processi quali lignina, emicellulosa, l'idrossido di sodio (NaOH) ed il solfuro del sodio (Na2S). Il composto della lignina in liscivia nera può essere usato per fare il combustibile biologico ma può essere costoso da produrre e così si rifornisce fatto da non è molto comune.
Tuttavia e secondo la Agenzia internazionale per l 'energia (IEA), il futuro di usando la liscivia nera come combustibile sta promettendo ed è visto come il combustibile più importante di quinto su terra!
Evaporazione della liscivia nera
La liscivia nera recuperata dallo spappolamento contiene 14-17% solidi dissolti
Questi solidi sono composti di circa 1/3 dei prodotti chimici inorganici che erano nel liquore bianco hanno aggiunto al digestore
Il 2/3 rimanente consiste dei prodotti chimici organici estratti dal legno
La liscivia nera deve essere concentrata superiore ai solidi di 60% in modo che bruci senza combustibile supplementare
Requisiti trattati di base
Uso efficiente di energia
Separazione efficiente di vapore acqueo da liscivia nera
Separazione adeguata di metanolo, sapone del tallolio
Concentrazione di liscivia nera a 75-85% solidi asciutti
Evaporazione
Missione:
Evaporazione di liscivia nera debole per separare acqua e creare una prodotto-forte liscivia nera combustibile
I tre processi principali che si presentano nell'evaporatore sono:
Liquor+heat nero a Forti liscivia nera + acqua + vapore
Condensato + vapore a Condensato pulito + sporco + NCG
Liscivia nera a Liscivia nera + sapone (solo legno dolce)
Come raggiungere 80-85% solidi asciutti?
dovuto il di grande viscosità
Mp-vapore come medium di riscaldamento
℃ di temperatura 175 del liquore in concentratore finale
Tempo di conservazione del liquore
atti dell'evaporatore anche come LHT-reattore
Materiale da costruzione duplex
il contenuto elevato dell'alcali può causare l'incrinamento di corrosione di sforzo (SCC)
evaporatore e concentratore ad effetti multipli
Le piante di evaporazione ben-sono provate nelle installazioni intorno al mondo. Ci sono vari configurazioni e modelli disponibili – dagli pre-evaporatori ai treni ad effetti multipli di evaporazione – accomodare i bisogni di evaporazione dell'impianto per il trattamento dell'effluente o anche dello stabilimento per la produzione di cellulosa più provocatorio
Il vantaggio principale agli evaporatori ad effetti multipli è l'utilizzazione delle superfici di riscaldamento provate della lamella per alta efficienza e l'affidabilità.
pp-evaporazione-pianta-lamella

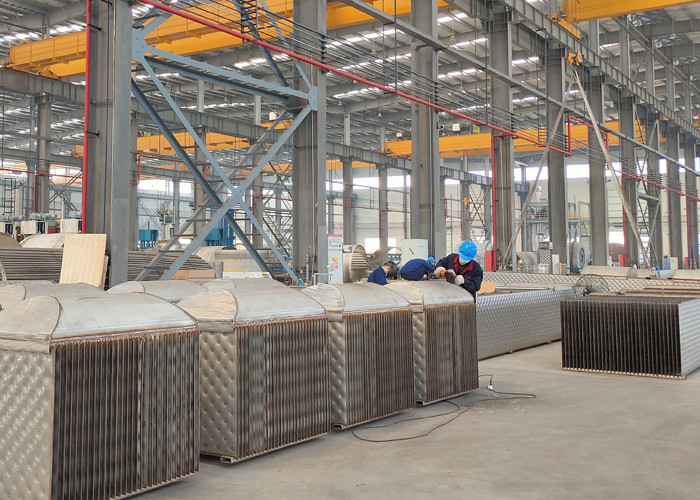

Pianta di evaporazione lamellare
superficie di riscaldamento della lamella
| Nome | Serie del piatto del cuscino | Scambiatore di calore del tubo e di Shell | Scambiatore di calore staccabile del piatto | Scambiatore di calore a spirale del piatto |
| Gamma di temperatura di funzionamento | <800> | <800> | <170> | <350> |
| Pressione massima | <60 bar=""> | <200 bar=""> | <32 bar=""> | <25 bar=""> |
| Coefficiente di trasferimento di calore da innaffiare [W/m2·℃] | 3500 | 2700 | 5600 | 2000 |
| Applicazione dello scambio termico dell'acqua e dell'aria | misura | misura | non adattato | Misura parziale |
| Immersione in carro armato o acqua | misura | Misura parziale | non adattato | non adattato |
| Saldatura del carro armato e del reattore | Applicabile | non applicabile | non applicabile | non applicabile |
| Installi nel reattore attuale e nell'altra attrezzatura | Applicazione flessibile | Applicabile parziale | non applicabile | non applicabile |
| Tutta la costruzione saldata | Applicabile | Applicabile | non applicabile | non applicabile |
| Liquidi molto contaminati ed altre applicazioni | Applicabile | Applicabile | Applicabile parziale | Applicabile |
| Peso per unità di superficie | minimo | alto | minimo | alto |
| Pellicola discendente, condensatore ed evaporatore | misura | misura | Misura parziale | Misura parziale |
Benefici
Energia-efficienza per i costi riduttori
Più alti liquori asciutti dei solidi con disponibilità massima facendo uso di tecnologia di cristallizzazione
Condensati riutilizzabili più puliti facendo uso della quantità minima di vapore
Consumo più basso di elettricità e del vapore
Autopulente
Tolleri anche la rappresentazione in scala non solubile
