Nuova tecnologia di concentrazione liquida nera dal riscaldamento del compressore del vapore
Descrizione
Attualmente, la multi evaporazione di effetto è ampiamente usata nell'evaporazione di spappolamento di recupero dell'alcali. Nel multi sistema di evaporazione di effetto, più efficace l'evaporatore è, migliore l'economia è, ma il costo di investimento inoltre è aumentato simultaneamente. Secondo i requisiti differenti dell'acqua di evaporazione, il sistema di evaporazione 5-7-effect è usato generalmente attualmente, che ha buona economia.
Negli ultimi anni, con la maturità di tecnologia meccanica di ricompressione del vapore (MVR). Questa tecnologia è stata ampiamente usata nel trattamento delle acque reflue (liscivia nera compresa della polpa chimica, APMP & BCTMP e l'altra acqua di scarico chimica della polpa meccanica), nell'industria alimentare, nella desalificazione dell'acqua di mare ed in altri campi.
1. Tecnologia della MVR
La tecnologia della MVR è di comprimere il vapore secondario dell'evaporatore con il metodo meccanico, di aumentare la sue pressione e temperatura, aumentare la sua entalpia e poi inviarla di nuovo alla camera di riscaldo dell'evaporatore da usare come vapore di riscaldamento, in modo da tenere il liquido dell'alimentazione nello stato d'ebollizione, mentre il vapore di riscaldamento stesso condensa nell'acqua. Rispetto alla multi tecnologia di evaporazione di effetto, la tecnologia della MVR comprime e ricicla tutto il vapore secondario e recupera il calore latente, in modo da è più economizzatrice d'energia di multi tecnologia di evaporazione di effetto.
Applicazione di tecnologia della MVR:
Quando la concentrazione di liquido evaporato è sollevata ed il suo punto di ebollizione è sollevato entro un determinato limite, per esempio, quando la concentrazione di liquido nero evaporato è inferiore a 20%, il punto di ebollizione è non non più di ℃ sollevato 1,5.
È utilizzato nelle aree o nelle imprese dove il prezzo dell'energia elettrica è economico e l'energia termica è costosa.
2. Applicazione della tecnologia nell'evaporazione della liscivia nera di polpa
Prendendo l'evaporazione della liscivia nera della polpa della paglia di frumento come esempio, il processo di evaporazione di combinazione della tecnologia della MVR e la multi evaporazione di effetto sono stati paragonati al multi processo di evaporazione di effetto. I dettagli sono come segue.
2,1 parametri principali e schema di evaporazione
I risultati indicano che la portata di liscivia nera diluita è 128.6t/h, la temperatura di liscivia nera diluita è ℃ 70, la concentrazione di liscivia nera diluita è 10%, la concentrazione di liscivia nera concentrata è 45% e l'acqua di evaporazione è 100t/H. Il multi processo di evaporazione di effetto è stazione di evaporazione di 5 effetti ed il processo combinato di evaporazione è concentrazione della MVR pre + stazione di evaporazione di 5 effetti.
2,2 operazione
L'operazione dei due processi di evaporazione per il trattamento della liscivia nera della polpa della paglia di frumento è indicata nella tavola.
Un'operazione di due processi di evaporazione per il trattamento della liscivia nera della cartapesta
| oggetto | una stazione di 5 effetti | processo combinato di evaporazione | ||
| Della MVR concentrazione pre | stazione di evaporazione 5-effect | |||
| Acqua di evaporazione (t/h) | 100 | 64,28 | 35,72 | |
| Concentrazione ricevuta (%) | 10 | 10 | 20 | |
| Fuori concentrazione (%) | 45 | 20 | 45 | |
| Area dell'evaporatore (㎡) | 10000 | 8500 | 4000 | |
| Area del condensatore (㎡) | 800 | / | 300 | |
| Consumo | Vapore (t/h) | 25 | / | 9 |
| Elettricità (kWh/h) | 500 | 1600 | 180 | |
| Acqua (t/h) | 900 | / | 350 | |
| Costo di esercizio | RMB/hour | 4500 | 960 | 1633 |
| Capacità di evaporazione dell'acqua di RMB/T | 45 | 25,93 | ||
| RMBx10000/giorno | 10,8 | 6,2 | ||
| RMBx10000/anno (340days) | 3672 | 2115 | ||
Nota: Stima costata in funzione: vapore 150rmb/t, elettricità 0,6 rmb/KWH, acqua 0.5rmb/t.
L'investimento dell'attrezzatura trattata combinata di evaporazione è aumentato: evaporatore (2500 m2) 375x10000 RMB; Compressore 400x10000rmb, 775x10000 totale RMB della MVR
Riduzione dei costi di funzionamento annuale del processo combinato di evaporazione: 3672-2115 = 1557 (10000RMB)
Periodo di rimborso di aumento di investimento di processo combinato di evaporazione: 755 ÷ 1557=0.5year
Può essere visto che prendendo la scala di 100t/h come esempio, il processo combinato di evaporazione può recuperare l'investimento aumentato durante l'anno mezzo e risparmi 1557 (10000 RMB) ogni anno in futuro, con i considerevoli benefici economici.
Vantaggi di tecnologia della MVR:
Dopo la partenza, non c'è esigenza di vapore fresco, o una piccola quantità di vapore fresco è consumata, in modo dal costo di operazione è basso.
La struttura semplice, singolo esercizio di effetto, semplifica la conduttura, lo strumento, sistema elettrico.
Facile iniziare, operazione semplice, operazione stabile, meno manutenzione.
Occupa un piccolo spazio ed ha poche utilità. In generale, non c'è esigenza del condensatore e della torre di raffreddamento

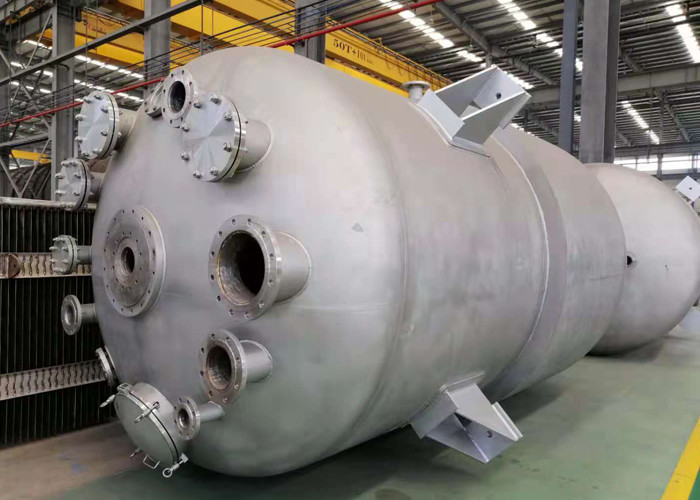

Immagine dettagliata
