Evaporatore e concentratore ad effetti multipli
Le piante di evaporazione ben-sono provate nelle installazioni intorno al mondo. Ci sono vari configurazioni e modelli disponibili – dagli pre-evaporatori ai treni ad effetti multipli di evaporazione – accomodare i bisogni di evaporazione dell'impianto per il trattamento dell'effluente o anche dello stabilimento per la produzione di cellulosa più provocatorio
Il vantaggio principale agli evaporatori ad effetti multipli è l'utilizzazione delle superfici di riscaldamento provate della lamella per alta efficienza e l'affidabilità.
pp-evaporazione-pianta-lamella

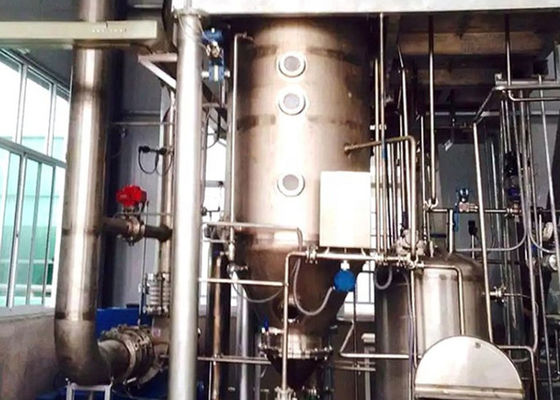

Pianta di evaporazione lamellare

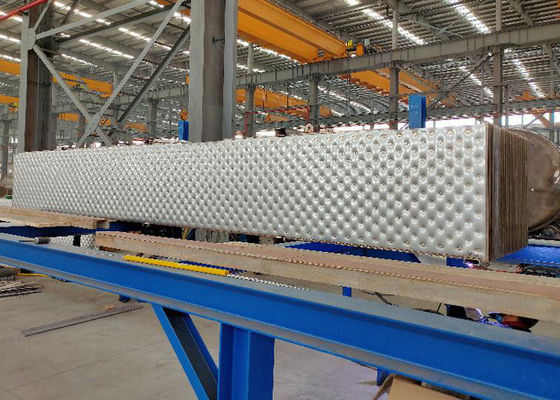

superficie di riscaldamento della lamella
Attrezzatura critica per lo stabilimento per la produzione di cellulosa chimico
L'evaporazione della liscivia nera è una parte essenziale del processo di recupero chimico poichè concentra significativamente la materia solida asciutta in liscivia nera in moda da potere efficacemente bruciare il liquore nella caldaia di recupero. L'acqua rimossa dal liquore può essere segregata ed elaborata in moda da poterla riutilizzare nel mulino – ridurre i fabbisogni idrici freschi, effluenti e risparmiare i soldi.
Gli evaporatori ed i concentratori, con le loro superfici di riscaldamento della lamella, sono esperti ad elaborare i liquori o gli effluenti di cottura spesi del mulino facendo uso della quantità minima di energia mentre massimizzano i solidi asciutti del prodotto, la disponibilità della pianta e la qualità condensata. Le superfici di riscaldamento della lamella sono inerentemente non rappresentazione in scala. Ciò permette l'uso di varie fonti di calore dentro la lamella, permettendo che il mulino selezioni il collegamento trattato più di ottimo rendimento.
Evaporazione della liscivia nera
· La liscivia nera recuperata dallo spappolamento contiene 14-17% solidi dissolti
· Questi solidi sono composti di circa 1/3 dei prodotti chimici inorganici che erano nel liquore bianco hanno aggiunto al digestore
· Il 2/3 rimanente consiste dei prodotti chimici organici estratti dal legno
· La liscivia nera deve essere concentrata superiore ai solidi di 60% in modo che bruci senza combustibile supplementare
Requisiti trattati di base
· Uso efficiente di energia
· Separazione efficiente di vapore acqueo da liscivia nera
· Separazione adeguata di metanolo, sapone del tallolio
· Concentrazione di liscivia nera a 75-85% solidi asciutti
Come raggiungere 80-85% solidi asciutti?
dovuto il di grande viscosità
Mp-vapore come medium di riscaldamento
℃ di temperatura 175 del liquore in concentratore finale
Tempo di conservazione del liquore
atti dell'evaporatore anche come LHT-reattore
Materiale da costruzione duplex
il contenuto elevato dell'alcali può causare l'incrinamento di corrosione di sforzo (SCC)
Rendimento energetico migliore
L'uso di spogliatura condensata ripugnante completamente integrata, di distribuzione ottimizzata del liquore e della capacità per usare le varie fonti di calore all'interno di singolo effetto termico per assicurare un sistema di evaporazione che soddisfa le richieste uniche del cliente mentre fornisce la disponibilità ed il rendimento energetico migliori.
Nome | Tipo serie | Scambiatore di calore del tubo e di Shell | Scambiatore di calore staccabile del piatto | Scambiatore di calore a spirale del piatto |
Pressione massima | <60 bar=""> | <200 bar=""> | <32 bar=""> | <25 bar=""> |
Coefficiente di trasferimento di calore da innaffiare [W/m2·℃] | 3500 | 2700 | 5600 | 2000 |
Gamma di temperatura di funzionamento | <800> | <800> | <170> | <350> |
Pressione massima | <60 bar=""> | <200 bar=""> | <32 bar=""> | <25 bar=""> |
Coefficiente di trasferimento di calore da innaffiare [W/m2·℃] | 3500 | 2700 | 5600 | 2000 |
Applicazione dello scambio termico dell'acqua e dell'aria | misura | misura | non adattato | Misura parziale |
Immersione in carro armato o acqua | misura | Misura parziale | non adattato | non adattato |
Saldatura del carro armato e del reattore | Applicabile | non applicabile | non applicabile | non applicabile |
Installi nel reattore attuale e nell'altra attrezzatura | Applicazione flessibile | Applicabile parziale | non applicabile | non applicabile |
Tutta la costruzione saldata | Applicabile | Applicabile | non applicabile | non applicabile |
Liquidi molto contaminati ed altre applicazioni | Applicabile | Applicabile | Applicabile parziale | Applicabile |
Peso per unità di superficie | minimo | alto | minimo | alto |
Pellicola discendente, condensatore ed evaporatore | misura | misura | Misura parziale | Misura parziale |
Benefici
Energia-efficienza per i costi riduttori
Più alti liquori asciutti dei solidi con disponibilità massima facendo uso di tecnologia di cristallizzazione
Condensati riutilizzabili più puliti facendo uso della quantità minima di vapore
Consumo più basso di elettricità e del vapore
Autopulente
Tolleri anche la rappresentazione in scala non solubile
