Acciaio inossidabile personalizzabile di Dimple Pillow Plate Heat Exchanger di dimensione
| Name: | scambiatore di calore del piatto del cuscino | Main uses: | Evaporazione |
| Voltage: | 220v/110v per facoltativo | Core Components: | Cuscinetto, cambio, motore, pompa |
| Principle: | Grande area di scambio termico | Product name: | Evaporatore con pellicola discendente |
| Aplication: | Condensatore/evaporatore/scambiatore di calore | Function: | Concentrazione nelle acque reflue |
| Feature: | Alto coefficiente di trasferimento di calore | Warranty: | 1 anno |
| High Light: | scambiatore di calore del piatto del cuscino della fossetta,scambiatore di calore personalizzabile del piatto del cuscino,sus dello scambiatore di calore del piatto del cuscino |
||
Piastra perforata in acciaio inossidabile personalizzabile per scambiatore di calore
evaporatore e concentratore multieffetto
Gli impianti di evaporazione sono ben collaudati nelle installazioni di tutto il mondo.Sono disponibili una varietà di configurazioni e modelli, dai pre-evaporatori ai treni di evaporazione a effetto multiplo, per soddisfare anche le esigenze di evaporazione di una cartiera o di un impianto di effluenti più impegnative
Il principale vantaggio degli evaporatori a effetto multiplo è l'utilizzo di comprovate superfici riscaldanti a lamelle per un'elevata efficienza e affidabilità.
pp-evaporazione-pianta-lamella

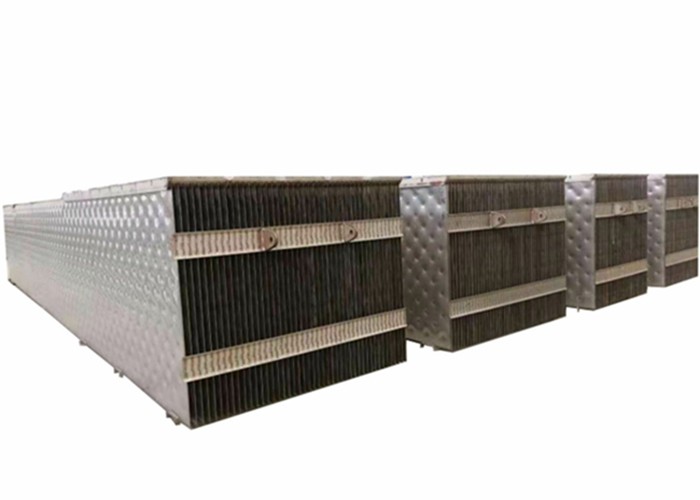

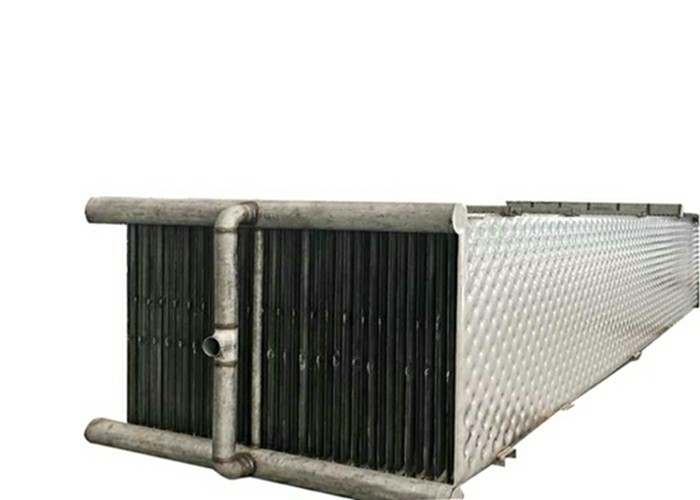

Impianto di evaporazione lamellare

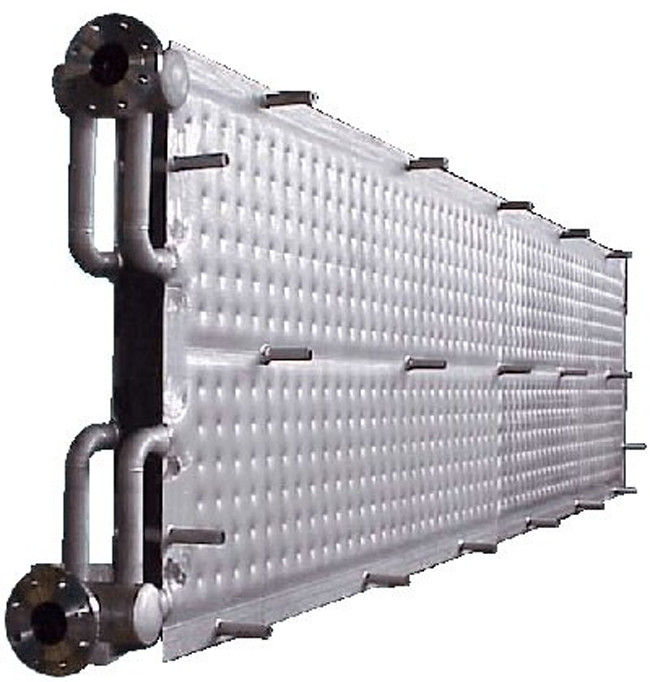

piano riscaldante a lamelle
| Nome | Serie di piastre per cuscini | Scambiatore di calore a fascio tubiero | Scambiatore di calore a piastre smontabile | Scambiatore di calore a piastre a spirale |
| Intervallo operativo di temperatura | <800℃ | <800℃ | <170℃ | <350℃ |
| Pressione massima | <60 bar | <200 bar | <32 bar | <25 bar |
| Coefficiente di scambio termico all'acqua[W/m2·℃] | 3500 | 2700 | 5600 | 2000 |
| Applicazione dello scambio termico aria e acqua | in forma | in forma | non adatto | Vestibilità parziale |
| Immersione in vasca o acqua | in forma | Vestibilità parziale | non adatto | non adatto |
| Saldatura di serbatoio e reattore | Applicabile | non applicabile | non applicabile | non applicabile |
| Installare nel reattore esistente e in altre apparecchiature | Applicazione flessibile | Parziale applicabile | non applicabile | non applicabile |
| Tutta la costruzione saldata | Applicabile | Applicabile | non applicabile | non applicabile |
| Liquidi fortemente contaminati e altre applicazioni | Applicabile | Applicabile | Parziale Applicabile | Applicabile |
| Peso per unità di superficie | basso | alto | basso | alto |
| Film in caduta, condensatore ed evaporatore | in forma | in forma | Vestibilità parziale | Vestibilità parziale |
LIQUORE NERO DI POLPA DI CARTA
Il liquore nero è un sottoprodotto della polpa dei mulini che producono prodotti dagli alberi, come la carta.Attualmente è utilizzato per recuperare i prodotti chimici di cottura e produrre vapore ad alta pressione utilizzato nel processo di produzione della pasta e della carta.È composto da diversi ingredienti di questi processi come lignina, emicellulosa, idrossido di sodio (NaOH) e solfuro di sodio (Na2S).Il composto di lignina nel liquore nero può essere utilizzato per produrre biocarburanti, ma può essere costoso da produrre e quindi il carburante che ne deriva non è molto comune.
Tuttavia, e secondo l'Agenzia internazionale per l'energia (IEA), il futuro dell'utilizzo del liquore nero come carburante è promettente ed è visto come il quinto carburante più importante sulla terra!
Evaporazione del liquore nero
Il liquore nero recuperato dalla polpa contiene il 14-17% di solidi disciolti
Questi solidi sono composti da circa 1/3 di sostanze chimiche inorganiche che erano nel liquore bianco aggiunto al digestore
I restanti 2/3 sono costituiti dai prodotti chimici organici estratti dal legno
Il liquore nero deve essere concentrato oltre il 60% di solidi in modo che bruci senza carburante supplementare
Requisiti di processo di base
Uso efficiente dell'energia
Separazione efficiente del vapore acqueo dal liquor nero
Separazione corretta di metanolo, sapone di tallolio
Concentrazione di liquore nero al 75-85% di solidi secchi
Evaporazione
Missione:
Evaporazione di liquido nero debole per separare l'acqua e creare un liquido nero forte prodotto combustibile
I tre principali processi che si verificano nell'evaporatore sono:
Liquore nero + calore a Liquore nero forte + acqua + vapore
Condensa + Vapore per pulire + Condensa sporca + NCG
Liquore nero a Liquore nero + Sapone (solo legno tenero)
Come raggiungere l'80-85% di solidi secchi?
A causa dell'elevata viscosità
MP-vapore come mezzo di riscaldamento
temperatura del liquore 175 ℃ nel concentratore finale
Tempo di ritenzione del liquore
l'evaporatore funge anche da reattore LHT
Materiale da costruzione duplex
un alto contenuto di alcali può causare cracking da corrosione da stress (SCC)
Benefici
Efficienza energetica a costi ridotti
Liquori solidi secchi più elevati con la massima disponibilità utilizzando la tecnologia di cristallizzazione
Condense riutilizzabili più pulite utilizzando la quantità minima di vapore
Minimo consumo di vapore ed elettricità
Autopulente
Tollera anche le incrostazioni non solubili
