Sistema dell'evaporatore di effetto di Ethanol TVR del distillatore di industria multi con il vapore del compressore del getto
Evaporazione di TVR ed attrezzatura di concentrazione
È un'attrezzatura di cristallizzazione di concentrazione di evaporazione che utilizza la pompa di calore di TVR alla parte dei recompress di vapore secondario come fonte di calore della camera di riscaldo.
I termini del rifornimento per rifornimento stabile di vapore saturo sopra 0.7MPa sono richiesti.
La prestazione di TVR direttamente è collegata con l'effetto del risparmio del vapore, in modo da è necessario da usare i prodotti con la prestazione garantita dell'operazione.
Se la qualità e la prestazione di TVR è povere, l'effetto di risparmio del vapore non è ovvio ed è facile da danneggiare a causa del rumore e della vibrazione.
Come lavoro termico degli evaporatori di ricompressione del vapore
Per ridurre il consumo di energia, il vapore acqueo da un evaporatore è trascinato e compresso con vapore ad alta pressione in un compressore termico in modo da può essere condensato nello scambiatore di calore dell'evaporatore. La pressione risultante è intermedia a quella del vapore motore e del vapore acqueo. Un compressore termico è simile ad un eiettore d'aria del getto di vapore utilizzato per mantenere il vuoto in un evaporatore.
Soltanto una parte del vapore da un evaporatore può essere compressa in un compressore termico con il resto condensato nello scambiatore di calore di seguente-effetto o in un condensatore. Un compressore termico è utilizzato normalmente su un evaporatore di unico effetto o sul primo effetto di un evaporatore di triplo-effetto o doppio per ridurre il consumo di energia. Come ricompressione meccanica, la ricompressione termica è più applicabile ai liquidi bollire punti bassi di aumento ed alle temperature differenziali basse a moderate nello scambiatore di calore minimizzare il rapporto di compressione.
L'evaporatore di doppio effetto con ricompressione termica richiede 33% meno vapore che il doppio effetto convenzionale. In pratica, l'uso del vapore per il doppio effetto con ricompressione termica è comparabile a quello di un evaporatore di triplo-effetto.
Caratteristiche del cristallizzatore termico di evaporazione di ricompressione del vapore:
1. Nel corso di ricompressione termica del vapore, il vapore nella camera d'ebollizione recompressed ad un ad alta pressione nella camera di riscaldo secondo il principio della pompa di calore.
2. La temperatura del vapore saturo che corrisponde a questa pressione di riscaldamento del vapore è alta
Parametri termici del cristallizzatore di evaporazione di ricompressione del vapore:
Evaporazione (t/h) 0.5-4
Evaporazione 0.2x del consumo del vapore (t/h)/metro crudi di tre-effetto
Pressione cruda del vapore (MPa) 0.2-0.4
Rapporto del consumo di energia del vapore (t/t) 0,02
Evaporazione di energia elettrica (chilowatt) (28-62) x
Il compressore fornisce la gamma di temperature 10-40℃
Gamma di temperature di evaporazione 40-80℃
APPLICAZIONE
L'evaporatore TVR con pellicola discendente fornisce un sistema completamente automatico e continuo di evaporazione. L'evaporatore TVR con pellicola discendente è adatto a produzione della gamma di prodotti completa. Il sistema è progettata specifica del cliente e quindi disponibile per una vasta gamma di composizioni e di capacità del prodotto.
| Confronto di prestazione per l'evaporatore differente | ||||
| Oggetto | Evaporatore di singolo effetto | evaporatore a più effetti | Evaporatore di TVR | Evaporatore della MVR |
| Consumo di energia | il consumo di energia è molto superiore a altri, l'acqua 1ton consumeranno il vapore 1Ton nella teoria | comparativamente risparmio energetico | La base sull'evaporatore a più effetti tradizionale, un nuovo effetto aggiunto, ma vapore ad alta pressione guidato ha avuto bisogno di | La tecnologia più economizzatrice d'energia per l'evaporatore, ma consumo di energia 10-40kwh |
| Ingombro a pavimento | Piccolo | grande | grande | piccolo |
| Fonti di energia | il vapore & il potere, hanno bisogno della rete di tubazioni del vapore e della caldaia | il vapore & il potere, hanno bisogno della rete di tubazioni del vapore e della caldaia | il vapore & il potere, hanno bisogno della rete di tubazioni del vapore e la caldaia, ha bisogno del vapore ad alta pressione. | l'elettricità, non ha bisogno della rete di tubazioni, tutto il sistema di circolazione del fine-ciclo |
| Automaticità | Semi automatici | Operazione automatica completa, evaporazione continua | Operazione automatica completa, evaporazione continua | Operazione automatica completa, evaporazione continua |

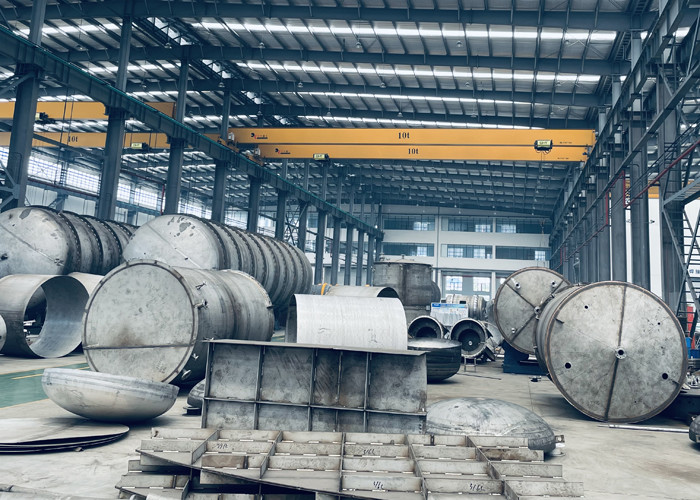

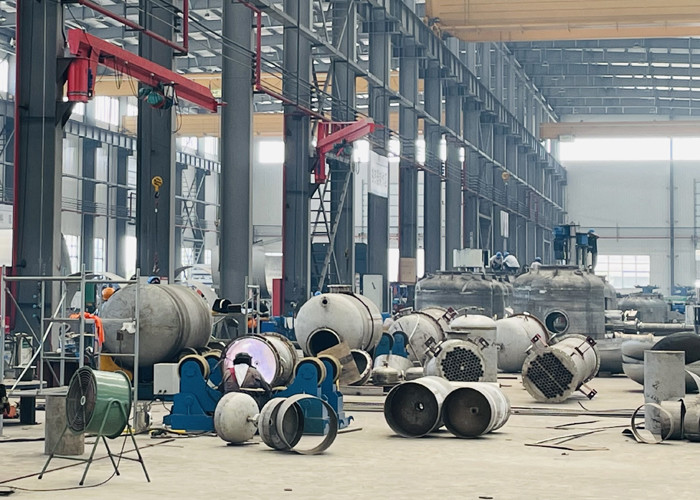

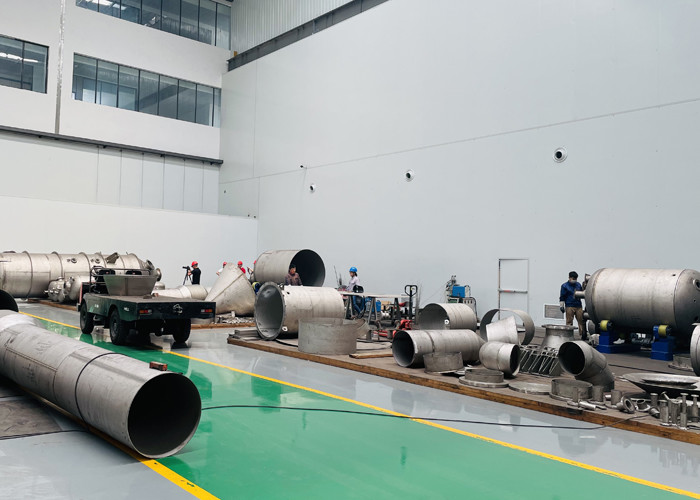

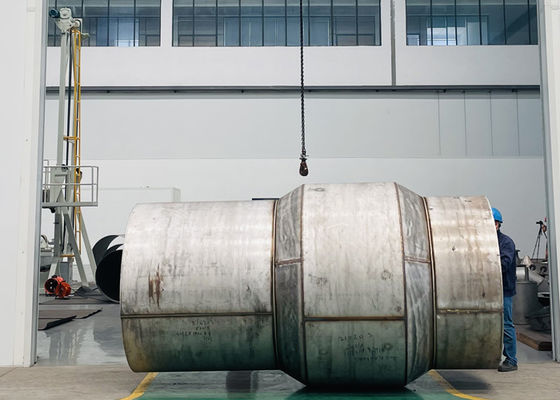

Attrezzatura di produzione avanzata
