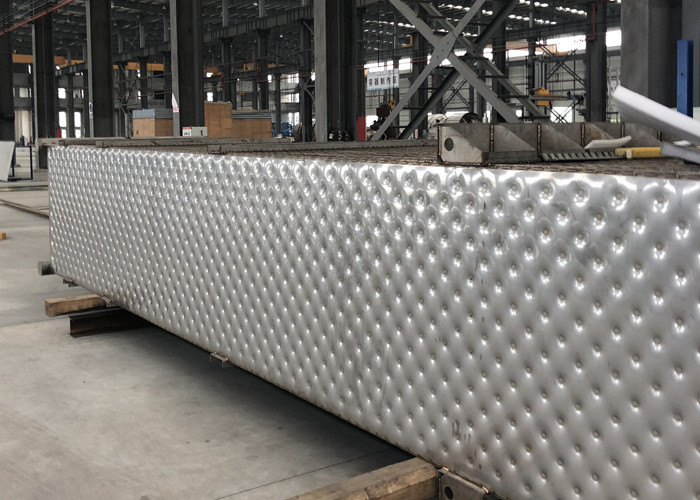

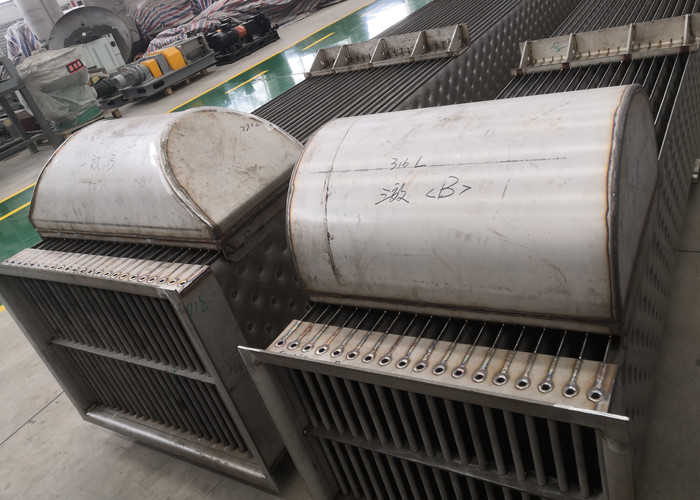

Alto scambiatore di calore efficiente del piatto nell'evaporatore con pellicola discendente di ricompressione del vapore della MVR /Mechanical
MVR meccanica industriale di ricompressione del vapore
Una pompa di calore usa l'energia per trasferire il calore da una fonte di temperatura più insufficiente ad un'più alta richiesta della temperatura facendo uso di energia supplementare. Per le pompe di calore industriali, la fonte di calore è cascami di calore trattati.
La ricompressione meccanica del vapore (MVR) è un sistema aperto della pompa di calore di cui la pressione e la temperatura del vapore, insieme alla temperatura di saturazione corrispondente, sono aumentate per mezzo di compressione. La ricompressione del vapore è una variazione specifica della MVR. Lo scarico a bassa pressione del vapore dalle operazioni industriali, quali gli evaporatori o i fornelli, solitamente è scaricato all'atmosfera o è condensato in una torre di raffreddamento, mentre altri funzionamenti degli impianti sullo stesso sito possono richiedere il vapore di intermedio-pressione. Invece di vapore ad alta pressione espandentesi attraverso una valvola di laminazione per soddisfare queste esigenze, la fuga di vapore a bassa pressione può essere compressa meccanicamente ad un ad alta pressione in moda da poterla riutilizzare. La ricompressione del vapore conta su un compressore meccanico per aumentare la temperatura del calore latente in vapore per renderlo utilizzabile per le funzioni trattate. Il vantaggio si trova nel fatto che l'energia richiesta di compressione è molto piccolo confrontata alla quantità di presente del calore latente nel vapore riciclato.
La prestazione energetica di ricompressione del vapore è espressa nel coefficiente della prestazione (POLIZIOTTO). Il POLIZIOTTO dà il rapporto del calore recuperato netto e dell'energia usati dal compressore. In questo caso, il calore netto è la produzione del vapore compreso il rendimento supplementare del vapore tramite il getto di acqua. Le applicazioni economiche e di ottimo rendimento tipiche hanno un POLIZIOTTO minimo di 3,5. Alcune applicazioni della MVR hanno un POLIZIOTTO di 10 o persino più alti.
Gli elementi chiave per un alto POLIZIOTTO sono i seguenti:
Un rapporto basso delle pressioni assolute del vapore. Una linea guida per il rapporto massimo è 6, ma nella pratica quotidiana il rapporto è circa 3.
Una capacità minima. Una linea guida è un minimo di una tonnellata di vapore all'ora. Getto di acqua dopo compressione.
Caratteristiche
Risparmio energetico: alta efficienza termica, risparmio energetico, consumo di energia più basso, il consumo di energia di
l'evaporazione dell'acqua 1t è circa 1/5 - 1/3 dell'evaporatore convenzionale.
Protezione dell'ambiente: completamente liberi della dipendenza dalla caldaia a vapore, l'evaporatore meccanico di ricompressione del vapore potrebbe essere la partenza dall'elettricità. Senza caldaia, non debba bruciare il carbone, una piccola quantità di vapore, una piccola quantità di acqua di raffreddamento.
Il costo di operazione è basso: dovuto il consumo di energia basso, il costo di gestione di intero evaporatore è soltanto 1/3 - 1/2 dell'evaporatore tradizionale.
Piccola zona: il sistema ha alta struttura meccanica densa, in modo dall'area della copertura è meno di 50% dell'evaporatore tradizionale.
Evaporazione delicata: l'evaporazione di bassa temperatura, la differenza della temperatura del trasferimento di calore è bassa, in modo dal sistema non è facile da riportare in scala.
Alto livello di automazione: alto livello di automazione, operazione semplice, facile da operare.
Consumo meccanico dell'evaporatore della MVR di ricompressione del vapore rispetto all'attrezzatura tradizionale di evaporazione calcolata evaporando acqua 1T
| Nome | Vapore | Electric Power | Costo complessivo (RMB) | ||
| Capacità di evaporazione (kg/h) | Consumo (t) | Costo (RMB) | Consumo (chilowatt) | Costo (RMB) | |
| Evaporatore di singolo effetto | 1,1 | 220 | 3 | 2,1 | 222,1 |
| Evaporatore di doppio effetto | 0,55 | 110 | 3 | 2,1 | 112,1 |
| Un evaporatore di tre effetti | 0,4 | 88 | 3 | 2,1 | 90,1 |
| Evaporatore della MVR | 0,02 | 4,4 | 30 | 21 | 25,4 |
CAMPI DI APPLICAZIONE
La ricompressione meccanica del vapore inizialmente è stata utilizzata quasi esclusivamente nell'industria lattiera. Durante i seguenti anni, i suoi campi di applicazione sono stati ampliati ed ora comprendono l'industria lattiera, l'industria della birra, l'industria dello zucchero, l'industria salina, l'industria della polpa, l'industria chimica, l'industria ecc. dell'alcool.
Diagramma di flusso di principio

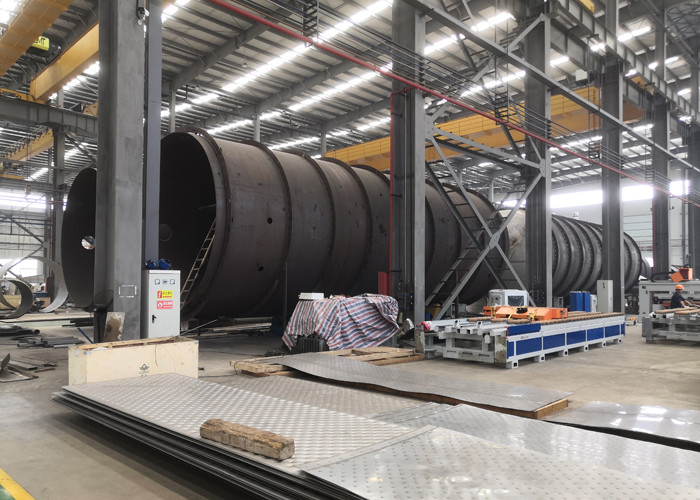

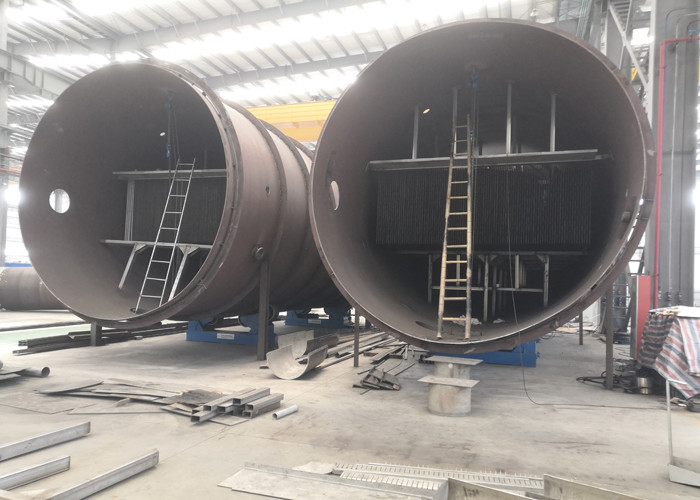

Il nostro sito dell'officina
I nostri prodotti sono venduti in tutto il mondo. Puoi stare certo dell'intero processo dei nostri prodotti.
