L'evaporazione della liscivia nera è una parte essenziale del processo di recupero chimico poichè concentra significativamente la materia solida asciutta in liscivia nera in moda da potere efficacemente bruciare il liquore nella caldaia di recupero. L'acqua rimossa dal liquore può essere segregata ed elaborata in moda da poterla riutilizzare nel mulino – ridurre i fabbisogni idrici freschi, effluenti e risparmiare i soldi.
Gli evaporatori ed i concentratori, con le loro superfici di riscaldamento della lamella, sono esperti ad elaborare i liquori o gli effluenti di cottura spesi del mulino facendo uso della quantità minima di energia mentre massimizzano i solidi asciutti del prodotto, la disponibilità della pianta e la qualità condensata. Le superfici di riscaldamento della lamella sono inerentemente non rappresentazione in scala. Ciò permette l'uso di varie fonti di calore dentro la lamella, permettendo che il mulino selezioni il collegamento trattato più di ottimo rendimento.
Evaporazione
Missione:
Evaporazione di liscivia nera debole per separare acqua e creare una prodotto-forte liscivia nera combustibile
I tre processi principali che si presentano nell'evaporatore sono:
Liquor+heat nero a Forti liscivia nera + acqua + vapore
Condensato + vapore a Condensato pulito + sporco + NCG
Liscivia nera a Liscivia nera + sapone (solo legno dolce)
Requisiti trattati di base
Uso efficiente di energia
Separazione efficiente di vapore acqueo da liscivia nera
Separazione adeguata di metanolo, sapone del tallolio
Concentrazione di liscivia nera a 75-85% solidi asciutti
| Nome | Serie del piatto del cuscino | Scambiatore di calore del tubo e di Shell | Scambiatore di calore staccabile del piatto | Scambiatore di calore a spirale del piatto |
| Gamma di temperatura di funzionamento | <800> | <800> | <170> | <350> |
| Pressione massima | <60 bar=""> | <200 bar=""> | <32 bar=""> | <25 bar=""> |
| Coefficiente di trasferimento di calore da innaffiare [W/m2·℃] | 3500 | 2700 | 5600 | 2000 |
| Applicazione dello scambio termico dell'acqua e dell'aria | misura | misura | non adattato | Misura parziale |
| Immersione in carro armato o acqua | misura | Misura parziale | non adattato | non adattato |
| Saldatura del carro armato e del reattore | Applicabile | non applicabile | non applicabile | non applicabile |
| Installi nel reattore attuale e nell'altra attrezzatura | Applicazione flessibile | Applicabile parziale | non applicabile | non applicabile |
| Tutta la costruzione saldata | Applicabile | Applicabile | non applicabile | non applicabile |
| Liquidi molto contaminati ed altre applicazioni | Applicabile | Applicabile | Applicabile parziale | Applicabile |
| Peso per unità di superficie | minimo | alto | minimo | alto |
| Pellicola discendente, condensatore ed evaporatore | misura | misura | Misura parziale | Misura parziale |
Tecnologia della MVR
La tecnologia della MVR è di comprimere il vapore secondario dell'evaporatore con il metodo meccanico, di aumentare la sue pressione e temperatura, aumentare la sua entalpia e poi inviarla di nuovo alla camera di riscaldo dell'evaporatore da usare come vapore di riscaldamento, in modo da tenere il liquido dell'alimentazione nello stato d'ebollizione, mentre il vapore di riscaldamento stesso condensa nell'acqua. Rispetto alla multi tecnologia di evaporazione di effetto, la tecnologia della MVR comprime e ricicla tutto il vapore secondario e recupera il calore latente, in modo da è più economizzatrice d'energia di multi tecnologia di evaporazione di effetto.

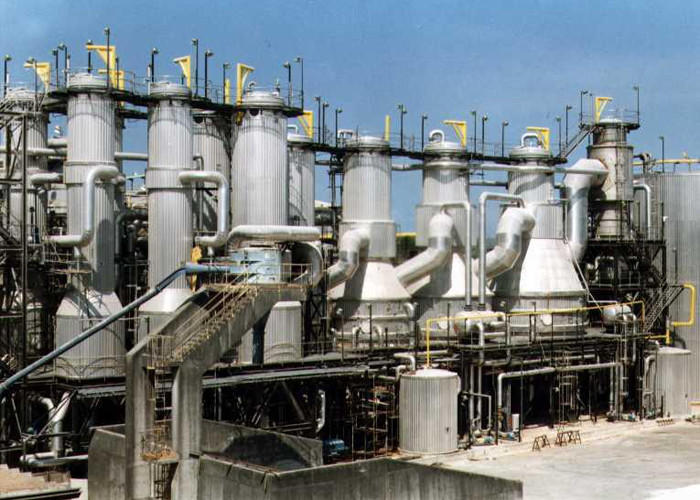

Evaporatori di effetto multiplo
Gli evaporatori di effetto multiplo sono utilizzati sempre nel servizio della liscivia nera. I effectcomes multipli di termine dal molteplice efficace uso di energia eseguire il compito di evaporazione. In tale configurazione, il vapore vivo è condensato soltanto nel primo evaporatore di effetto, generante i vapori che poi sono inviati per condensare in un secondo effetto dove l'evaporazione supplementare ha luogo. Il processo può poi essere ripetuto fino a raggiungere l'ultimo evaporatore di effetto in cui i vapori generati sono condensati in un condensatore facendo uso di acqua di raffreddamento.
La generazione del vapore nel mulino di Kraft è le spese d'esercizio significative ed ogni sforzo deve essere fatto per conservare il suo uso. La pianta di evaporazione è di gran lunga il consumatore principale di quel vapore per la rimozione dell'acqua dalla liscivia nera debole. L'operazione economica dell'evaporatore quindi è affermata sopra il molteplice efficace uso del calore disponibile dal vapore e quindi sui ofeffects di numero in ME.
Applicazione della tecnologia nell'evaporazione della liscivia nera di polpa
Prendendo l'evaporazione della liscivia nera della polpa della paglia di frumento come esempio, il processo di evaporazione di combinazione della tecnologia della MVR e la multi evaporazione di effetto ha effetto perfetto.

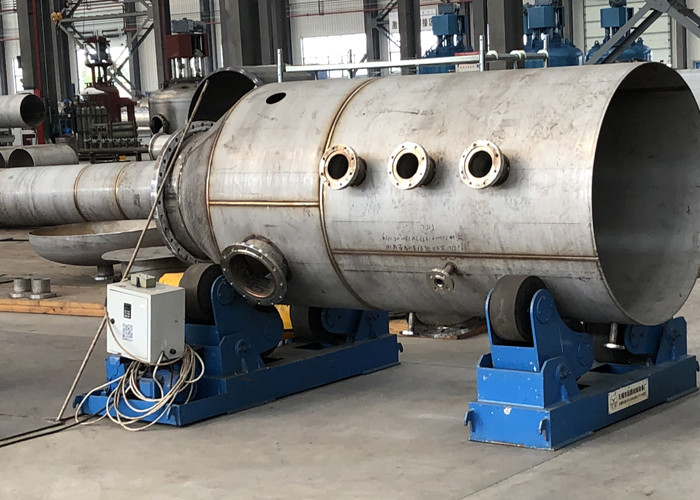

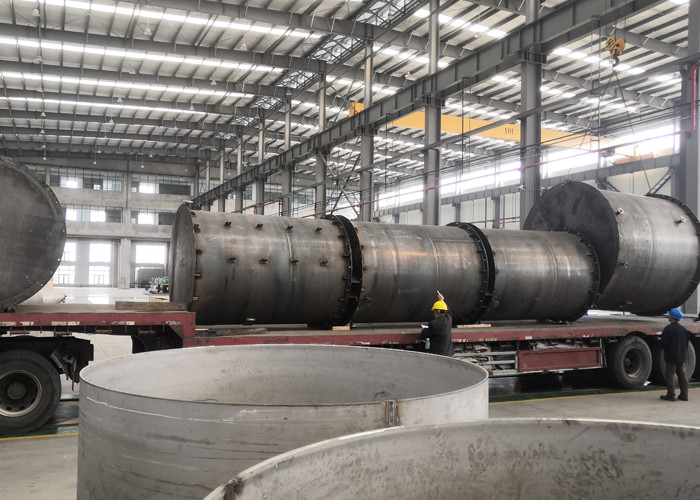

Gruppo di lavoro di produzione
