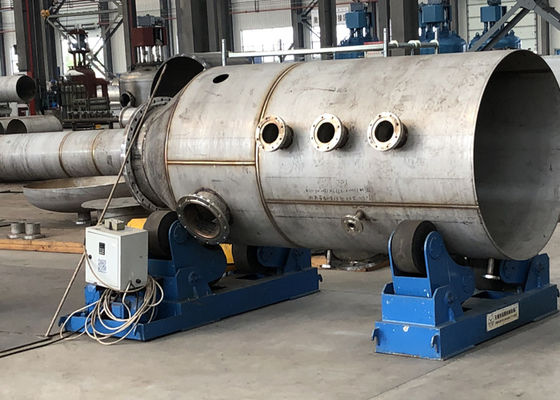

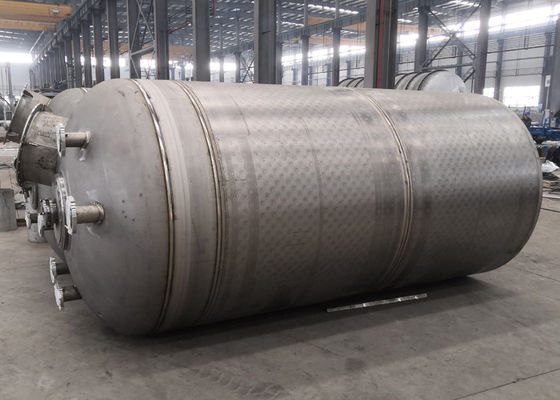

Scambiatore di calore del piatto del cuscino SS304 nell'evaporazione della liscivia nera durante la cartapesta

Scambiatore d'acciaio del piatto del cuscino nell'evaporazione della liscivia nera durante la cartapesta

Descrizione

Negli ultimi anni, con la maturità di tecnologia meccanica di ricompressione del vapore (MVR). Questa tecnologia è stata ampiamente usata nel trattamento delle acque reflue (liscivia nera compresa della polpa chimica, APMP & BCTMP e l'altra acqua di scarico chimica della polpa meccanica), nell'industria alimentare, nella desalificazione dell'acqua di mare ed in altri campi.

Liscivia nera

La ROM della liscivia nera le rondelle di riserva marroni è tipicamente a 13-18%TS. La maggior parte di questo contenuto idrico devono essere evaporati per produrre un materiale con su abbastanza solidi per sostenere l'efficace combustione nella caldaia di recupero, tipicamente fra 65% e 80%TS.

Durante l'evaporazione a questo livello di solidi, le varie componenti volatili (composti solforati, metanolo, ecc.) sono liberate dal liquore e devono essere separate dal condensato per permettere la riutilizzazione nel fiberline e nel recausticizing. Da questo punto di vista, la pianta di evaporazione realmente serve da " fabbrica dell'acqua " all'interno del mulino. La liscivia nera inoltre contiene una frazione sostanziale di composti inorganici che, durante il processo di evaporazione, raggiungono il loro limite della solubilità e possono depositare come scala sulle superfici del trasferimento di calore dell'evaporatore notevolmente che limitano la capacità di funzionamento della pianta di evaporazione e di intera isola di recupero.

Evaporazione

Missione:

Evaporazione di liscivia nera debole per separare acqua e creare una prodotto-forte liscivia nera combustibile

I tre processi principali che si presentano nell'evaporatore sono:

Liquor+heat nero            a     Forti liscivia nera + acqua + vapore

Condensato + vapore      a     Condensato pulito + sporco + NCG

Liscivia nera                     a      Liscivia nera + sapone (solo legno dolce)

Consumo a più effetti del vapore di evaporazione

EVAPORATORI DI EFFETTO MULTIPLO
Gli evaporatori della liscivia nera usano il contatto indiretto con vapore di condensazione (o i vapori) da un lato di una superficie del trasferimento di calore per evaporare l'acqua dalla liscivia nera che circola dall'altro lato. Come con tutti gli scambiatori di calore indiretti, il trasferimento di calore globale fra il vapore di condensazione e la liscivia nera è governato dalla relazione di base:
Q=Ux AxAT
In questa equazione, il flusso di calore Q rappresenta l'importo di trasferimento di calore che può essere compiuto. Poichè indicato, questo flusso di calore dipende dal coefficiente di trasferimento di calore globale U, la quantità di area di trasferimento di calore A disponibile condensare i vapori ricevuti ed il differenziale della temperatura fra ai vapori di condensazione ed alla liscivia nera all'interno dell'evaporatore. Tutta la riduzione di U, A o a volontà provocare direttamente una riduzione di Q. Evaporation può avere luogo soltanto quando il calore si aggiunge (sotto forma di vapore di condensazione) ad un'area e la a A è stabilita attraverso quell'area.
Il coefficientU del trasferimento di calore rappresenta il tasso a cui il trasferimento di calore è compiuto attraverso la superficie data nelle condizioni di gestione dell'evaporatore. È un numero complesso che varia con il materiale e la qualità della superficie di riscaldamento, della temperatura, della concentrazione e della viscosità della liscivia nera e del livello di turbolenza all'interno del liquore. Il coefficiente di trasferimento di calore è colpito avversamente dalla scala e dai depositi sulla superficie del trasferimento di calore, da turbolenza bassa ed anche dal rivestimento e dallo spessore della superficie del trasferimento di calore.
Gli evaporatori di effetto multiplo (MEEs) sono utilizzati sempre nel servizio della liscivia nera. I effectcomes multipli di termine dal molteplice efficace uso di energia eseguire il compito di evaporazione. In tale configurazione, il vapore vivo è condensato soltanto nel primo evaporatore di effetto, generante i vapori che poi sono inviati per condensare in un secondo effetto dove l'evaporazione supplementare ha luogo. Il processo può poi essere ripetuto fino a raggiungere l'ultimo evaporatore di effetto in cui i vapori generati sono condensati in un condensatore facendo uso di acqua di raffreddamento.
La generazione del vapore nel mulino di Kraft è le spese d'esercizio significative ed ogni sforzo deve essere fatto per conservare il suo uso. La pianta di evaporazione è di gran lunga il consumatore principale di quel vapore per la rimozione dell'acqua dalla liscivia nera debole. L'operazione economica dell'evaporatore quindi è affermata sopra il molteplice efficace uso del calore disponibile dal vapore e quindi sui ofeffects di numero in ME.

Applicazione di tecnologia della MVR:

Quando la concentrazione di liquido evaporato è sollevata ed il suo punto di ebollizione è sollevato entro un determinato limite, per esempio, quando la concentrazione di liquido nero evaporato è inferiore a 20%, il punto di ebollizione è non non più di ℃ sollevato 1,5.

È utilizzato nelle aree o nelle imprese dove il prezzo dell'energia elettrica è economico e l'energia termica è costosa.

Applicazione della tecnologia nell'evaporazione della liscivia nera di polpa
Prendendo l'evaporazione della liscivia nera della polpa della paglia di frumento come esempio, il processo di evaporazione di combinazione della tecnologia della MVR e la multi evaporazione di effetto sono stati paragonati al multi processo di evaporazione di effetto. I dettagli sono come segue.

2,1 parametri principali e schema di evaporazione

I risultati indicano che la portata di liscivia nera diluita è 128.6t/h, la temperatura di liscivia nera diluita è ℃ 70, la concentrazione di liscivia nera diluita è 10%, la concentrazione di liscivia nera concentrata è 45% e l'acqua di evaporazione è 100t/H. Il multi processo di evaporazione di effetto è stazione di evaporazione di 5 effetti ed il processo combinato di evaporazione è concentrazione della MVR pre + stazione di evaporazione di 5 effetti.

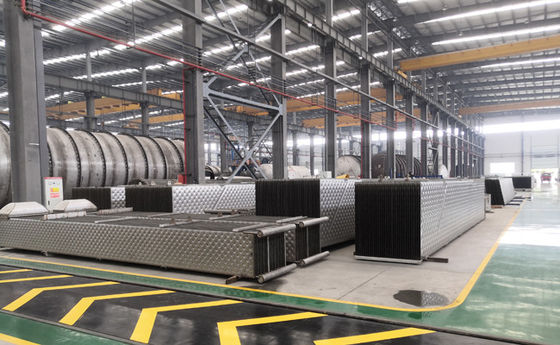

La nostra capacità di produzione
