Tecnologia della MVR
La tecnologia della MVR è di comprimere il vapore secondario dell'evaporatore con il metodo meccanico, di aumentare la sue pressione e temperatura, aumentare la sua entalpia e poi inviarla di nuovo alla camera di riscaldo dell'evaporatore da usare come vapore di riscaldamento, in modo da tenere il liquido dell'alimentazione nello stato d'ebollizione, mentre il vapore di riscaldamento stesso condensa nell'acqua. Rispetto alla multi tecnologia di evaporazione di effetto, la tecnologia della MVR comprime e ricicla tutto il vapore secondario e recupera il calore latente, in modo da è più economizzatrice d'energia di multi tecnologia di evaporazione di effetto.
Vantaggi di tecnologia della MVR:
Dopo la partenza, non c'è esigenza di vapore fresco, o una piccola quantità di vapore fresco è consumata, in modo dal costo di operazione è basso.
La struttura semplice, singolo esercizio di effetto, semplifica la conduttura, lo strumento, sistema elettrico.
Facile iniziare, operazione semplice, operazione stabile, meno manutenzione.
Occupa un piccolo spazio ed ha poche utilità. In generale, non c'è esigenza del condensatore e della torre di raffreddamento.
I concentratori con pellicola discendente sono realmente un adattamento per gli alti solidi che il servizio della progettazione dell'evaporatore dei FF ha discusso sopra. Di natura, concentratori dei FF, dove l'evaporazione ha luogo da un film del liquore all'interno del risultato dell'elemento riscaldante nei livelli elevati della soprasaturazione che sono diventati all'interno del liquore. Ciò può provocare la formazione di tartaro di graduazione incontrollata dovuto eccessiva nucleazione di cristallo piuttosto che la crescita dei cristalli delicata.
Le progettazioni del concentratore di alcuni FF realmente nemmeno tentano di controllare la formazione di tartaro di graduazione sulle superfici di riscaldamento, ma piuttosto di fornire una media rimuovere tale scala più veloce di si forma e prima che possa urtare negativamente la capacità o il cavo al tappo. Le progettazioni di commutazione, comunemente usate rapidi con le unità dell'tubolare-elemento e del piatto, contano su questa strategia continuamente muovendo gli enti multipli del concentratore (o le camere all'interno dello stesso corpo) fra il liquore del prodotto e lavando le posizioni.
Un altro approccio di progettazione comprende azionare il concentratore dei FF al cambiamento continuo a calore ridotto per ridurre la quantità di soprasaturazione sviluppata nel liquore durante il trasferimento di calore. Una quantità sostanziale di area di trasferimento di calore deve essere fornita in questo caso come pure un tasso proporzionato di ricircolazione, per ridurrsi sia funzionare A che evaporazione specifica per unità di area di trasferimento di calore.
Confronto
| oggetto | una stazione di 5 effetti | processo combinato di evaporazione | ||
| Della MVR concentrazione pre | stazione di evaporazione 5-effect | |||
| Acqua di evaporazione (t/h) | 100 | 64,28 | 35,72 | |
| Concentrazione ricevuta (%) | 10 | 10 | 20 | |
| Fuori concentrazione (%) | 45 | 20 | 45 | |
| Area dell'evaporatore (㎡) | 10000 | 8500 | 4000 | |
| Area del condensatore (㎡) | 800 | / | 300 | |
| Consumo | Vapore (t/h) | 25 | / | 9 |
| Elettricità (kWh/h) | 500 | 1600 | 180 | |
| Acqua (t/h) | 900 | / | 350 | |
| Costo di esercizio | RMB/hour | 4500 | 960 | 1633 |
| Capacità di evaporazione dell'acqua di RMB/T | 45 | 25,93 | ||
| RMBx10000/giorno | 10,8 | 6,2 | ||
| RMBx10000/anno (340days) | 3672 | 2115 | ||
Nota: Stima costata in funzione: vapore 150rmb/t, elettricità 0,6 rmb/KWH, acqua 0.5rmb/t.
L'investimento dell'attrezzatura trattata combinata di evaporazione è aumentato: evaporatore (2500 m2) 375x10000 RMB; Compressore 400x10000rmb, 775x10000 totale RMB della MVR
Riduzione dei costi di funzionamento annuale del processo combinato di evaporazione: 3672-2115 = 1557 (10000RMB)
Periodo di rimborso di aumento di investimento di processo combinato di evaporazione: 755 ÷ 1557=0.5year
Può essere visto che prendendo la scala di 100t/h come esempio, il processo combinato di evaporazione può recuperare l'investimento aumentato durante l'anno mezzo e risparmi 1557 (10000 RMB) ogni anno in futuro, con i considerevoli benefici economici.

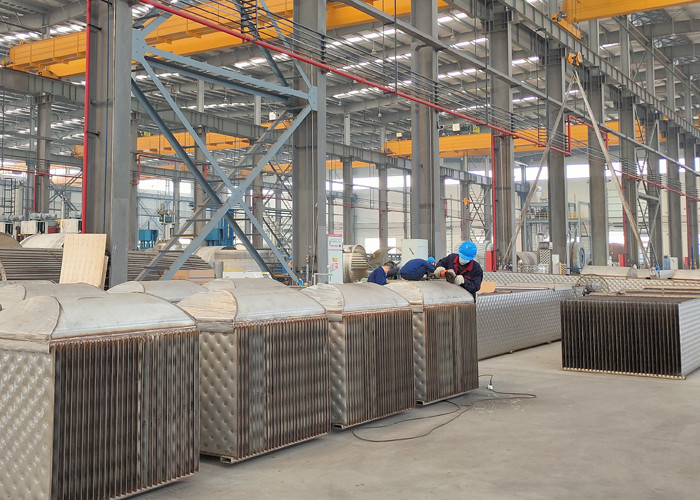

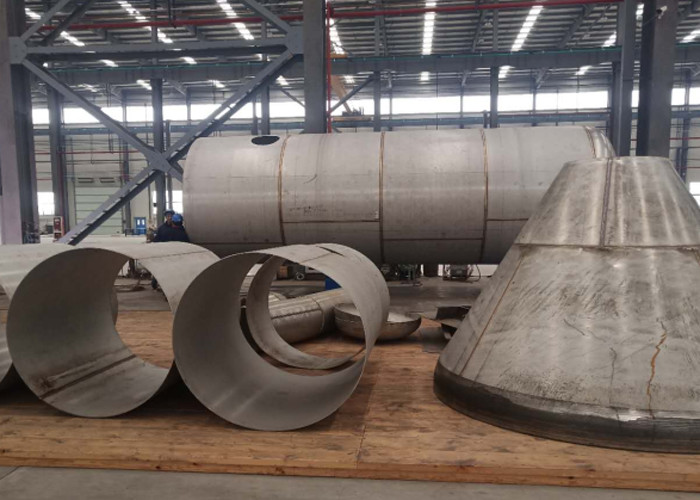

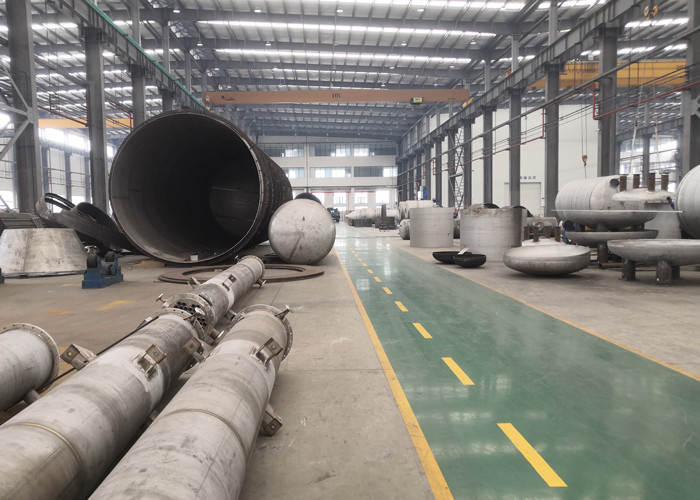

Officina
