Evaporatore MVR per acque reflue industriali Capacità 50 m3/h

Riutilizza il calore latente tramite la ricompressione meccanica del vapore per ridurre la domanda di utenze, stabilizzare la qualità e aumentare la resa di evaporazione.

• Costi operativi inferiori: riduzione di vapore fresco, carico della caldaia e acqua di raffreddamento
• Maggiore velocità di evaporazione a regime stazionario per lunghe campagne di produzione
• Gestisce alimentazioni difficili: materiali ad alta salinità, viscosi e soggetti a incrostazioni
• Automazione completa e CIP riduce i tempi di fermo e gli interventi manuali

I sistemi MVR comprimono il vapore secondario e lo riciclano come mezzo di riscaldamento, ottimizzando l'uso dell'energia mantenendo la capacità di produzione e la scalabilità.

L'alimentazione entra nell'evaporatore e bolle. Il vapore secondario generato viene compresso (centrifugo/turbo ad alta velocità/Roots) a pressione e temperatura più elevate, quindi indirizzato al lato mantello come mezzo di riscaldamento. Segue la separazione vapore/liquido; la condensa viene recuperata mentre i non condensabili vengono sfiatati sotto vuoto. CIP periodico mantiene le superfici pulite.

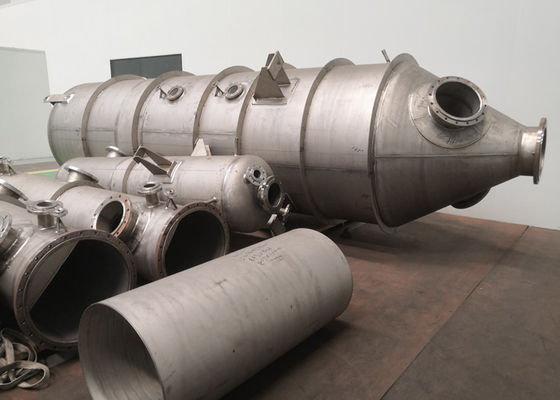

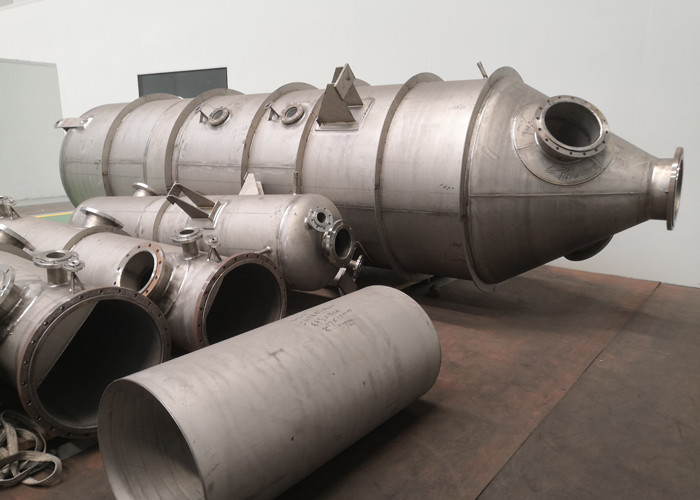

• Corpo evaporatore
• Compressore di vapore
• Separatore vapore-liquido
• Riscaldatore principale e preriscaldatore
• Condensatore e sistema a vuoto
• Skid CIP
• Strumentazione (T/P/flusso/conduttività/livello)
• PLC/HMI/storico

• Pretrattamento delle Acque Reflue Industriali/ZLD: Concentra flussi ad alto contenuto di sale o carichi di sostanze organiche
• Salamoia di Litio e Prodotti Chimici: Controllo preciso della concentrazione con passaggio senza soluzione di continuità alla cristallizzazione
• Latticini e Alimenti: Lavorazione delicata per prodotti sensibili al calore
• Farmaceutica/GMP: Materiali igienici con protocolli di pulizia convalidati

Specifiche richieste: portata, solidi iniziali/target, BPE, curva viscosità-temperatura, ΔT ammissibile, fattore di incrostazione, corrosivi, ore di funzionamento annuali e condizioni di utenza.

SS316L, duplex 2205/2507, titanio e Ti-Pd, Hastelloy (selezionato in base alla resistenza alla corrosione e al budget).

• Centrifugo/turbo ad alta velocità: Alta efficienza con finestre di manutenzione chiare
• Roots: Costruzione semplice per compiti piccoli/medi
• Treni paralleli: Forniscono ridondanza e flessibilità operativa

Alimentazione: 50 m³/h all'8% TDS → Target: 35% (liquido madre al cristallizzatore)

Treno: MVR a due stadi in serie + preriscaldatore + CIP online

Punti Chiave: Vapore fresco e acqua di raffreddamento drasticamente ridotti; funzionamento continuo ≥ 20 giorni tra i cicli CIP; controllo qualità rigoroso.

• Saldatura e recipienti a pressione secondo gli standard ASME/PED
• Finitura superficiale igienica e controllo dei tratti morti per alimenti/farmaceutica
• Tracciabilità completa dei materiali con convalida CIP/SIP

Perché un evaporatore MVR è più efficiente dal punto di vista energetico?
Comprimendo e riutilizzando il calore latente del vapore secondario, MVR riduce drasticamente la domanda di vapore fresco mantenendo l'efficienza del processo.

MVR è adatto per alimentazioni ad alta salinità o ad alto BPE?
Sì. I progetti a stadi con area di trasferimento del calore extra e ΔT/velocità ottimizzati rendono MVR ideale per il pretrattamento ZLD e le applicazioni di cristallizzazione del sale.

Con che frequenza il compressore necessita di manutenzione?
Gli intervalli variano in base al modello e al carico. Le aree chiave di interesse sono cuscinetti, guarnizioni e protezione dalle sovratensioni. Un funzionamento e un monitoraggio adeguati prolungano la durata.

Il sistema può soddisfare i requisiti GMP o per uso alimentare?
Sì. Forniamo materiali igienici, finiture di saldatura lisce, drenabilità e protocolli CIP/SIP convalidati in linea con i sistemi di qualità.

MVR può integrarsi con cristallizzatori o membrane?
Assolutamente. Le configurazioni comuni includono la preconcentrazione MVR con cristallizzatori a circolazione forzata o MVR abbinato a NF/RO per un uso ottimale dell'energia.
