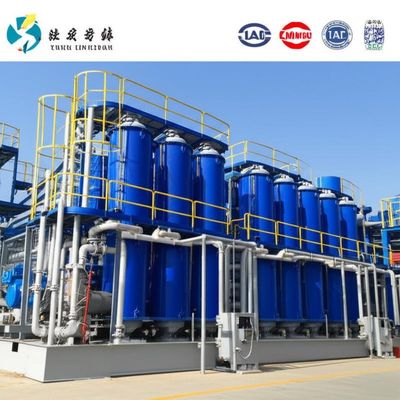

Cloruro di sodio multi-effetto linee di sale industriale Mvr film cadente evaporatore a vuoto per la produzione di sale
Evaporazione a effetto multiplo
I processi di evaporazione a effetti multipli possono ottimizzare l'efficienza energetica degli impianti attraverso il riciclo del vapore.
Funzionamento
Durante il primo effetto, il vapore fornito genera vapore a una pressione inferiore. Questi vapori vengono quindi impiegati come vapore di riscaldamento a vapore in un secondo effetto.
Il numero di effetti può variare da uno a otto, in funzione dei costi di investimento e di esercizio.
I vapori all'uscita dell'ultimo effetto devono essere condensati.
Esempio Principio di flusso parallelo
Il circuito dell'evaporatore del primo stadio è quello in cui viene introdotta la soluzione. Qui, si combina con la soluzione circolante e riceve il riscaldamento a vapore nel riscaldatore H. Nell'evaporatore V1,il solvente ad acqua evapora quando la soluzione viene raffreddata fino al punto di ebollizioneLa seconda fase, che viene eseguita a una temperatura e una pressione inferiori, riceve la soluzione successivamente.La soluzione viene evaporata nella seconda fase utilizzando il vapore prodotto nella prima fase come mezzo di riscaldamento.A seconda dell'elevazione del punto di ebollizione della soluzione e delle circostanze del quadro in quel momento, questa procedura può essere ripetuta numerose volte.Il vapore dell'ultimo stadio viene condensato tramite acqua di raffreddamentoSe il sale deve essere cristallizzato nella pianta, una ulteriore evaporazione concentra la soluzione in misura tale da formare cristalli.i cristalli della sospensione possono quindi essere separati dalla soluzione e essiccati.
Adatti a qualsiasi tipo di evaporatore
L'evaporatore a effetto multiplo può essere costituito da evaporatori a circolazione a pellicola cadente, forzati o a raffreddamento a flash.
Applicazione
Questa tecnologia è ottima quando il costo del vapore è basso.
Principali vantaggi dei sistemi multi-effetto:
Capacità di massimizzare l'utilizzo dell'energia di input (economia a vapore)
Riduzione dell'energia necessaria per il funzionamento completo del sistema
Riduzione del carico di condensazione con effetti aggiuntivi (meno acqua di raffreddamento necessaria)
Controllo del flusso di liquore
Raccogliere e trattare convenientemente il condensato sporco
Capacità di pulizia online di effetti individuali
Efficienza termica massima con opzione di flusso concomitante
Parametri tecnici dell'evaporatore a pellicola cadente
Tipo | Effetto unico | Doppio effetto | Effetto tre |
Capacità di evaporazione (kg/h) | 300-2000 | 1200-4000 | 3600-15000 |
Densità del materiale da mangime in % | Secondo il materiale | ||
Densità del materiale di scarico in % | Secondo il materiale | ||
Pressione del vapore | 0.5-0.8 | ||
Consumo di vapore / Capacità di evaporazione ((con pompa di calore a pressione) | 0.65 | 0.38 | 0.28 |
Temperatura di evaporazione | 45-90 | ||
Temperatura di sterilizzazione | 90-110 | ||
Consumo di acqua di raffreddamento / Capacità di evaporazione (inlet 20°C, uscita 40°C) | 28 | 11 | 8 |
Nota: possiamo progettare prodotti personalizzati secondo i requisiti del cliente. |

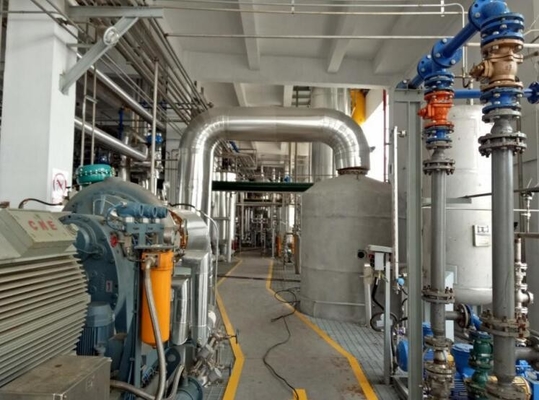

Il nostro sito di produzione
