Evaporatore a vuoto ad effetto singolo saldato Circolazione forzata per acque reflue

Basic Properties

Place of Origin: Jiangsu, Cina

Brand Name: HANPU

Certification: CE，ISO9001

Model Number: Mvr

Trading Properties

Minimum Order Quantity: 1 set

Price: 300,000USD~2,500,000USD/SET

Payment Terms: T/T, L/C, D/A, D/P, Western Union

Supply Ability: 1 SET/MONTH

Tag

Multi sistema dell'evaporatore della MVR di effetto

Sistema dell'evaporatore della MVR

Multi evaporatore di effetto della MVR

Specifications

High Light:

Evaporatore a vuoto a effetto singolo

Evaporatore a vuoto saldato

Sistema di evaporazione MVR per le acque reflue

Product Description

Evaporatore a vuoto ad effetto singolo saldato Circolazione forzata per le acque reflue

Descrizione del prodotto

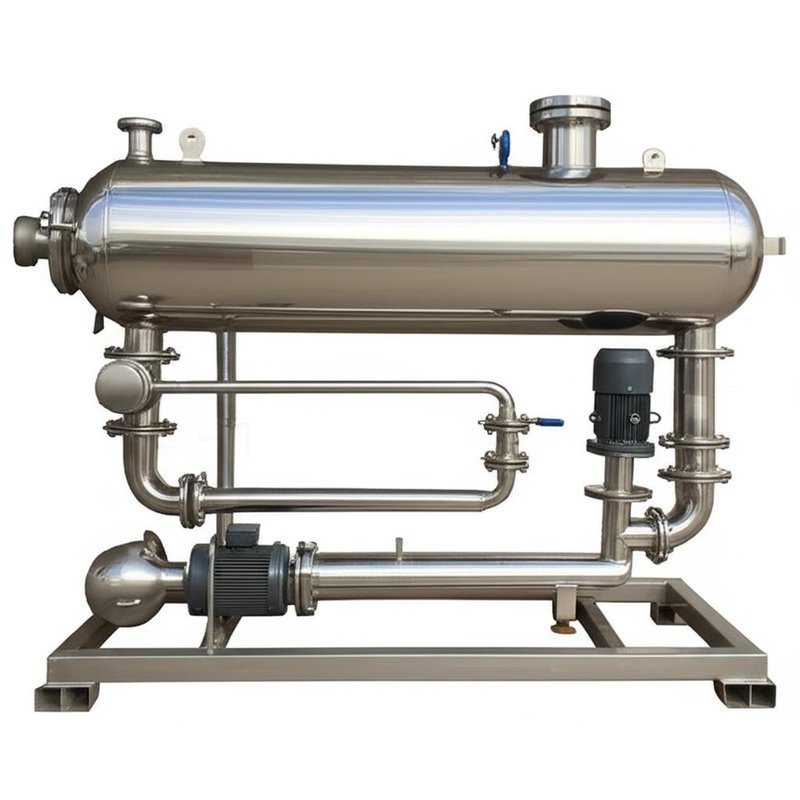

Welded single-effect vacuum evaporator with forced circulation for industrial wastewater

Saldatidi cilindrata inferiore o uguale a 50 cm3concircolazione forzataprogettato per la riduzione delle acque reflue industriali, la concentrazione di salamoia e la pre-concentrazione ZLD.La circolazione ad alta velocità migliora il trasferimento di calore e riduce la scalabilitàcapacità di trasmissione stabile, robusta operatività,e una manutenzione semplice.

Principali vantaggi

Affidabile con alimentazioni difficili:La circolazione forzata tollera i solidi in sospensione e l'elevata salinità.
Funzione a bassa temperatura:Il funzionamento a vuoto protegge i flussi sensibili al calore e riduce il rischio di impurezza.
Semplice e facile da mantenere:Costruzione saldata, percorsi di flusso puliti e ampia finestra operativa.
Pronto per l' aggiornamento:Opzionale TVR/recupero del calore per aumentare l'economia del vapore; facile integrazione nei treni ZLD.
Condensato consistente:Le opzioni di lucidatura supportano il riutilizzo o lo scarico conforme.

Processo e economia termica

Il vapore vivo riscalda il liquido circolante nel riscaldatore principale; il vapore generato nel separatore si condensa sotto vuoto.Δ T/LMTD, limitare la deposizione sui tubi e mantenere la capacità costante in diverse sostanze chimiche delle acque reflue.TVR (recompressione a vapore termico)può migliorare l'efficienza termica.

Controlli e sicurezza

PLC/HMI con controllo a circuito chiuso del livello, della pressione, della ΔT e della conduttività; blocchi per la movimentazione del vuoto/NCG, pompe, riscaldatori e protezione della qualità del condensato.Disponibilità di un cronista di allarmi/eventi e di diagnostica a distanza.

Materiali e manutenzione

Parti bagnate inSS316L/duplex(Ti/Hastelloy facoltativo) Grandi pulizie, teste rimovibili, fornitura di CIP e dosaggio anti-scala supportano campagne lunghe e rapidi ritorni.

Visualizzazione dei processi ️ Concentrazione delle acque reflue

Flow diagram: feed conditioning → single-effect vacuum evaporation (forced circulation) → condensate polishing → concentrate to ZLD

Condizionamento dei mangimi:screening/filtrazione, ammorbidimento o aggiustamento del pH per ridurre la scalabilità/corrosione.
Evaporazione sotto vuoto:riscaldatore + separatore con circuito ad alta velocità per un trasferimento di calore stabile.
Gestione del condensato:lucidatura (filtri/RO/AC) per soddisfare i limiti di riutilizzo/scarico.
Concentrate il routing:al cristallizzatore/centrifuga/essiccatore o al riciclo a monte per scheda di flusso ZLD.
Automazione:le ricette di avvio/arresto, il seguimento del carico e le sequenze CIP.

Componenti chiave

con una capacità di accumulo di calore inferiore o uguale a 50 Wcircolazione forzatapompa e separatore vapore-liquido
Caldaia principale, preriscaldatore, condensatore, scarico per la manipolazione del vuoto/NCG
Strumentazione (T/P/flusso/condotto/livello) con PLC/HMI/SCADA
Sistema di dosaggio CIP a scivolo e anti-scale
Opzionale:Ejector TVR, scambiatori di calore, filtri per la lucidatura del condensato/RO

Prestazioni e dimensioni

Parametro	Intervallo tipico*
Operazione	Continuo
Pressione della conchiglia (vuoto)	~ 8-25 kPa (abs), a carico
Economia del vapore	~1,0 (SE); fino a ~1,5-2,2 con TVR/recupero di calore
velocità di circolazione	Alti per limitare la scalabilità e stabilizzare ΔT
Qualità del condensato	Polito per il riutilizzo o per lo scarico conforme
Materiale	SS316L / duplex; Ti/Hastelloy su richiesta

*Le prestazioni effettive dipendono dalla chimica dei mangimi, dalla tendenza all'incrustamento e dalla progettazione degli scambiatori di calore.

Domande frequenti

Perché scegliere la circolazione forzata rispetto alla pellicola che cade?
Gestisce meglio i solidi più elevati e le acque reflue variabili, mantenendo i tubi puliti con taglio e trasferimento termico stabile.

È possibile ridurre ulteriormente il consumo di vapore?
L'aggiunta di TVR e scambiatori di recupero del calore aumenta l'economia del vapore; MVR può essere integrato in aggiornamenti ibridi.

E' adatto per la ZLD?
Assolutamente utilizzato come concentratore prima della cristallizzazione/manipolazione dei solidi per ridurre al minimo lo scarico di liquidi.
