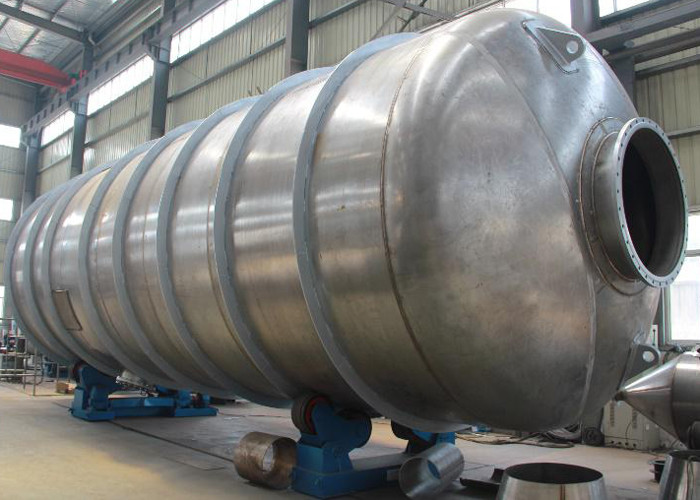

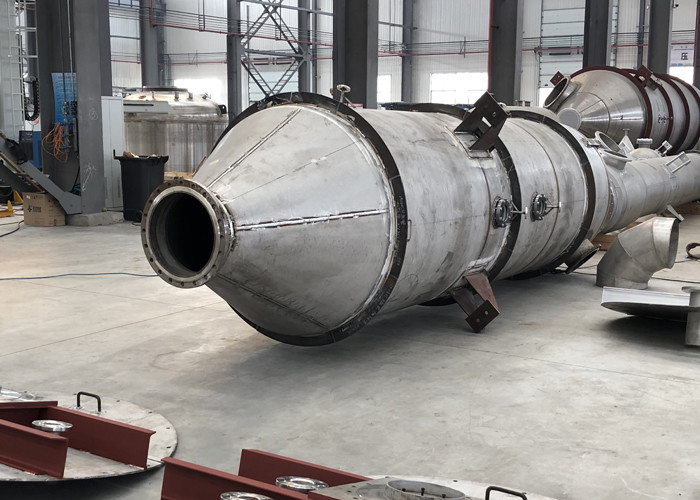

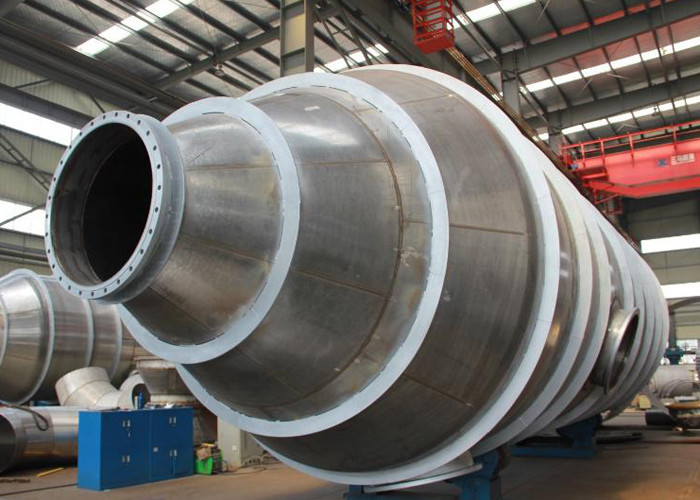

Evaporatore della MVR di trattamento delle acque reflue del sistema di evaporazione di effetto multiplo
Descrizione della MVR
L'evaporatore della MVR è un nuovo tipo di attrezzatura di evaporazione del risparmio di energia di alto-efficienza pricipalmente utilizzata nell'industria farmaceutica. Questa attrezzatura usa la tecnologia e energia pulita di cottura a vapore a bassa temperatura ed a bassa pressione per generare il vapore per energia. Separa l'acqua nel medium ed è una tecnologia internazionalmente avanzata di evaporazione. È un prodotto migliorato che sostituisce l'evaporatore tradizionale.
Vantaggio:
■consumo di energia basso per unità
■dovuto la differenza di bassa temperatura, l'evaporazione del prodotto è moderata
■breve tempo di conservazione del prodotto dovuto singolo effetto comune
■processo semplice e forte realizzabilità
■caratteristiche di operazione eccellenti del carico parziale
■costo di gestione basso
Riassumendo i adventages del sistema della MVR sono come seguono
1. Risparmio energetico: l'alta efficienza termica, consumo di energia economizzatore d'energia e più basso, il consumo di energia è circa 1/6To 1/5 dell'evaporatore tradizionale. significativamente reduc il costo di operazione
protezione 2.Environmental
costi di gestione 3.Low: soltanto gli evaporatori tradizionali un terzo alla metà
la temperatura 4.Evaporating è bassa, difficile all'attrezzatura di acciaio inossidabile di corrosione, difficile riportare in scala, suitalbe stesso per materiale sensibile al calore
5.Automatic: L'intero sistema ha realizzato il controllo automatico dal materiale da otturazione, dal preriscaldamento, dall'evaporazione, dalla pulizia, dalla manutenzione e da altri punti del. Eviti l'errore umano, riduca i costi della manodopera, qualità del prodotto migliore
orma 6.Small
7.Avoiding l'acquisto delle caldaie, dell'investimento della costruzione del camino e dei costi di mantenimento
Confronto dei costi di operazione
L'operazione dei due processi di evaporazione per il trattamento è indicata nella tavola.
Un'operazione di due processi di evaporazione per il trattamento dell'acqua della carta straccia.
| oggetto |
una stazione di 5 effetti |
processo combinato di evaporazione |
| Della MVR concentrazione pre |
stazione di evaporazione 5-effect |
| Acqua di evaporazione (t/h) |
100 |
64,28 |
35,72 |
| Concentrazione ricevuta (%) |
10 |
10 |
20 |
| Fuori concentrazione (%) |
45 |
20 |
45 |
| Area dell'evaporatore (㎡) |
10000 |
8500 |
4000 |
| Area del condensatore (㎡) |
800 |
/ |
300 |
| Consumo |
Vapore (t/h) |
25 |
/ |
9 |
| Elettricità (kWh/h) |
500 |
1600 |
180 |
| Acqua (t/h) |
900 |
/ |
350 |
| Costo di esercizio |
RMB/hour |
4500 |
960 |
1633 |
| Capacità di evaporazione dell'acqua di RMB/T |
45 |
25,93 |
| RMBx10000/giorno |
10,8 |
6,2 |
| RMBx10000/anno (340days) |
3672 |
2115 |
Nota: Stima costata in funzione: vapore 150rmb/t, elettricità 0,6 rmb/KWH, acqua 0.5rmb/t.
L'investimento dell'attrezzatura trattata combinata di evaporazione è aumentato: evaporatore (2500 m2) 375x10000 RMB; Compressore 400x10000rmb, 775x10000 totale RMB della MVR
Riduzione dei costi di funzionamento annuale del processo combinato di evaporazione: 3672-2115 = 1557 (10000RMB)
Periodo di rimborso di aumento di investimento di processo combinato di evaporazione: 755 ÷ 1557=0.5year
Può essere visto che prendendo la scala di 100t/h come esempio, il processo combinato di evaporazione può recuperare l'investimento aumentato durante l'anno mezzo e risparmi 1557 (10000 RMB) ogni anno in futuro, con i considerevoli benefici economici.
La capacità di trattamento può spettare a 100T/h, con i vantaggi quale il piccolo ingombro a pavimento, struttura compatta, l'operazione stabile ecc.
