Tipo con pellicola discendente evaporatore del piatto dell'evaporatore della MVR per evaporazione dell'etanolo
Introduzione
L'evaporazione con pellicola discendente è di aggiungere il liquido materiale dal contenitore superiore di tubo della camera di riscaldo dell'evaporatore con pellicola discendente e lo distribuisce anche nei tubi di scambio termico tramite la distribuzione liquida ed il dispositivo filmogeno. Nell'ambito dell'azione di gravità, induzione di vuoto e flusso d'aria, si trasforma in in un film uniforme. Flusso dall'alto al basso. Durante il processo di flusso, è riscaldato e vaporizzato mediante il medium di riscaldamento nel lato delle coperture. Il vapore generato e la fase liquida forniscono la camera della separazione dell'evaporatore. Dopo il vapore ed il liquido completamente sono separati, il vapore entra nel condensatore per condensazione (operazione di unico effetto) o entra nell'evaporatore di seguente-effetto mentre il medium è riscaldato per raggiungere l'operazione a più effetti e la fase liquida è scaricata dalla camera della separazione.
Consumo meccanico dell'evaporatore della MVR di ricompressione del vapore rispetto all'attrezzatura tradizionale di evaporazione calcolata evaporando acqua 1T
Nome | Vapore | Electric Power | Costo complessivo (RMB) | ||
Capacità di evaporazione (kg/h) | Consumo (t) | Costo (RMB) | Consumo (chilowatt) | Costo (RMB) | |
Evaporatore di singolo effetto | 1,1 | 220 | 3 | 2,1 | 222,1 |
Evaporatore di doppio effetto | 0,55 | 110 | 3 | 2,1 | 112,1 |
Un evaporatore di tre effetti | 0,4 | 88 | 3 | 2,1 | 90,1 |
Evaporatore della MVR | 0,02 | 4,4 | 30 | 21 | 25,4 |
Caratteristiche principali:
La tecnologia economizzatrice d'energia dell'evaporatore della MVR è la tecnologia internazionale più avanzata dell'evaporatore, soltanto ha bisogno poco del vapore vivo (quando l'evaporatore di inizio ha bisogno poco del vapore vivo, durante il funzionamento normale quasi non avere bisogno del vapore vivo), che notevolmente riducono i costi di gestione di affari, ridurre l'inquinamento ambientale.
Dovuto adottare la fonte di calore del rifornimento del compressore, c'è poca differenza della temperatura che ha paragonato all'evaporatore tradizionale e può raggiungere l'evaporazione moderata, qualità del prodotto notevolmente migliore e ridurrsi sporcare.
Non c'sono nessun condensatore di bisogno o soltanto il condensatore di piccola dimensione di bisogno, la struttura ed il processo abbastanza semplice, possono essere l'operazione automatica completa, funzionamento continuo, la sicurezza ed affidabile.
Questo sistema interno dell'evaporatore fornito della conduttura pulita di CIP, che può raggiungere sul posto, facile da operare pulito e senza angolo morto.
Il materiale liquido può essere evaporato alla bassa temperatura (50-100℃) in questo evaporatore, il materiale liquido è uniforme e senza eseguire il materiale, la cokizzazione non facile, denaturazione al calore materiale è minima.
dovuto un uso di 100% calore latenti di riciclaggio del vapore secondario, completamente evitare l'uso di vapore vivo, consumo così notevolmente riduttore del vapore.
Per i materiali sensibili al calore può essere usata con il pulsometro, che può essere fatto dentro vicino a pressione assoluta sotto vuoto, in modo da realizzare l'evaporazione di bassa temperatura, la temperatura minima di evaporazione può essere ℃ 50.
Controllo dei processi semplice e automazione-perché della piccola quantità di conservazione fluida, l'evaporatore con pellicola discendente può essere cambiamento secondo il grado differente di vuoto/temperatura d'alimentazione di concentrazione della capacità, che è i termini di base per qualità stabile dei prodotti.
La capacità di trattamento può spettare a 100T/h, con i vantaggi quale il piccolo ingombro a pavimento, struttura compatta, l'operazione stabile ecc.
Disegno di principio di funzionamento

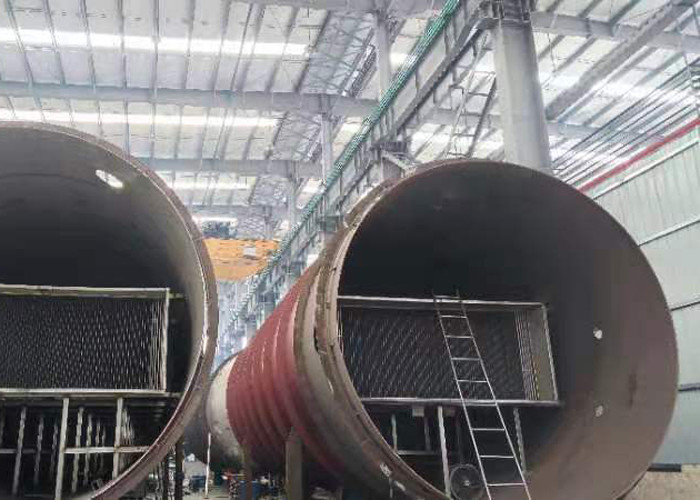

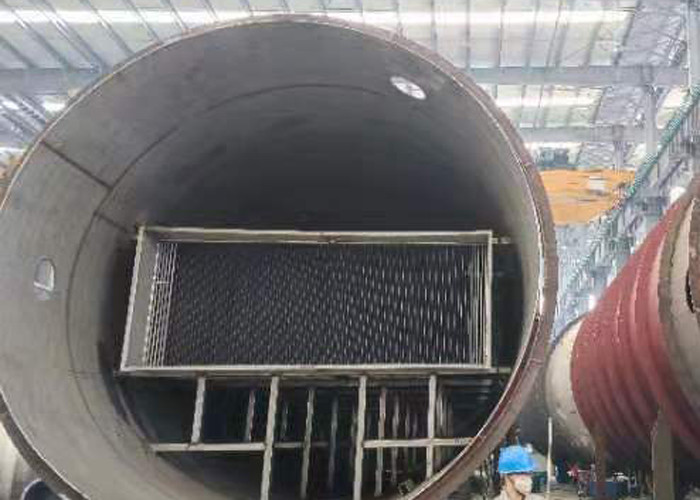

Dettagli del prodotto
