Alto evaporatore efficiente di vuoto di effetto multiplo per il fornitore cinese acqua industriale/dell'acqua di mare
Descrizione della MVR
L'evaporatore della MVR comprime il vapore a bassa temperatura tramite il compressore, aumenta la temperatura e la pressione ed aumenta l'entalpia e poi entra nello scambiatore di calore affinchè la condensazione utilizzi pienamente il calore latente del vapore.
Eccezione fatta per la partenza, il vapore secondario dall'evaporatore senza vapore crudo durante l'intero processo di evaporazione è compresso dal compressore, l'aumento della temperatura e di pressione e gli aumenti di entalpia e quindi è inviato alla camera di riscaldo dell'evaporatore da usare come vapore di riscaldamento. Tenga il liquido materiale in uno stato d'ebollizione, mentre il vapore di riscaldamento stesso condensa nell'acqua.
In questo modo, il vapore precedentemente scartato completamente è utilizzato, il calore latente è recuperato e l'efficienza termica è migliorata. L'economia di vapore crudo è equivalente a 30 effetti di evaporazione a più effetti.
Caratteristiche principali:
La tecnologia economizzatrice d'energia dell'evaporatore della MVR è la tecnologia internazionale più avanzata dell'evaporatore, soltanto ha bisogno dei pochi vapore vivo (quando l'evaporatore di inizio ha bisogno poco del vapore vivo, durante il funzionamento normale quasi non avere bisogno del vapore vivo), che notevolmente riducono i costi di gestione di affari, riduce l'inquinamento ambientale.
Dovuto adottare la fonte di calore del rifornimento del compressore, c'è poca differenza della temperatura che ha paragonato all'evaporatore tradizionale e può raggiungere l'evaporazione moderata, qualità del prodotto notevolmente migliore e ridurrsi sporcare.
Non c'sono nessun condensatore di bisogno o soltanto il condensatore di piccola dimensione di bisogno, la struttura ed il processo abbastanza semplice, possono essere l'operazione automatica completa, funzionamento continuo, la sicurezza ed affidabile.
Questo sistema interno dell'evaporatore fornito della conduttura pulita di CIP, che può raggiungere sul posto, facile da operare pulito e senza angolo morto.
Il materiale liquido può essere evaporato alla bassa temperatura (50-100℃) in questo evaporatore, il materiale liquido è uniforme e senza eseguire il materiale, la cokizzazione non facile, denaturazione al calore materiale è minima.
dovuto un uso di 100% calore latenti di riciclaggio del vapore secondario, completamente evitare l'uso di vapore vivo, consumo così notevolmente riduttore del vapore.
Per i materiali sensibili al calore può essere usata con il pulsometro, che può essere fatto dentro vicino a pressione assoluta sotto vuoto, in modo da realizzare l'evaporazione di bassa temperatura, la temperatura minima di evaporazione può essere ℃ 50.
Controllo dei processi semplice e automazione-perché della piccola quantità di conservazione fluida, l'evaporatore con pellicola discendente può essere cambiamento secondo il grado differente di vuoto/temperatura d'alimentazione di concentrazione della capacità, che è i termini di base per qualità stabile dei prodotti.
Riassumendo i adventages del sistema della MVR sono come seguono
1. Risparmio energetico: l'alta efficienza termica, consumo di energia economizzatore d'energia e più basso, il consumo di energia è circa 1/6To 1/5 dell'evaporatore tradizionale. significativamente reduc il costo di operazione
protezione 2.Environmental
costi di gestione 3.Low: soltanto gli evaporatori tradizionali un terzo alla metà
la temperatura 4.Evaporating è bassa, difficile all'attrezzatura di acciaio inossidabile di corrosione, difficile riportare in scala, suitalbe stesso per materiale sensibile al calore
5.Automatic: L'intero sistema ha realizzato il controllo automatico dal materiale da otturazione, dal preriscaldamento, dall'evaporazione, dalla pulizia, dalla manutenzione e da altri punti del. Eviti l'errore umano, riduca i costi della manodopera, qualità del prodotto migliore
orma 6.Small
7.Avoiding l'acquisto delle caldaie, dell'investimento della costruzione del camino e dei costi di mantenimento
Confronto dei costi di operazione
L'operazione dei due processi di evaporazione per il trattamento è indicata nella tavola.
Un'operazione di due processi di evaporazione per il trattamento dell'acqua della carta straccia.
oggetto | una stazione di 5 effetti | processo combinato di evaporazione | ||
Della MVR concentrazione pre | stazione di evaporazione 5-effect | |||
Acqua di evaporazione (t/h) | 100 | 64,28 | 35,72 | |
Concentrazione ricevuta (%) | 10 | 10 | 20 | |
Fuori concentrazione (%) | 45 | 20 | 45 | |
Area dell'evaporatore (㎡) | 10000 | 8500 | 4000 | |
Area del condensatore (㎡) | 800 | / | 300 | |
Consumo | Vapore (t/h) | 25 | / | 9 |
Elettricità (kWh/h) | 500 | 1600 | 180 | |
Acqua (t/h) | 900 | / | 350 | |
Costo di esercizio | RMB/hour | 4500 | 960 | 1633 |
Capacità di evaporazione dell'acqua di RMB/T | 45 | 25,93 | ||
RMBx10000/giorno | 10,8 | 6,2 | ||
RMBx10000/anno (340days) | 3672 | 2115 |
Nota: Stima costata in funzione: vapore 150rmb/t, elettricità 0,6 rmb/KWH, acqua 0.5rmb/t.
L'investimento dell'attrezzatura trattata combinata di evaporazione è aumentato: evaporatore (2500 m2) 375x10000 RMB; Compressore 400x10000rmb, 775x10000 totale RMB della MVR
Riduzione dei costi di funzionamento annuale del processo combinato di evaporazione: 3672-2115 = 1557 (10000RMB)
Periodo di rimborso di aumento di investimento di processo combinato di evaporazione: 755 ÷ 1557=0.5year
Può essere visto che prendendo la scala di 100t/h come esempio, il processo combinato di evaporazione può recuperare l'investimento aumentato durante l'anno mezzo e risparmi 1557 (10000 RMB) ogni anno in futuro, con i considerevoli benefici economici.
La capacità di trattamento può spettare a 100T/h, con i vantaggi quale il piccolo ingombro a pavimento, struttura compatta, l'operazione stabile ecc.
Disegno di principio di funzionamento

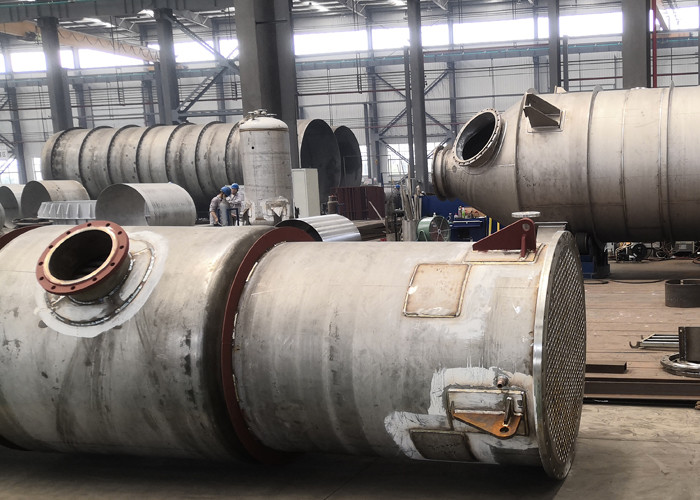

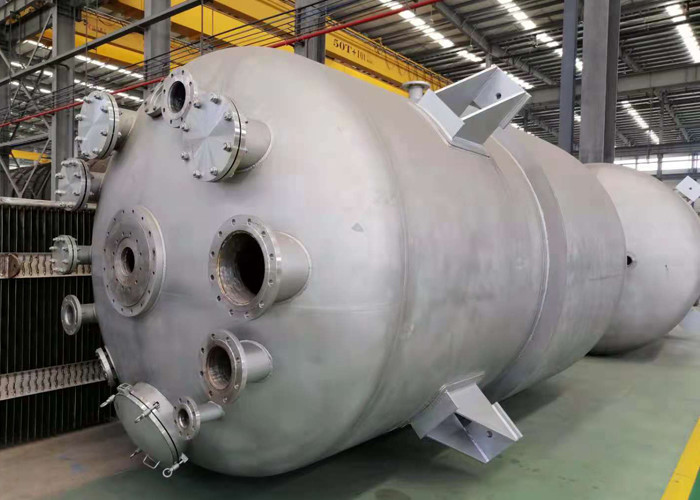

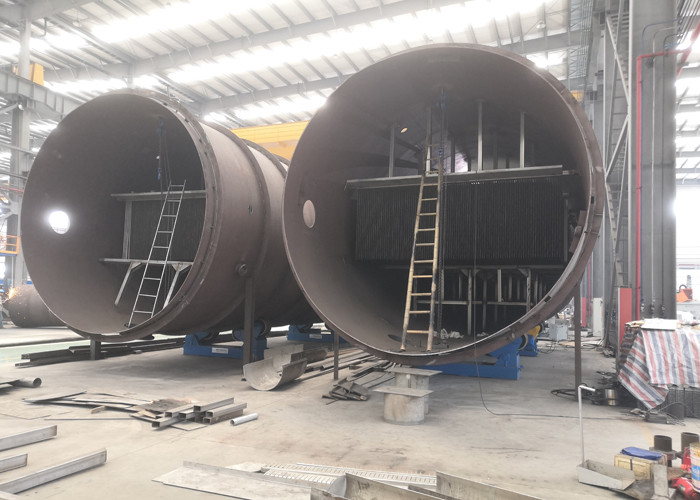

La nostri capacità e certificato di produzione
