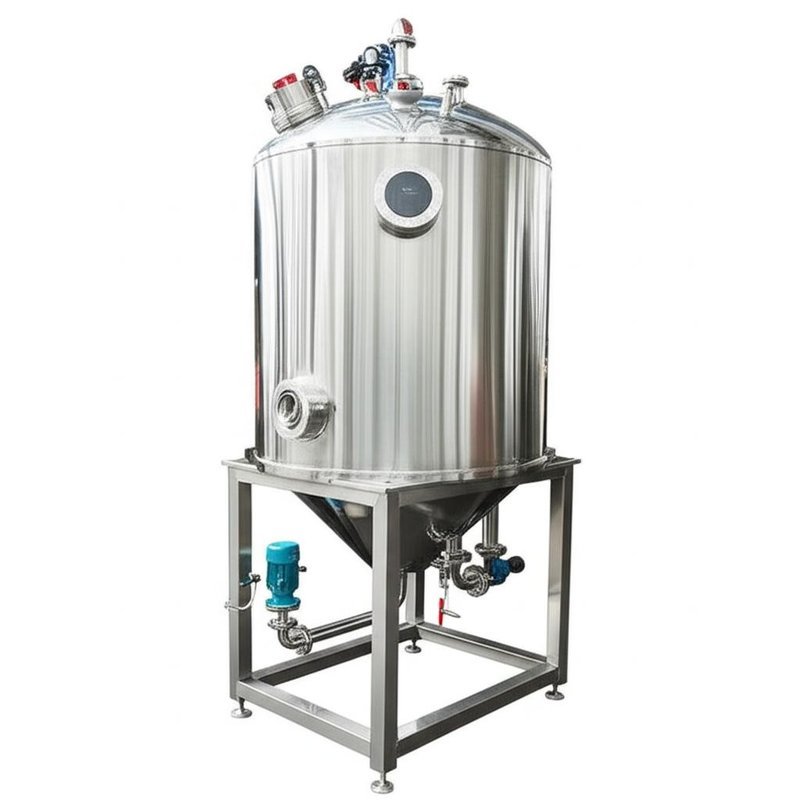

Evaporatore di caduta del singolo di effetto dell'etanolo del crystalizer film della MVR

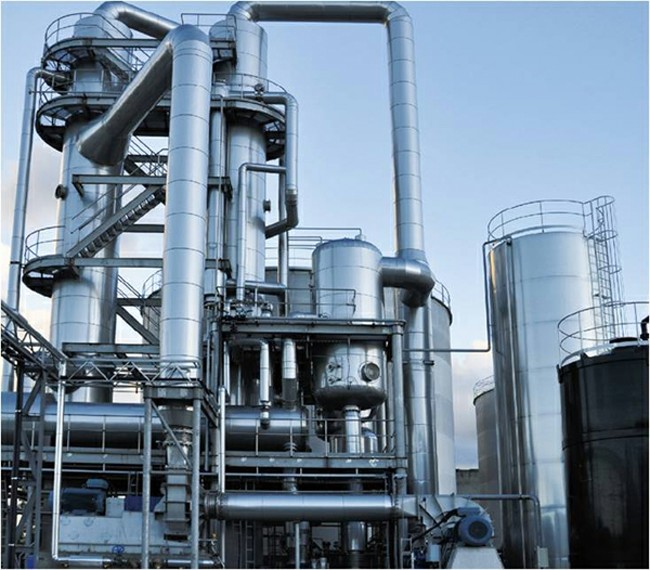

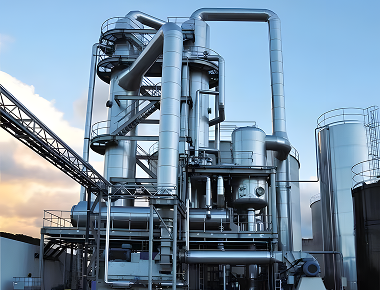

Evaporazione di effetto multiplo
I processi di evaporazione di effetto multiplo possono ottimizzare il rendimento energetico delle facilità con il riciclaggio del vapore.
Funzionamento
Il vapore ha fornito durante il primo effetto produce il vapore ad una pressione più bassa. Questi vapori poi sono utilizzati in un secondo effetto come vapore di riscaldamento del vapore.
Il numero degli effetti varia e può andare fino a 8. Il numero degli effetti è scelto secondo l'investimento ed il costo di gestione.
I vapori allo sbocco di ultimo effetto dovrebbero essere condensati.
Principio di flusso parallelo di esempio
La soluzione fornisce il circuito dell'evaporatore della prima fase. Qui si mescola con la soluzione distribuita ed è riscaldata in radiatore H con vapore. Nell'evaporatore V1, il solvente (acqua) evapora mentre raffredda la soluzione alla temperatura d'ebollizione. La soluzione poi scorre la seconda tappa, che è azionata a pressione ridotta e così ad una temperatura più insufficiente. Il vapore ha generato nella prima fase è utilizzato come medium di riscaldamento per evaporazione della soluzione nella seconda tappa. Questo processo può essere ripetuto parecchie volte secondo l'elevazione del punto di ebollizione della soluzione e degli stati attuali della struttura. Il vapore di ultima fase è condensato via acqua di raffreddamento. Se il sale sarà cristallizzato nella pianta, ulteriore concentrato d'evaporazione la soluzione a tal punto che gli a cristallo sono formati. Se desiderati, i cristalli nella sospensione possono poi essere separati dalla soluzione ed essere asciugati.
Adatto a qualsiasi tipo di evaporatore
L'evaporatore di effetto multiplo può comporrsi degli evaporatori con pellicola discendente, forzati o diraffreddamenti di circolazione.
Applicazione
Questa tecnologia è grande quando il costo del vapore è basso.
Major Advantages dei sistemi a più effetti:
Capacità di massimizzare uso di energia dell'input (economia del vapore)
Energia riduttrice richiesta di operare sistema completo
Carico di condensazione riduttore con gli effetti supplementari (acqua di raffreddamento più di meno stata necessaria)
Controllo di flusso del liquore
Raccolta ed elaborazione condensate ripugnanti convenienti
Capacità di fare pulizia online di diversi effetti
Efficienza termica massima con opzione concorrente di flusso
Parametri tecnici dell'evaporatore con pellicola discendente
| Tipo | Singolo effetto | Doppio effetto | Effetto tre |
| Capacità evaporativa (kg/h) | 300-2000 | 1200-4000 | 3600-15000 |
| Densità materiale d'alimentazione % | Secondo materiale | ||
| Scarichi la densità materiale % | Secondo materiale | ||
| Pressione del vapore | 0.5-0.8 | ||
| Consumo del vapore/capacità evaporativa (con la pompa di pressione di calore) | 0,65 | 0,38 | 0,28 |
| Temperatura d'evaporazione | 45-90 | ||
| Temperatura di sterilizzazione | 90-110 | ||
| Consumo dell'acqua di raffreddamento/capacità evaporativa (entrata 20°C, sbocco 40°C) | 28 | 11 | 8 |
| Nota: possiamo progettare il prodotto su ordinazione che concilia il requisito del cliente. | |||

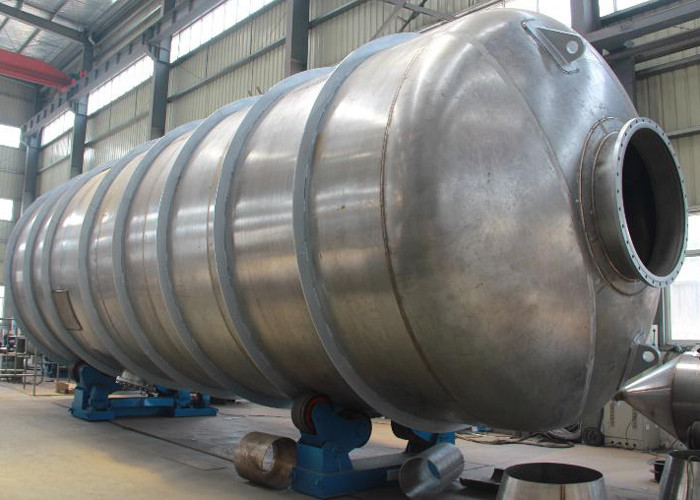

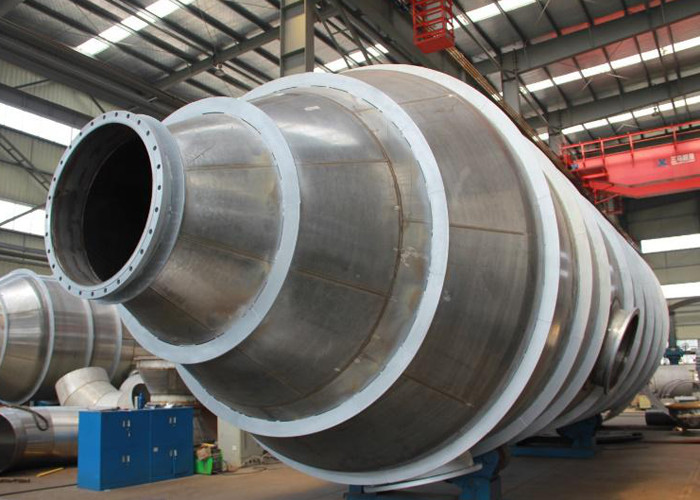

Il nostro sito di produzione
