Evaporatore meccanico integrato a più effetti intelligente della MVR di ricompressione del vapore di bassa temperatura
Descrizione della MVR
La MVR è l'abbreviazione di ricompressione meccanica del vapore. Prende ad uso del compressore alla ri-compressa il secondo vapore (bassa temperatura e pressione bassa) che è evaporato dal materiale liquido, aumentare la sue temperatura e pressione, in modo da riutilizzarla come fonte di calore per evaporare ancora il materiale liquido. Durante l'evaporazione di multi evaporatore normale di effetto, il secondo vapore di un effetto non potrebbe essere usato mentre la fonte di calore del suo proprio effetto, può essere usata soltanto per l'altro effetto. Se voglia usare per il suo proprio effetto, deve fornire l'energia extra per aumentare la sua temperatura (pressione) e la pompa del getto di vapore può comprimere soltanto il vapore della parte seconda, mentre l'evaporatore della MVR può comprimere tutto il secondo vapore dentro l'evaporatore.
Il processo di evaporazione della MVR è vapore di bassa temperatura compresso tramite aumento del compressore, della temperatura e di pressione, aumento nell'entalpia e poi entra nello scambiatore di calore per trar massimo vantaggio dal calore latente di vapore. Oltre all'azionamento ha iniziato, l'intera evaporazione nessun vapore di bisogno.
Applicazione:
Può essere ampiamente usato a latte, a glucosio, ad acido organico, a VC, al xilosio, a farmaceutico, pianta, l'industria chimica, protezione dell'ambiente, riciclaggio dei rifiuti, fabbricazione di carta, sale facenti l'industria quali evaporazione e concentrazione, cristallizzazione di evaporazione, la bassa temperatura di processo ecc. di evaporazione.
Caratteristiche principali:
La MVR presenta più vantaggi, quale il risparmio energetico, alta efficienza termica, basso consumo energetico, nessun inquinamento, l'operazione stabile dell'attrezzatura, l'operazione semplice, alta automazione ed attrezzatura in compatto, riguarda uno spazio di piccola zona e conserva il sistema di raffreddamento. Si applica particolarmente alla fabbrica che vuole ampliare il rifornimento idrico e del vapore ma lo spazio è insufficiente ed hanno bisogno dell'acqua raffreddata e l'acqua di condensazione per la situazione di evaporazione di bassa temperatura, può conservare l'investimento e guadagnare il buon effetto economizzatore d'energia.
Caratteristiche tecniche della MVR
La tecnologia della MVR usa il vapore generato per il calore invece delle fonti di calore costose
La tecnologia della MVR non richiede una torre di raffreddamento, notevolmente riducente l'uso di acqua di raffreddamento
La tecnologia della MVR è più efficiente dell'energia di risparmio della tecnologia a più effetti tradizionale di evaporazione e della riduzione dei costi di gestione
La tecnologia della MVR è vero economizzatrice d'energia, risparmio d'acqua, ambientale-suono ed aiuti con il riciclaggio delle risorse
La tecnologia della MVR raggiunge l'evaporazione a bassa temperatura, notevolmente riducente l'impatto sul vostro materiale
La struttura di sistema della tecnologia della MVR è semplice, completamente automatizzato, con il servizio continuo
I sistemi della MVR consistono di un evaporatore, di un compressore del vapore, dei separatori, delle pompe, di una conduttura, di una strumentazione e delle componenti elettriche di controllo
I sistemi della MVR possono essere progettati intorno agli evaporatori semplici o agli evaporatori con pellicola discendente specializzati del tubo
I sistemi della MVR possono utilizzare la compressione semplice del vapore o le pompe specializzate delle radici
I sistemi della MVR possono avere arresto liquido basso, o sono più grandi sistemi del carro armato del volume
I sistemi della MVR possono raggiungere varia evaporazione, progettazione trattata e la composizione fluida determinerà questa
Confronto dei costi di operazione
L'operazione dei due processi di evaporazione per il trattamento è indicata nella tavola.
Un'operazione di due processi di evaporazione per il trattamento dell'acqua della carta straccia.
| oggetto | una stazione di 5 effetti | processo combinato di evaporazione | ||
| Della MVR concentrazione pre | stazione di evaporazione 5-effect | |||
| Acqua di evaporazione (t/h) | 100 | 64,28 | 35,72 | |
| Concentrazione ricevuta (%) | 10 | 10 | 20 | |
| Fuori concentrazione (%) | 45 | 20 | 45 | |
| Area dell'evaporatore (㎡) | 10000 | 8500 | 4000 | |
| Area del condensatore (㎡) | 800 | / | 300 | |
| Consumo | Vapore (t/h) | 25 | / | 9 |
| Elettricità (kWh/h) | 500 | 1600 | 180 | |
| Acqua (t/h) | 900 | / | 350 | |
| Costo di esercizio | RMB/hour | 4500 | 960 | 1633 |
| Capacità di evaporazione dell'acqua di RMB/T | 45 | 25,93 | ||
| RMBx10000/giorno | 10,8 | 6,2 | ||
| RMBx10000/anno (340days) | 3672 | 2115 | ||
Nota: Stima costata in funzione: vapore 150rmb/t, elettricità 0,6 rmb/KWH, acqua 0.5rmb/t.
L'investimento dell'attrezzatura trattata combinata di evaporazione è aumentato: evaporatore (2500 m2) 375x10000 RMB; Compressore 400x10000rmb, 775x10000 totale RMB della MVR
Riduzione dei costi di funzionamento annuale del processo combinato di evaporazione: 3672-2115 = 1557 (10000RMB)
Periodo di rimborso di aumento di investimento di processo combinato di evaporazione: 755 ÷ 1557=0.5year
Può essere visto che prendendo la scala di 100t/h come esempio, il processo combinato di evaporazione può recuperare l'investimento aumentato durante l'anno mezzo e risparmi 1557 (10000 RMB) ogni anno in futuro, con i considerevoli benefici economici.
La capacità di trattamento può spettare a 100T/h, con i vantaggi quale il piccolo ingombro a pavimento, struttura compatta, l'operazione stabile ecc.
Disegno di principio di funzionamento

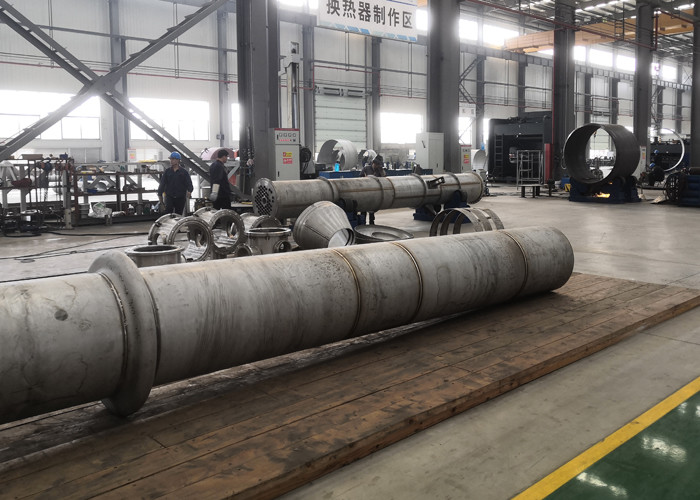

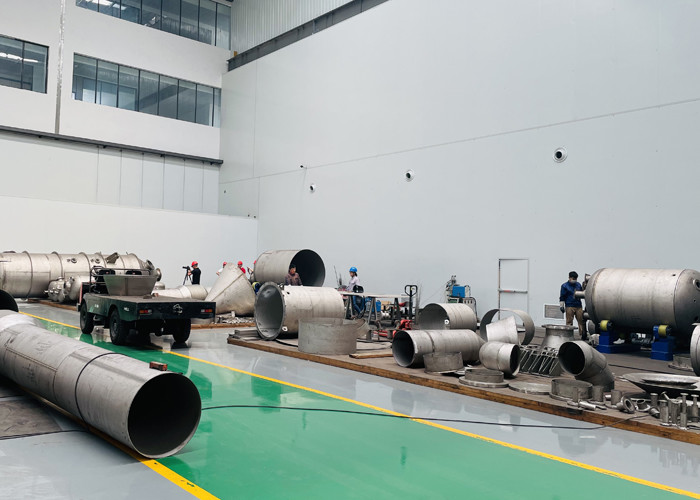

La nostri capacità e certificato di produzione
I nostri prodotti sono venduti in tutto il mondo. Puoi stare certo dell'intero processo dei nostri prodotti.
