Tipo tubolare evaporatore a circolazione forzata della MVR dello scambiatore

Tipo tubolare attrezzatura a circolazione forzata dell'evaporatore della MVR dello scambiatore

Evaporatore con pellicola discendente tubolare della MVR

Principio e caratteristiche di funzionamento:

Dopo il preriscaldamento dal preriscaldatore, il materiale si aggiunge dal contenitore superiore di tubo dello scambiatore di calore. Il materiale si distribuisce in ogni tubo di scambio termico tramite il distributore commerciale liquido e un film liquido uniforme è formato lungo la parete interna del tubo di scambio termico. Il film liquido nel tubo è riscaldato dal vapore di riscaldamento dal lato delle coperture durante il processo di flusso discendente, bollente ed evaporante mentre scorre verso il basso. Al fondo del tubo di scambio termico, il materiale si trasforma in in liquido concentrato ed in vapore secondario. Le cadute liquide concentrate nel contenitore più basso di tubo ed il vapore secondario entra nel separatore gassoso-liquido. Nel separatore gassoso-liquido, le goccioline liquide trascinate dal vapore secondario sono rimosse e l'evaporazione secondaria pura è trasportata dal separatore al compressore. Il compressore comprime il vapore secondario e lo invia al lato delle coperture dello scambiatore di calore come vapore di riscaldamento per la fonte di calore dell'evaporatore. Il processo continuo di evaporazione è realizzato.

Le caratteristiche dell'evaporatore con pellicola discendente della MVR sono come segue

1. La soluzione entra in una forma del film in un evaporatore unidirezionale con l'alto coefficiente di trasferimento di calore;

2. Riguarda una piccola zona;

3. Per materiale sensibile al calore, può essere trasformato un materiale del passaggio, il tempo di conservazione materiale è breve e non è facile da causare il deterioramento materiale;

4. Consumo di energia basso;

5. Piccola conservazione liquida, facile realizzare pulizia automatica.

Il sistema con pellicola discendente di evaporazione della MVR è adatto a concentrazione di materiali e pre a concentrazione di cristallizzazione del sale. È adatto a materiali d'evaporazione senza particelle, non facile riportare in scala e con bassa viscosità, particolarmente per i materiali sensibili al calore.

Caratteristiche principali:

La tecnologia economizzatrice d'energia dell'evaporatore della MVR è la tecnologia internazionale più avanzata dell'evaporatore, soltanto ha bisogno dei pochi vapore vivo (quando l'evaporatore di inizio ha bisogno poco del vapore vivo, durante il funzionamento normale quasi non avere bisogno del vapore vivo), che notevolmente riducono i costi di gestione di affari, riduce l'inquinamento ambientale.

Dovuto adottare la fonte di calore del rifornimento del compressore, c'è poca differenza della temperatura che ha paragonato all'evaporatore tradizionale e può raggiungere l'evaporazione moderata, qualità del prodotto notevolmente migliore e ridurrsi sporcare.

Non c'sono nessun condensatore di bisogno o soltanto il condensatore di piccola dimensione di bisogno, la struttura ed il processo abbastanza semplice, possono essere l'operazione automatica completa, funzionamento continuo, la sicurezza ed affidabile.

Questo sistema interno dell'evaporatore fornito della conduttura pulita di CIP, che può raggiungere sul posto, facile da operare pulito e senza angolo morto.

Il materiale liquido può essere evaporato alla bassa temperatura (50-100℃) in questo evaporatore, il materiale liquido è uniforme e senza eseguire il materiale, la cokizzazione non facile, denaturazione al calore materiale è minima.

dovuto un uso di 100% calore latenti di riciclaggio del vapore secondario, completamente evitare l'uso di vapore vivo, consumo così notevolmente riduttore del vapore.

Per i materiali sensibili al calore può essere usata con il pulsometro, che può essere fatto dentro vicino a pressione assoluta sotto vuoto, in modo da realizzare l'evaporazione di bassa temperatura, la temperatura minima di evaporazione può essere ℃ 50.

Controllo dei processi semplice e automazione-perché della piccola quantità di conservazione fluida, l'evaporatore con pellicola discendente può essere cambiamento secondo il grado differente di vuoto/temperatura d'alimentazione di concentrazione della capacità, che è i termini di base per qualità stabile dei prodotti.

La capacità di trattamento può spettare a 100T/h, con i vantaggi quale il piccolo ingombro a pavimento, struttura compatta, l'operazione stabile ecc.

Consumo meccanico dell'evaporatore della MVR di ricompressione del vapore rispetto all'attrezzatura tradizionale di evaporazione calcolata evaporando acqua 1T

Disegno di principio di funzionamento

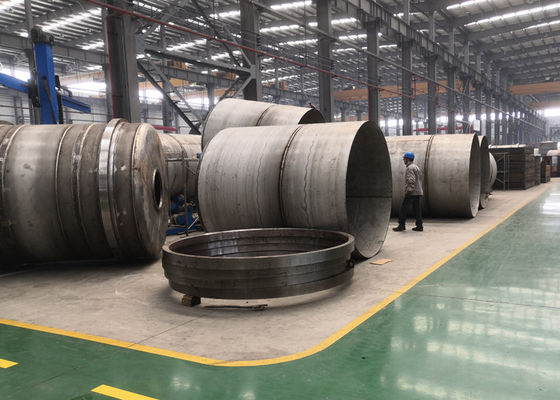

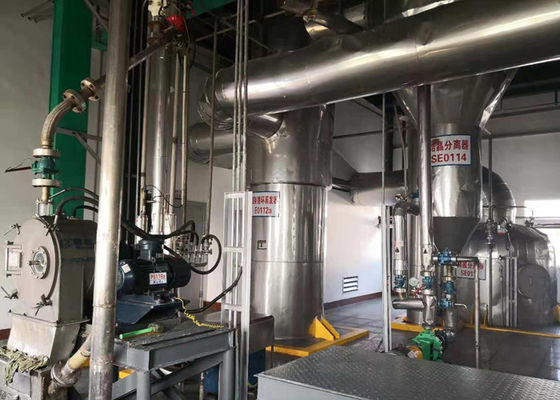

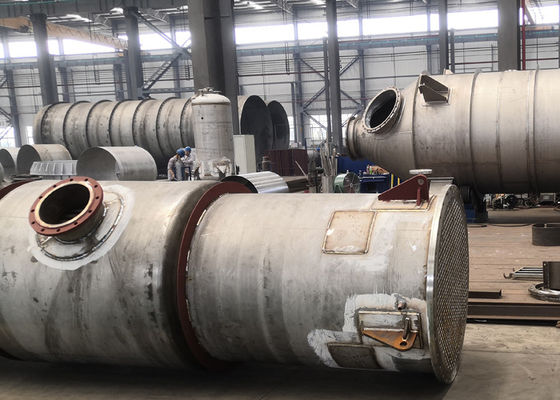

Dettagli del prodotto
