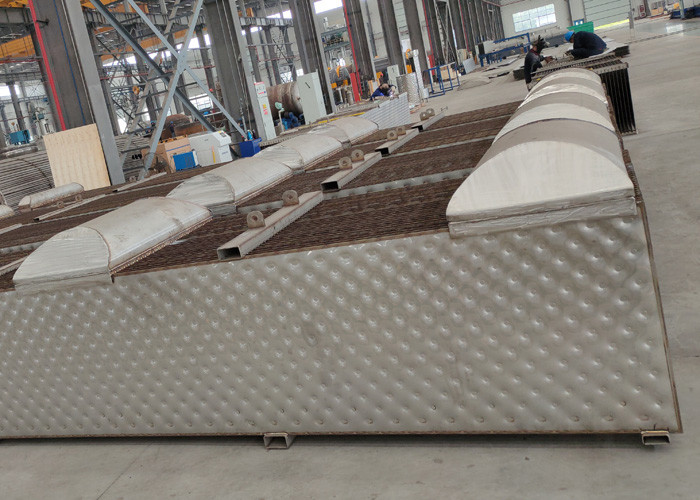

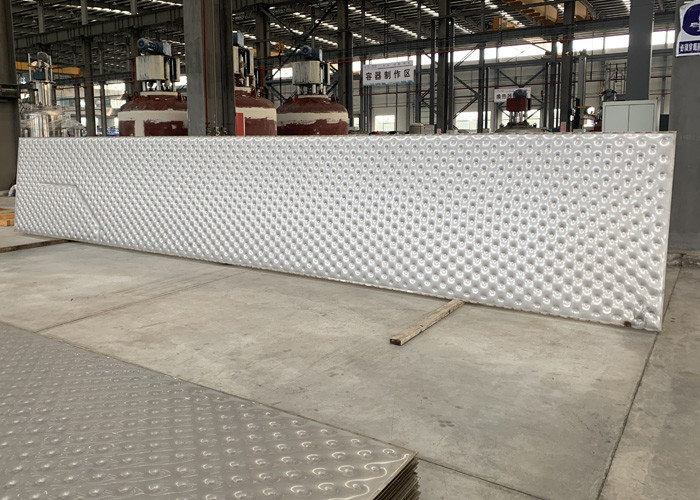

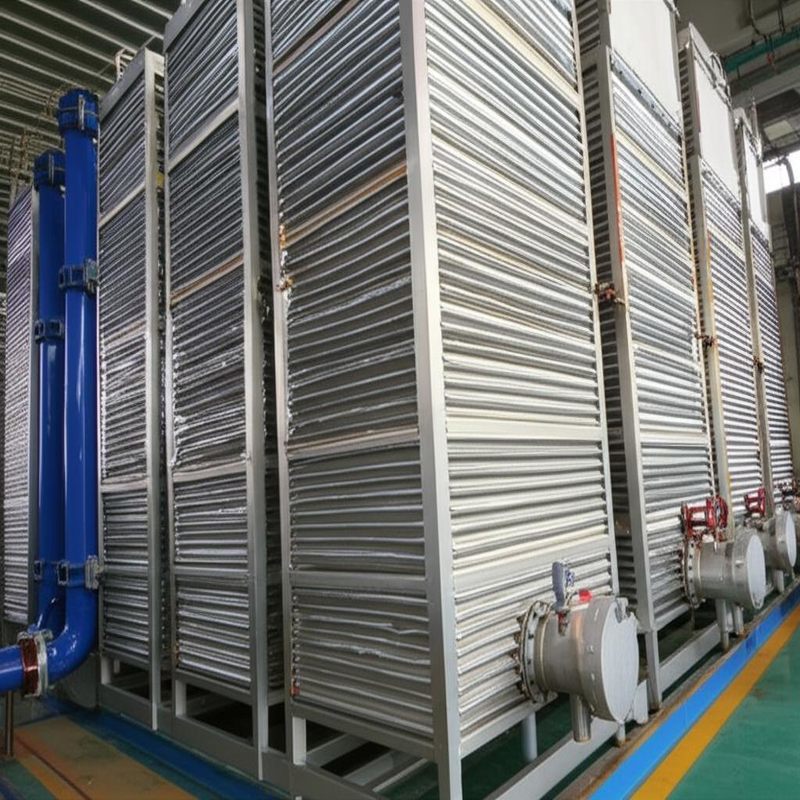

Doppio sistema impresso di evaporazione della MVR del piatto del cuscino

Evaporatore del piatto del cuscino impresso doppio basso del consumo del vapore

Applicazioni della MVR

Il risparmio di energia della MVR, la tecnologia a bassa temperatura di evaporazione sostituisce gli evaporatori semplici. La MVR è ampiamente usata in molte applicazioni, compreso:

Scarico liquido zero per trattamento delle acque reflue industriale

Industria chimica per evaporazione, cristallizzazione e purificazione

Concentrazione nella salamoia

Concentrazione nella salamoia del RO

Concentrazione dell'industria delle bevande (latte, succo, zucchero, ecc.)

Concentrazione di industria alimentare (MSG, soia, proteina, zucchero)

Concentrazione dell'industria farmaceutica (medicine, vitamine)

Introduzione di prodotto

L'evaporatore della MVR comprime il vapore a bassa temperatura tramite il compressore, aumenta la temperatura e la pressione ed aumenta l'entalpia e poi entra nello scambiatore di calore affinchè la condensazione utilizzi pienamente il calore latente del vapore. Eccezione fatta per la partenza, il vapore secondario dall'evaporatore senza vapore crudo durante l'intero processo di evaporazione è compresso dal compressore, l'aumento della temperatura e di pressione e gli aumenti di entalpia e quindi è inviato alla camera di riscaldo dell'evaporatore da usare come vapore di riscaldamento. Tenga il liquido materiale in uno stato d'ebollizione, mentre il vapore di riscaldamento stesso condensa nell'acqua. In questo modo, il vapore precedentemente scartato completamente è utilizzato, il calore latente è recuperato e l'efficienza termica è migliorata.

Principio di funzionamento

Comprima il vapore secondario usando il compressore centrifugo del vapore o l'altro dispositivo di compressione del vapore per assicurarsi le sue proprietà fisiche soddisfa le richieste del riscaldamento del vapore; l'evaporazione che lo usa come vapore di riscaldamento richiede soltanto il rifornimento fresco del vapore quando la macchina è avviata. Dopo avere entrato nell'operazione normale, non c'è necessità di fornire il nuovo vapore e no (o pochissimo) il vapore secondario ha bisogno della condensazione. Di conseguenza l'evaporazione della MVR ha ridotto sostanzialmente la richiesta del vapore ma consuma più potere.

Caratteristiche principali

Il potere principale del sistema di evaporazione della MVR è energia elettrica. Il trasferimento di energia elettrica in energia meccanica e migliorare la qualità di secondo vapore che è più economico dei prodotti o acquista il vapore fresco.

Sotto la maggior parte del processo di evaporazione, il sistema non non ha bisogno del vapore fresco durante il funzionamento. Abbia bisogno soltanto di una certa compensazione del vapore per il preriscaldamento della materia prima quando l'energia termica dal prodotto scaricato o dal liquido di madre non può essere dovuto riciclato elaborare il requisito.

Nessun condensatore indipendente di bisogno per seconda condensazione del vapore, in modo da nessun'acqua di raffreddamento di circolazione di bisogno. La risorsa idrica e l'energia elettrica saranno conservate.

Rispetto agli evaporatori tradizionali, la differenza della temperatura dell'evaporatore della MVR è molto più piccola, può raggiungere l'evaporazione moderata, notevolmente per migliorare la qualità del prodotto e ridurrsi sporcare.

La temperatura di evaporazione del sistema può essere controllata e molto adatto ad evaporazione una concentrazione di prodotto sensibile termico.

Costo più basso del consumo di energia e di operazione.

Operazione

L'operazione dei due processi di evaporazione per il trattamento della liscivia nera della polpa della paglia di frumento è indicata nella tavola.

Un'operazione di due processi di evaporazione per il trattamento della liscivia nera della cartapesta

Nota: Stima costata in funzione: vapore 150rmb/t, elettricità 0,6 rmb/KWH, acqua 0.5rmb/t.

L'investimento dell'attrezzatura trattata combinata di evaporazione è aumentato: evaporatore (2500 m2) 375x10000 RMB; Compressore 400x10000rmb, 775x10000 totale RMB della MVR

Riduzione dei costi di funzionamento annuale del processo combinato di evaporazione: 3672-2115 = 1557 (10000RMB)

Periodo di rimborso di aumento di investimento di processo combinato di evaporazione: 755 ÷ 1557=0.5year

Può essere visto che prendendo la scala di 100t/h come esempio, il processo combinato di evaporazione può recuperare l'investimento aumentato durante l'anno mezzo e risparmi 1557 (10000 RMB) ogni anno in futuro, con i considerevoli benefici economici.

Disegno di principio di funzionamento

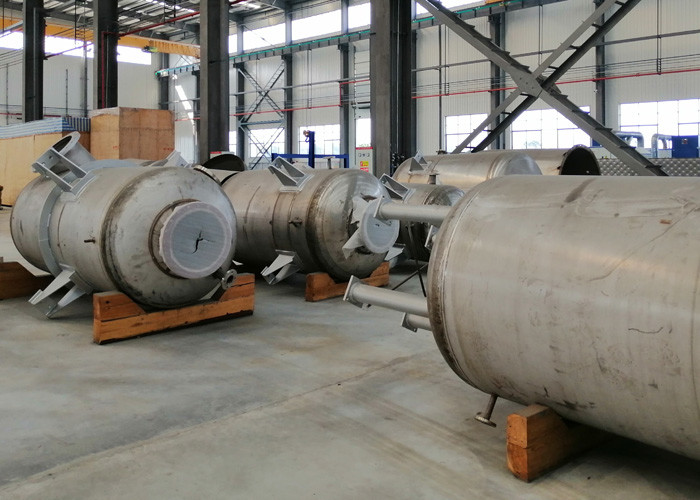

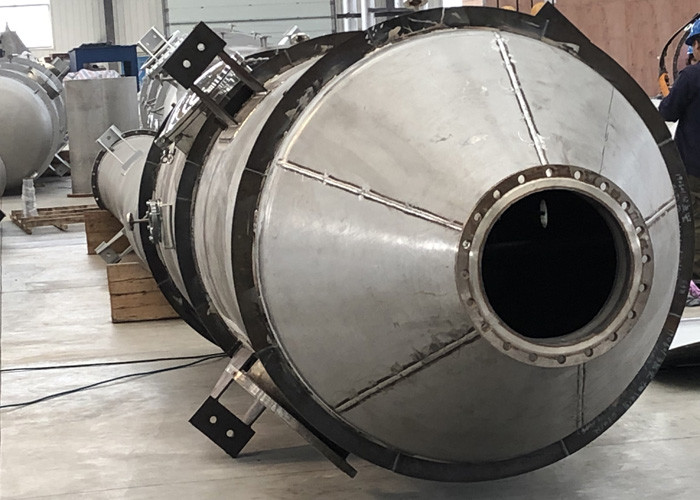

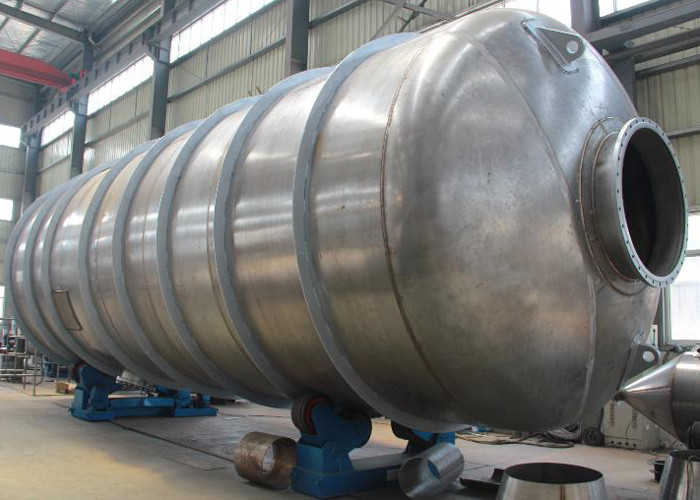

Officina
