Evaporatore industriale di risparmio della lamiera del cuscino di Enbossed della saldatura a laser di energia nel sistema della MVR Evaporatotion
Descrizione della MVR
Sistema meccanico di ricompressione di vaporizzazione, che è chiamato MVR che il principio è comprimere il secondo vapore generato dall'evaporatore dal compressore del vapore di alta efficienza; questi processo trasferisce l'energia elettrica all'energia termica e più alto la pressione e la temperatura di secondo vapore. Il secondo vapore con il più alta temperatura sarà inviato alla stanza di evaporazione riscaldare il prodotto per evaporazione. Così il calore di vaporizzazione del secondo vapore può essere usato circolarmente. Usando meno energia che è l'energia meccanica della ruota della lama di compressore come la pompa di calore di compressione, l'energia si aggiunge nel medium di riscaldamento e circolarmente è utilizzata nel processo di riscaldamento. In questa circostanza, nessuna necessità di aggiungere primo vapore come medium di riscaldamento.
Caratteristiche principali:
La tecnologia economizzatrice d'energia dell'evaporatore della MVR è la tecnologia internazionale più avanzata dell'evaporatore, soltanto ha bisogno dei pochi vapore vivo (quando l'evaporatore di inizio ha bisogno poco del vapore vivo, durante il funzionamento normale quasi non avere bisogno del vapore vivo), che notevolmente riducono i costi di gestione di affari, riduce l'inquinamento ambientale.
Dovuto adottare la fonte di calore del rifornimento del compressore, c'è poca differenza della temperatura che ha paragonato all'evaporatore tradizionale e può raggiungere l'evaporazione moderata, qualità del prodotto notevolmente migliore e ridurrsi sporcare.
Non c'sono nessun condensatore di bisogno o soltanto il condensatore di piccola dimensione di bisogno, la struttura ed il processo abbastanza semplice, possono essere l'operazione automatica completa, funzionamento continuo, la sicurezza ed affidabile.
Questo sistema interno dell'evaporatore fornito della conduttura pulita di CIP, che può raggiungere sul posto, facile da operare pulito e senza angolo morto.
Il materiale liquido può essere evaporato alla bassa temperatura (50-100℃) in questo evaporatore, il materiale liquido è uniforme e senza eseguire il materiale, la cokizzazione non facile, denaturazione al calore materiale è minima.
dovuto un uso di 100% calore latenti di riciclaggio del vapore secondario, completamente evitare l'uso di vapore vivo, consumo così notevolmente riduttore del vapore.
Per i materiali sensibili al calore può essere usata con il pulsometro, che può essere fatto dentro vicino a pressione assoluta sotto vuoto, in modo da realizzare l'evaporazione di bassa temperatura, la temperatura minima di evaporazione può essere ℃ 50.
Controllo dei processi semplice e automazione-perché della piccola quantità di conservazione fluida, l'evaporatore con pellicola discendente può essere cambiamento secondo il grado differente di vuoto/temperatura d'alimentazione di concentrazione della capacità, che è i termini di base per qualità stabile dei prodotti.
Caratteristiche tecniche della MVR
La tecnologia della MVR usa il vapore generato per il calore invece delle fonti di calore costose
La tecnologia della MVR non richiede una torre di raffreddamento, notevolmente riducente l'uso di acqua di raffreddamento
La tecnologia della MVR è più efficiente dell'energia di risparmio della tecnologia a più effetti tradizionale di evaporazione e della riduzione dei costi di gestione
La tecnologia della MVR è vero economizzatrice d'energia, risparmio d'acqua, ambientale-suono ed aiuti con il riciclaggio delle risorse
La tecnologia della MVR raggiunge l'evaporazione a bassa temperatura, notevolmente riducente l'impatto sul vostro materiale
La struttura di sistema della tecnologia della MVR è semplice, completamente automatizzato, con il servizio continuo
I sistemi della MVR consistono di un evaporatore, di un compressore del vapore, dei separatori, delle pompe, di una conduttura, di una strumentazione e delle componenti elettriche di controllo
I sistemi della MVR possono essere progettati intorno agli evaporatori semplici o agli evaporatori con pellicola discendente specializzati del tubo
I sistemi della MVR possono utilizzare la compressione semplice del vapore o le pompe specializzate delle radici
I sistemi della MVR possono avere arresto liquido basso, o sono più grandi sistemi del carro armato del volume
I sistemi della MVR possono raggiungere varia evaporazione, progettazione trattata e la composizione fluida determinerà questa
Confronto dei costi di operazione
L'operazione dei due processi di evaporazione per il trattamento è indicata nella tavola.
Un'operazione di due processi di evaporazione per il trattamento dell'acqua della carta straccia.
oggetto | una stazione di 5 effetti | processo combinato di evaporazione | ||
Della MVR concentrazione pre | stazione di evaporazione 5-effect | |||
Acqua di evaporazione (t/h) | 100 | 64,28 | 35,72 | |
Concentrazione ricevuta (%) | 10 | 10 | 20 | |
Fuori concentrazione (%) | 45 | 20 | 45 | |
Area dell'evaporatore (㎡) | 10000 | 8500 | 4000 | |
Area del condensatore (㎡) | 800 | / | 300 | |
Consumo | Vapore (t/h) | 25 | / | 9 |
Elettricità (kWh/h) | 500 | 1600 | 180 | |
Acqua (t/h) | 900 | / | 350 | |
Costo di esercizio | RMB/hour | 4500 | 960 | 1633 |
Capacità di evaporazione dell'acqua di RMB/T | 45 | 25,93 | ||
RMBx10000/giorno | 10,8 | 6,2 | ||
RMBx10000/anno (340days) | 3672 | 2115 |
Nota: Stima costata in funzione: vapore 150rmb/t, elettricità 0,6 rmb/KWH, acqua 0.5rmb/t.
L'investimento dell'attrezzatura trattata combinata di evaporazione è aumentato: evaporatore (2500 m2) 375x10000 RMB; Compressore 400x10000rmb, 775x10000 totale RMB della MVR
Riduzione dei costi di funzionamento annuale del processo combinato di evaporazione: 3672-2115 = 1557 (10000RMB)
Periodo di rimborso di aumento di investimento di processo combinato di evaporazione: 755 ÷ 1557=0.5year
Può essere visto che prendendo la scala di 100t/h come esempio, il processo combinato di evaporazione può recuperare l'investimento aumentato durante l'anno mezzo e risparmi 1557 (10000 RMB) ogni anno in futuro, con i considerevoli benefici economici.
La capacità di trattamento può spettare a 100T/h, con i vantaggi quale il piccolo ingombro a pavimento, struttura compatta, l'operazione stabile ecc.
Disegno di principio di funzionamento

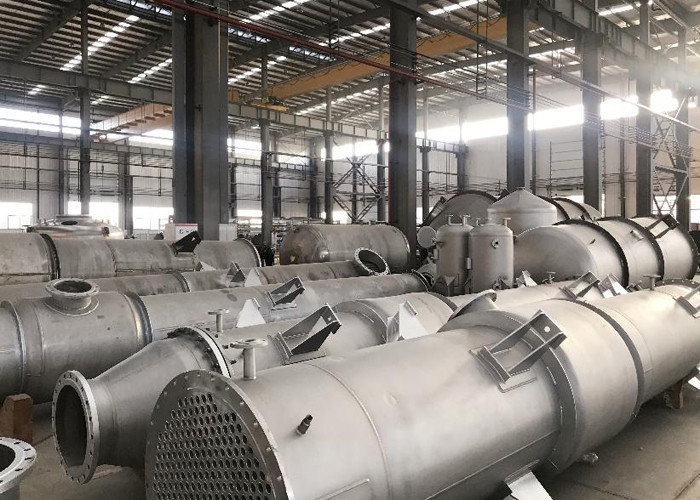

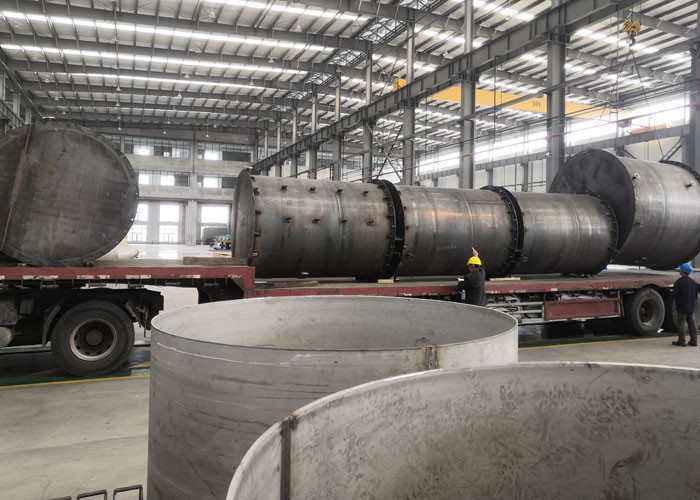

La nostri capacità e certificato di produzione
