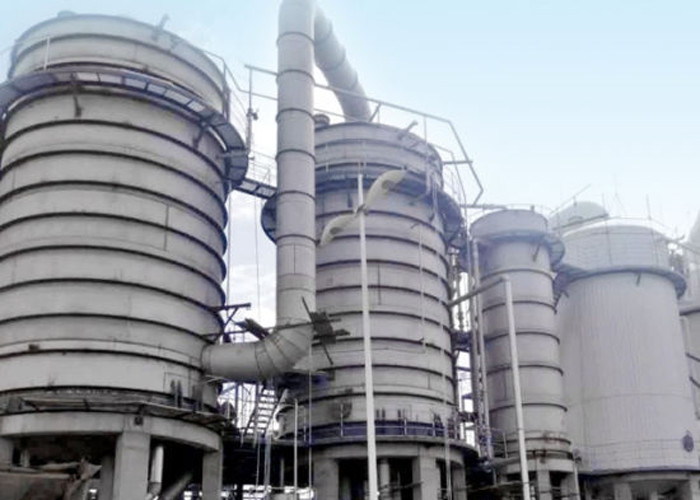

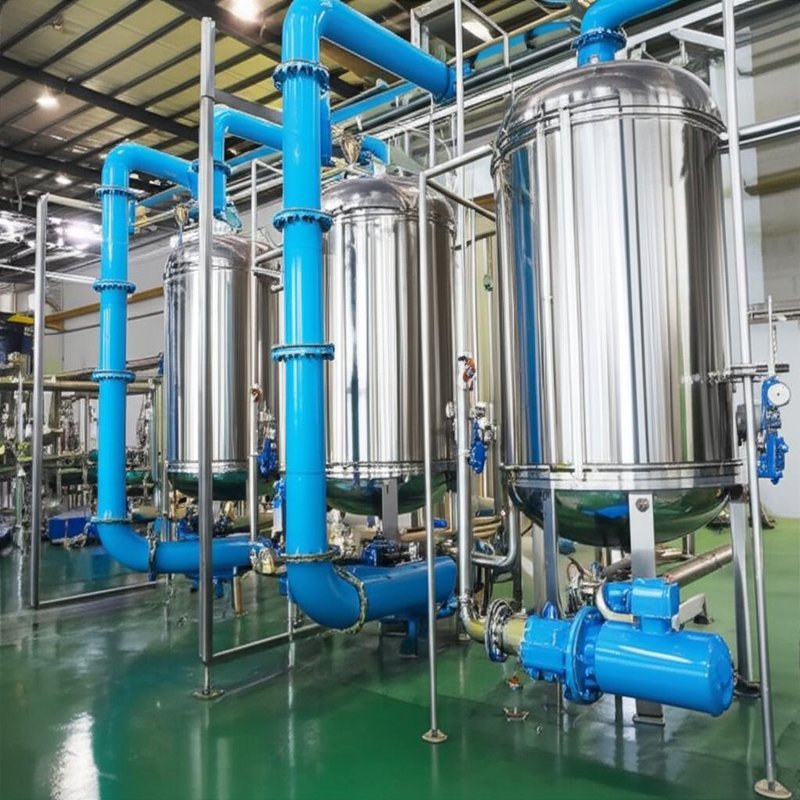

Pianta meccanica dell'evaporatore della MVR di ricompressione del vapore

Evaporatore meccanico con pellicola discendente delle acque reflue di compressione del vapore della MVR

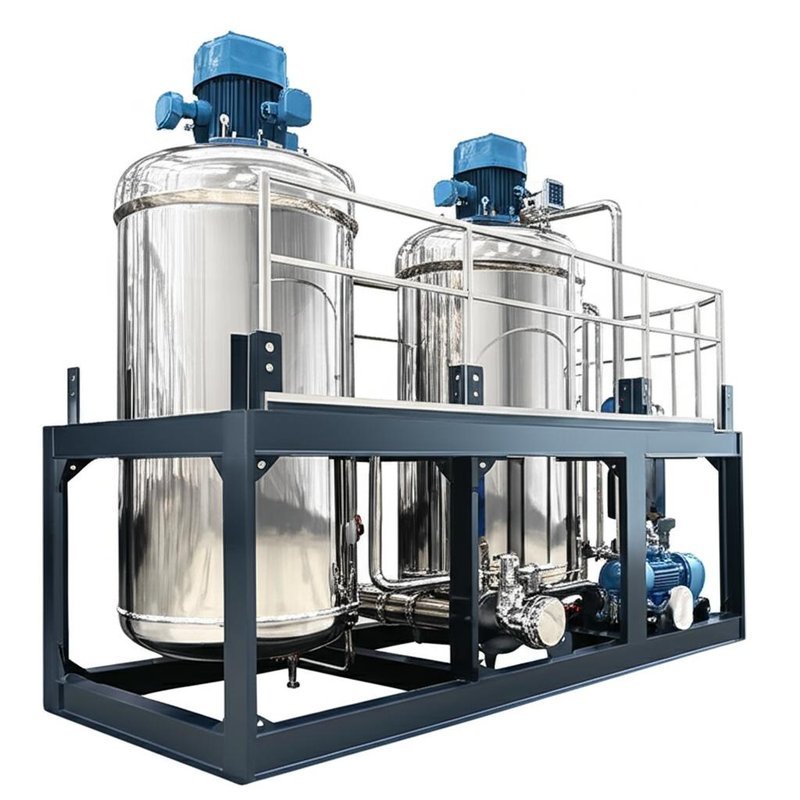

Evaporatore meccanico di ricompressione del vapore (MVR)

La ricompressione meccanica del vapore riduce l'energia utilizzata nel processo di evaporazione da fino a 90% rispetto ai sistemi convenzionali.

Funziona riutilizzando l'energia termica contenuta nel vapore. Questa energia sarebbe sprecata altrimenti. In una pianta che con pellicola discendente tipica di evaporazione il liquido dell'alimentazione fornisce la cima di una camera verticale chiamata un liquido di Calandria.The è disperso attraverso tantissimi tubi verticali mentre scorre verso il basso tende a formare un film sull'interno del tubo. Fra la cima e le sezioni inferiori del Calandria c'è sigillato è dove i tubi attraversano un rivestimento del vapore ad alta temperatura. Questa sezione funge da scambiatore di calore. Mentre il vapore caldo condensa sul fuori dei tubi, libera il calore latente che solleva la temperatura del liquido dell'alimentazione nei tubi. Prima che il liquido dell'alimentazione lasci il fondo del tubo, gran parte dell'acqua è stata evaporata che lascia un liquido viscoso concentrato. L'acqua che è stata evaporata lascia il tubo come vapore. Nella sezione inferiore del Calandria, alcuno del liquido concentrato si riunisce e può essere ritirato, la miscela calda si trasforma una camera del dispositivo di raffreddamento ha chiamato il separatore in cui più delle cadute liquide concentrate al fondo essere ritirato ed al vapore aumenta alla cima. Questo vapore ora contiene la maggior parte dell'energia che inizialmente è stata inserita nel sistema.

Il fan di turbo succhia il vapore dal separatore e dalle ri-compresse, sollevando la pressione e così aumentando la temperatura al punto in cui il vapore può ancora una volta essere usato come fonte di calore. L'unità è fan stretto gas e estremamente robusto di turbo adatto idealmente alla pressione, le temperature e volumi del processo di evaporazione MVC. Al suo cuore è una ventola ultra ad alta velocità con una velocità di punta oltre 1000 km/ora di più veloce della velocità di un aereo di linea del getto. Il rotore probabilmente ha il più alta velocità di punta di tutta la ventola saldata manifatturiera mai. Il vapore riscaldato può poi essere retroagito nel Calandria per fornire l'energia termica richiesta per evaporare più alimentano il liquido mentre passano giù i tubi. Il processo di compressione meccanico del vapore è un alto modo di ottimo rendimento e redditizio della conservazione e di riutilizzazione del calore latente contenuto nel vapore. Energia che sarebbe sprecata altrimenti. Una volta che il processo è stato iniziato e la temperatura allevata del Th il solo assorbimento di energia richiesto è l'elettricità per guidare il fan di Turbo.

Mentre i costi energetici aumentano, l'uso degli evaporatori meccanici di ricompressione del vapore (MVR) inoltre è aumentato. I risparmi energetici possibili usando la tecnologia della MVR è significativi. Gli evaporatori della MVR sono destinati per funzionare con il consumo di energia specifico molto basso mentre producono il condensato pulito per minimizzare il consumo dell'acqua dolce nel mulino.

Principio di funzionamento

Comprima il vapore secondario usando il compressore centrifugo del vapore o l'altro dispositivo di compressione del vapore per assicurarsi le sue proprietà fisiche soddisfa le richieste del riscaldamento del vapore; l'evaporazione che lo usa come vapore di riscaldamento richiede soltanto il rifornimento fresco del vapore quando la macchina è avviata. Dopo avere entrato nell'operazione normale, non c'è necessità di fornire il nuovo vapore e no (o pochissimo) il vapore secondario ha bisogno della condensazione. Di conseguenza l'evaporazione della MVR ha ridotto sostanzialmente la richiesta del vapore ma consuma più potere.

Caratteristiche

Risparmio energetico: alta efficienza termica, risparmio energetico, consumo di energia più basso, il consumo di energia di

l'evaporazione dell'acqua 1t è circa 1/5 - 1/3 dell'evaporatore convenzionale.

Protezione dell'ambiente: completamente liberi della dipendenza dalla caldaia a vapore, l'evaporatore meccanico di ricompressione del vapore potrebbe essere la partenza dall'elettricità. Senza caldaia, non debba bruciare il carbone, una piccola quantità di vapore, una piccola quantità di acqua di raffreddamento.

Il costo di operazione è basso: dovuto il consumo di energia basso, il costo di gestione di intero evaporatore è soltanto 1/3 - 1/2 dell'evaporatore tradizionale.

Piccola zona: il sistema ha alta struttura meccanica densa, in modo dall'area della copertura è meno di 50% dell'evaporatore tradizionale.

Evaporazione delicata: l'evaporazione di bassa temperatura, la differenza della temperatura del trasferimento di calore è bassa, in modo dal sistema non è facile da riportare in scala.

Alto livello di automazione: alto livello di automazione, operazione semplice, facile da operare.

Applicazioni della MVR

Il risparmio di energia della MVR, la tecnologia a bassa temperatura di evaporazione sostituisce gli evaporatori semplici. La MVR è ampiamente usata in molte applicazioni, compreso:

Scarico liquido zero per trattamento delle acque reflue industriale

Industria chimica per evaporazione, cristallizzazione e purificazione

Concentrazione nella salamoia

Concentrazione nella salamoia del RO

Concentrazione dell'industria delle bevande (latte, succo, zucchero, ecc.)

Concentrazione di industria alimentare (MSG, soia, proteina, zucchero)

Concentrazione dell'industria farmaceutica (medicine, vitamine)

Disegno di principio di funzionamento

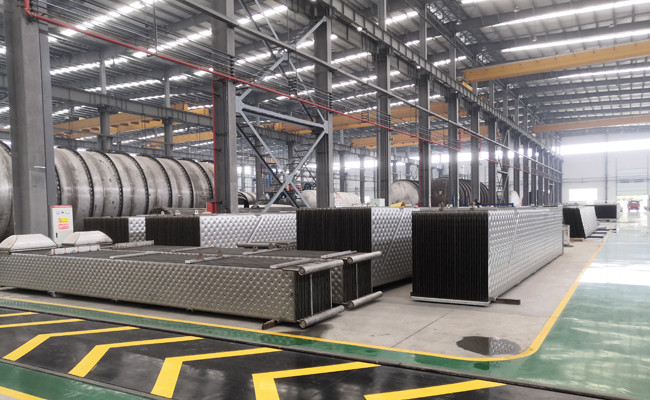

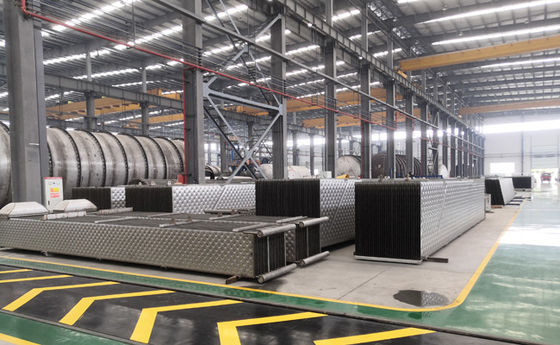

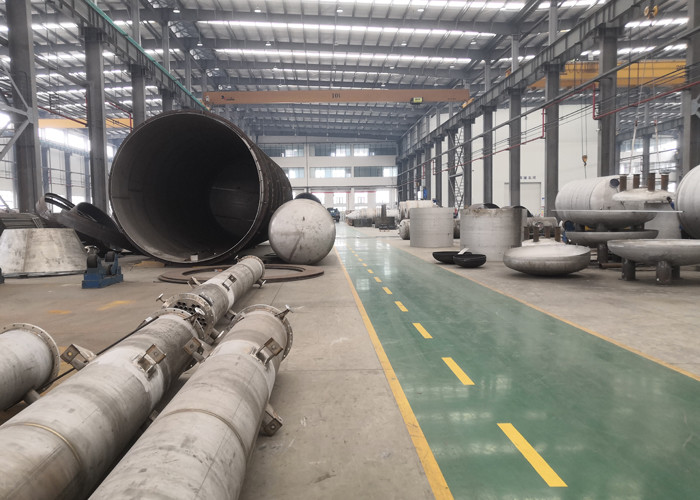

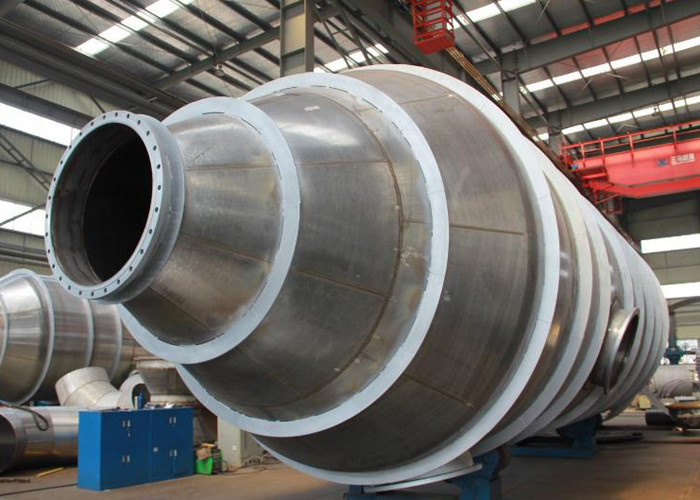

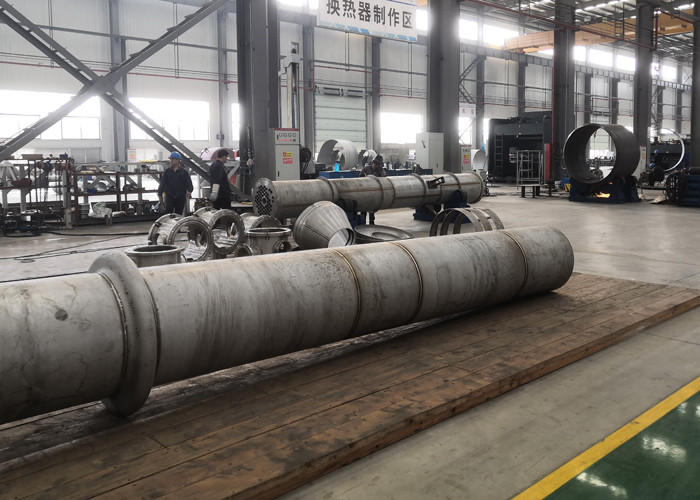

Officina lavorante & di montaggio

Etichetta: evaporatore economizzatore d'energia della MVR; Evaporatore industriale della MVR
